Dobradiça articulada para parlamento soldada

Opções de modelo e tipos de rosca

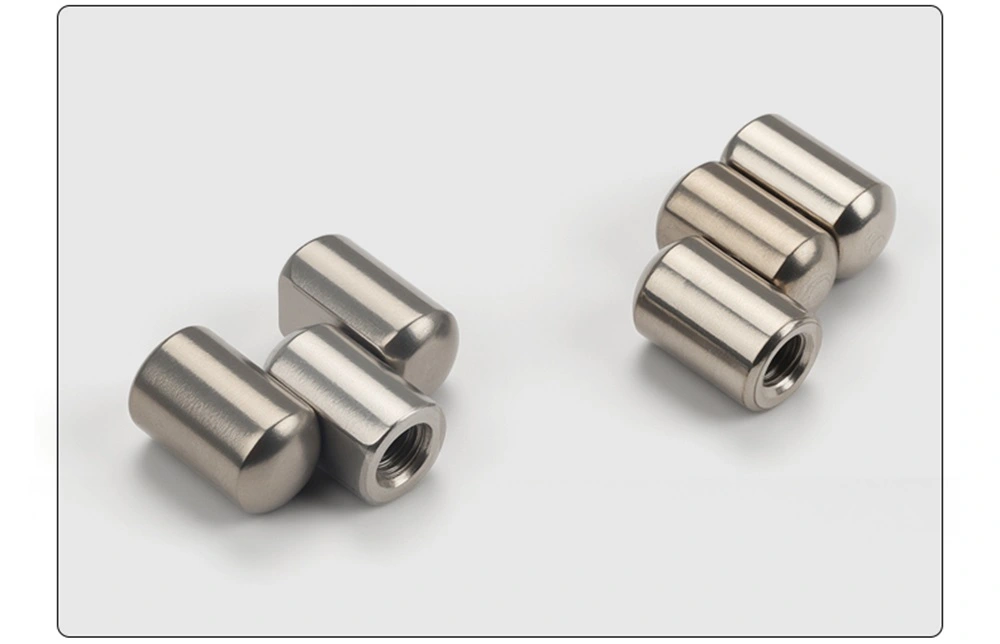

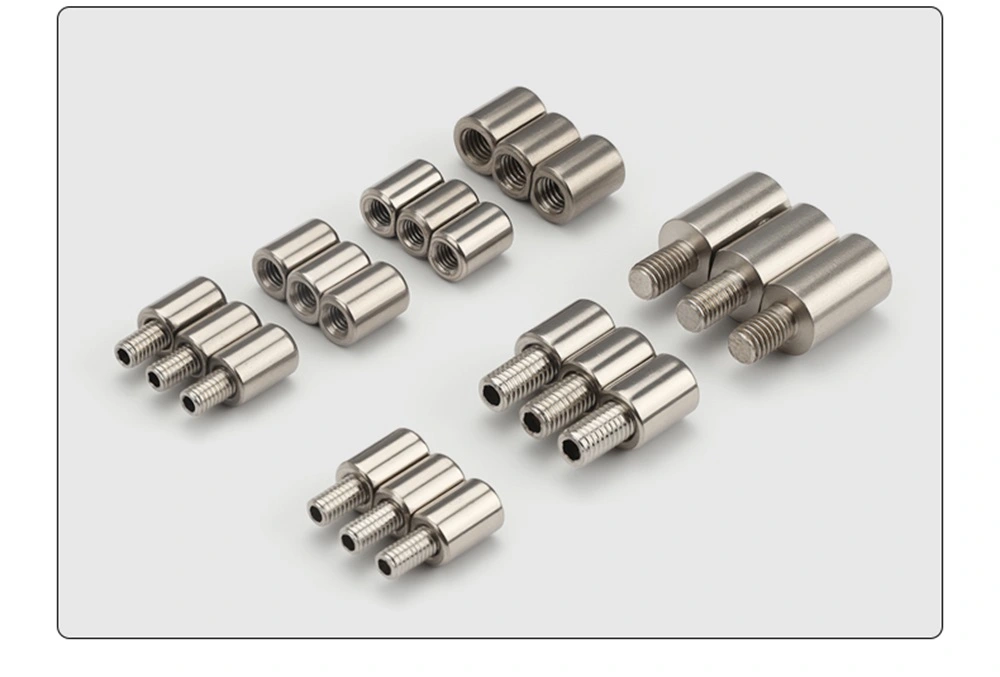

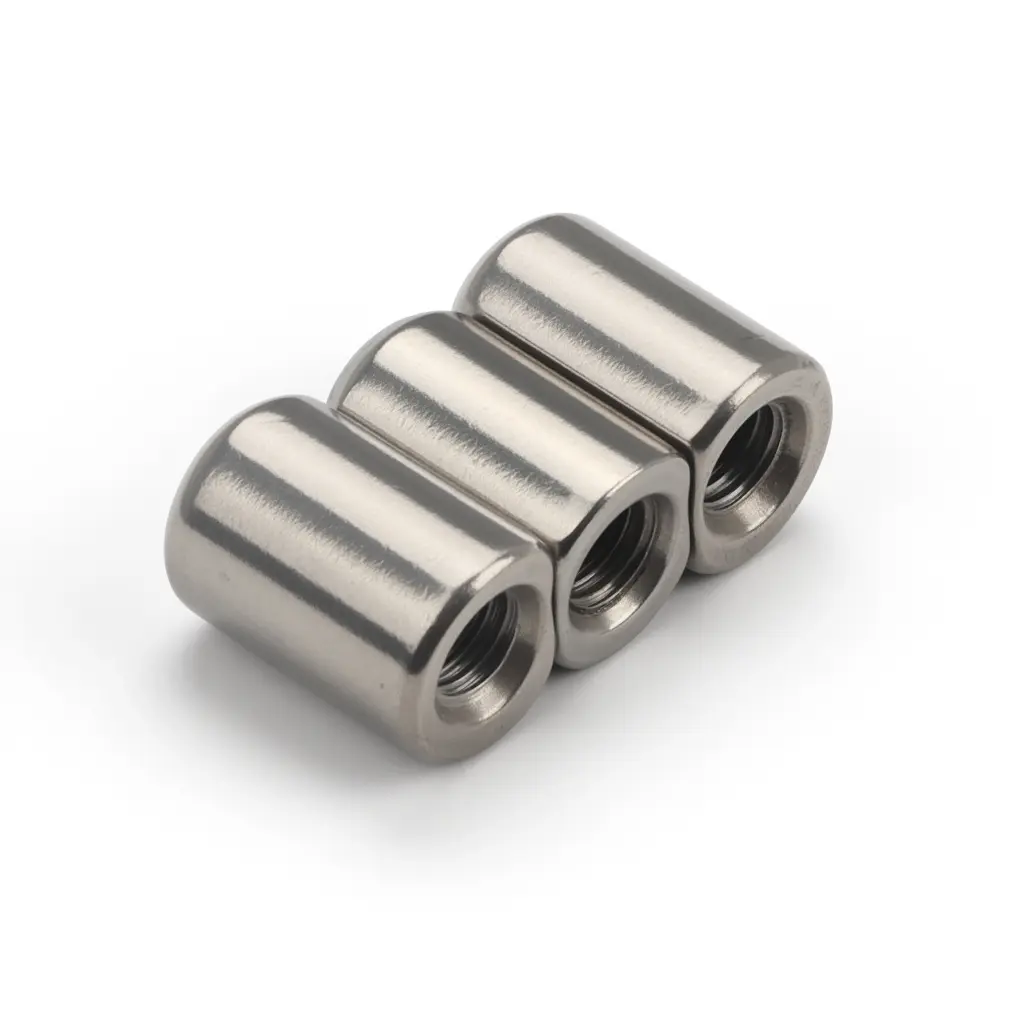

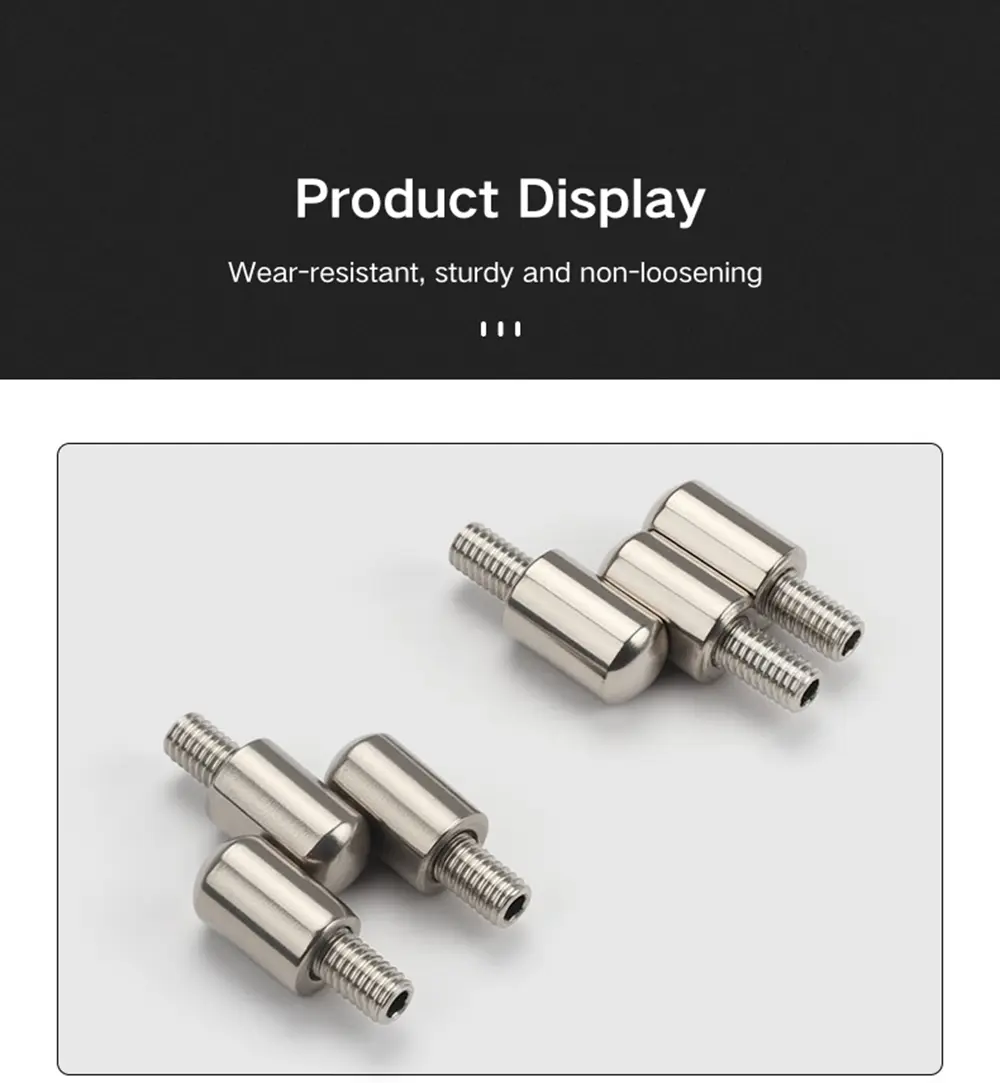

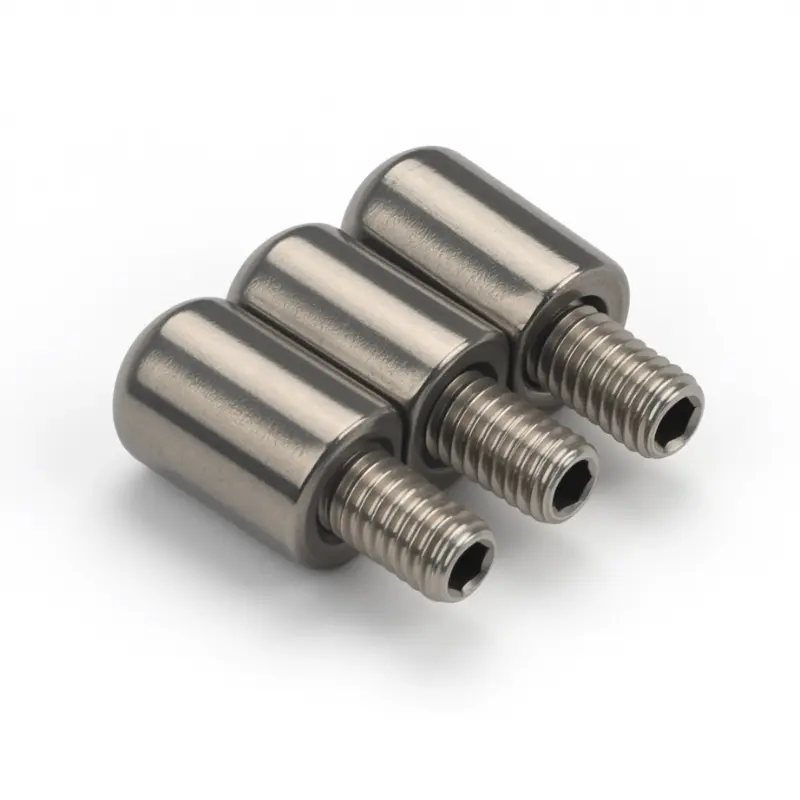

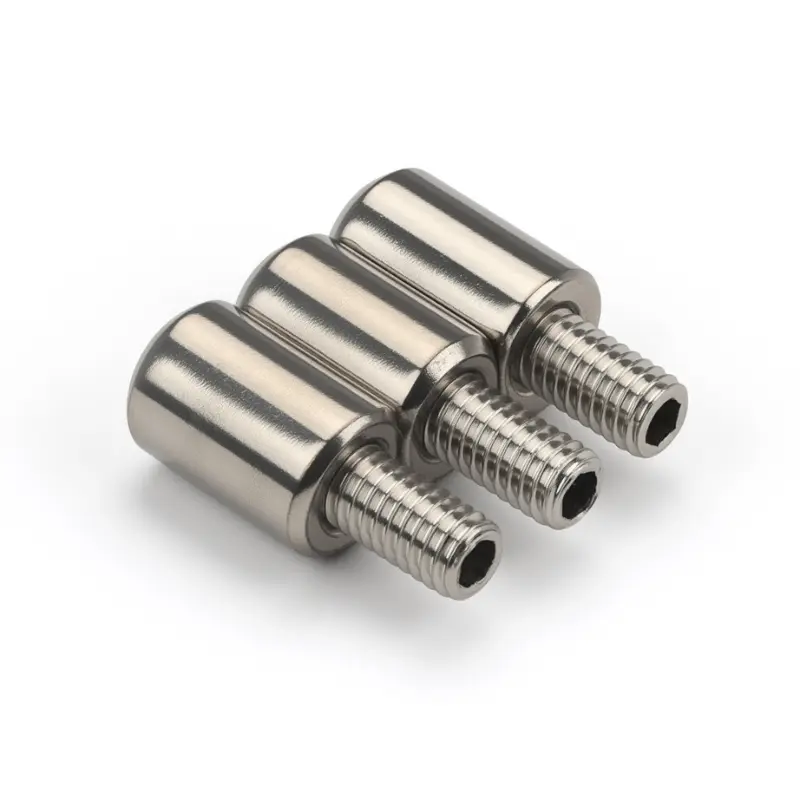

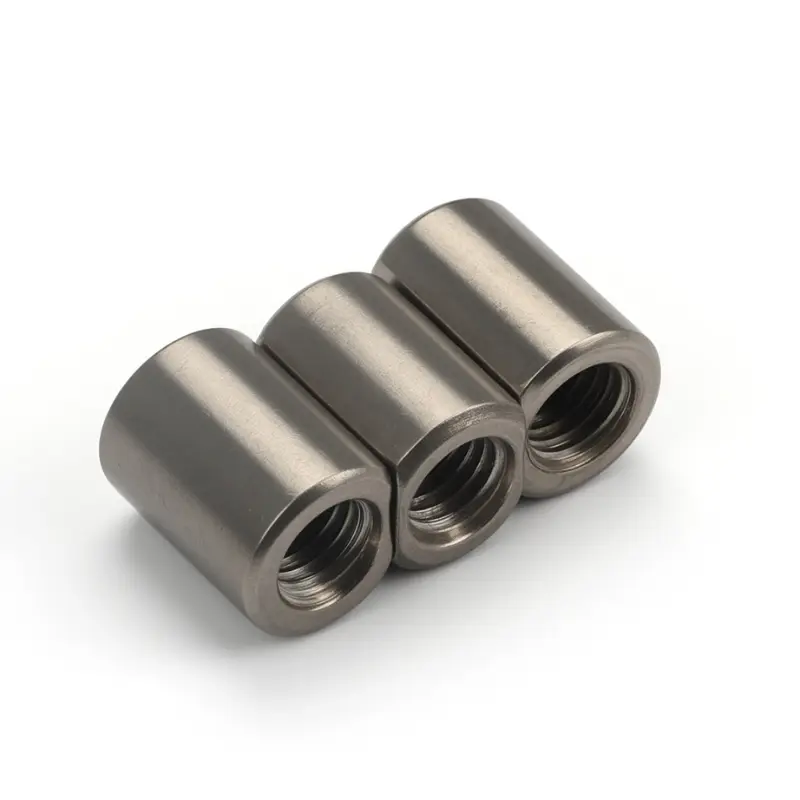

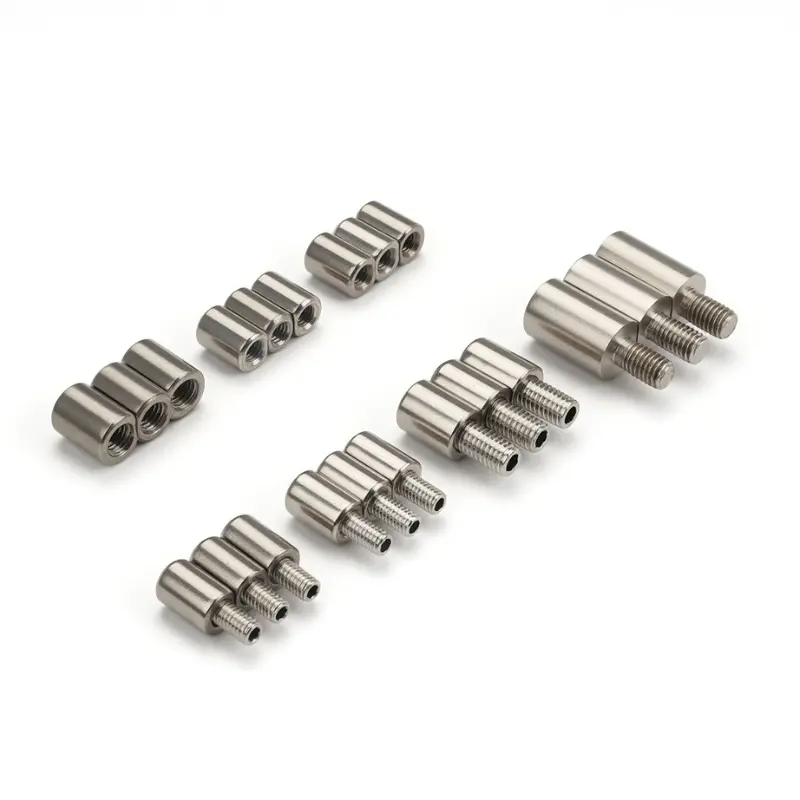

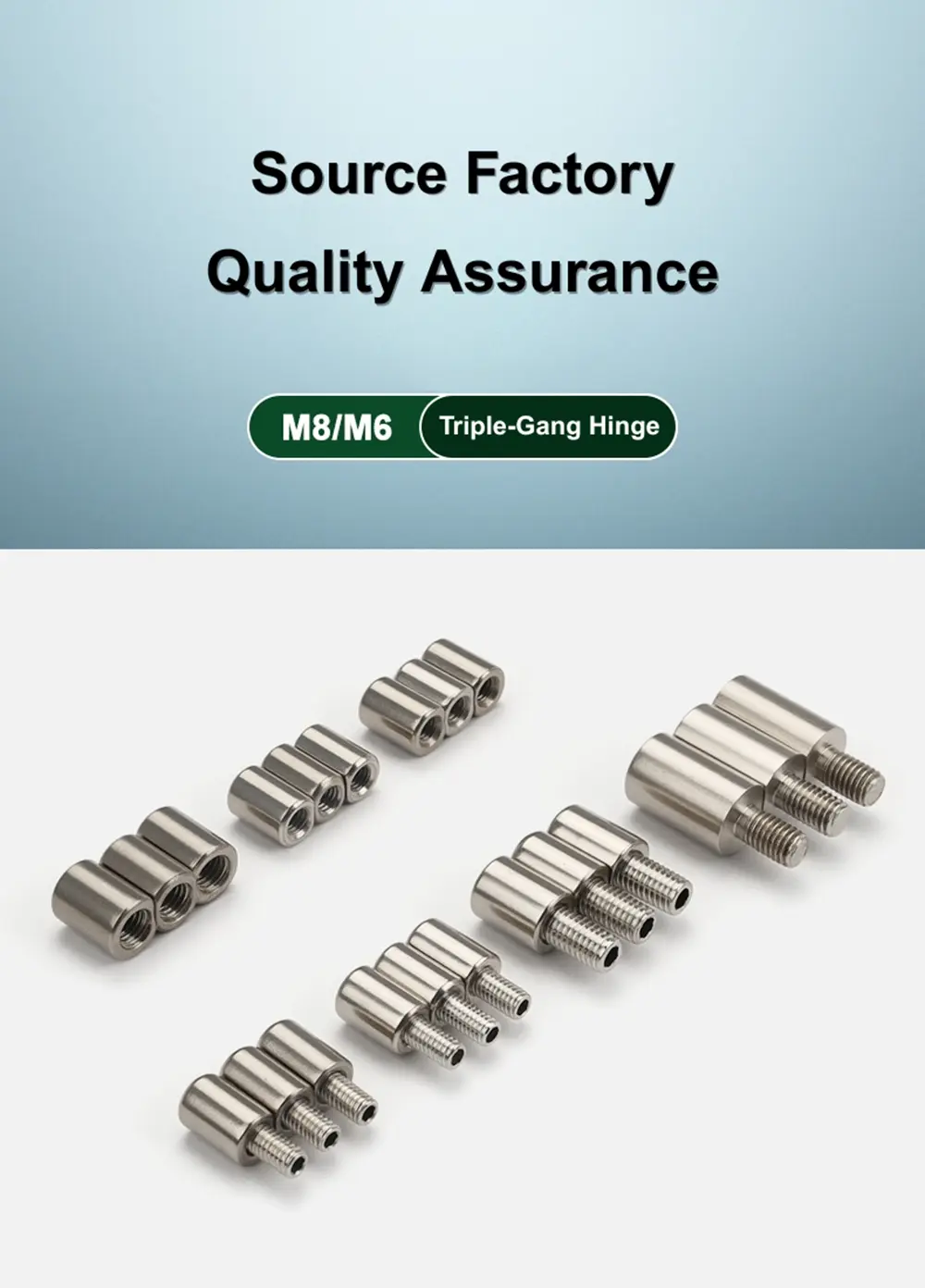

A dobradiça articulada para parlamento soldada é oferecida em versões de rosca interna e externa nos tamanhos M6 e M8. O tipo de rosca externa possui um pino roscado saliente na extremidade de montagem que é rosqueado diretamente em um orifício roscado no painel ou moldura da porta. O tipo de rosca interna possui um soquete rosqueado na extremidade de montagem que aceita um parafuso na lateral do painel. Ambos engatam na superfície de montagem por meio de rosqueamento e são então fixados por soldagem para uma instalação permanente e estável.

Dentro da linha de dobradiças, o tipo integrado com rosca externa M6 e o ​​tipo integrado com rosca interna M6 são as variantes de pino fixo — o pino faz parte do corpo da dobradiça e não pode ser removido. Todas as outras variantes são removíveis, com um orifício lateral no cano que permite que o pino deslize para fora quando a porta precisar ser removida. A variante de rosca externa M8×16 é a opção de pino mais longo da linha, adequada para painéis com maior profundidade de montagem.

Estrutura e Dimensões

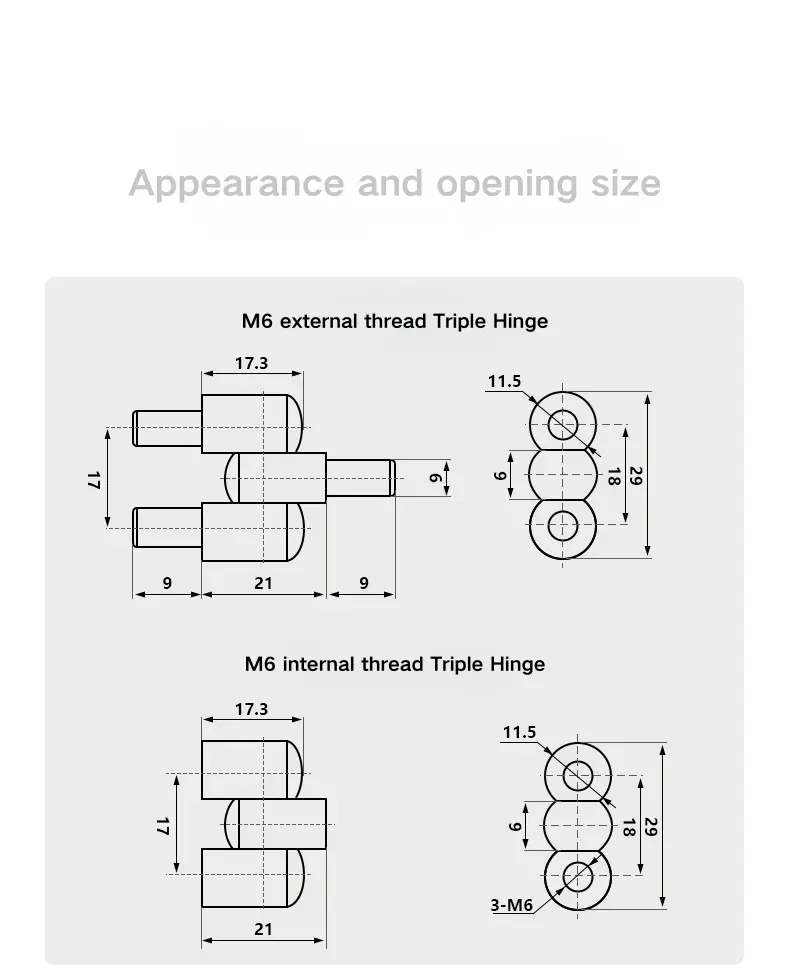

A dobradiça pivotante soldada para parlamento M6 tem um comprimento total de 17,3 mm com uma envergadura central de 21 mm. A versão com rosca externa adiciona extensões de pinos de 9 mm em cada extremidade, proporcionando uma extensão total de 39 mm. A pilha de cano triplo mede 29 mm de altura total em três seções de 9 mm, 18 mm e a junta superior, com largura de cano de 11,5 mm e diâmetro de pino de 6 mm.

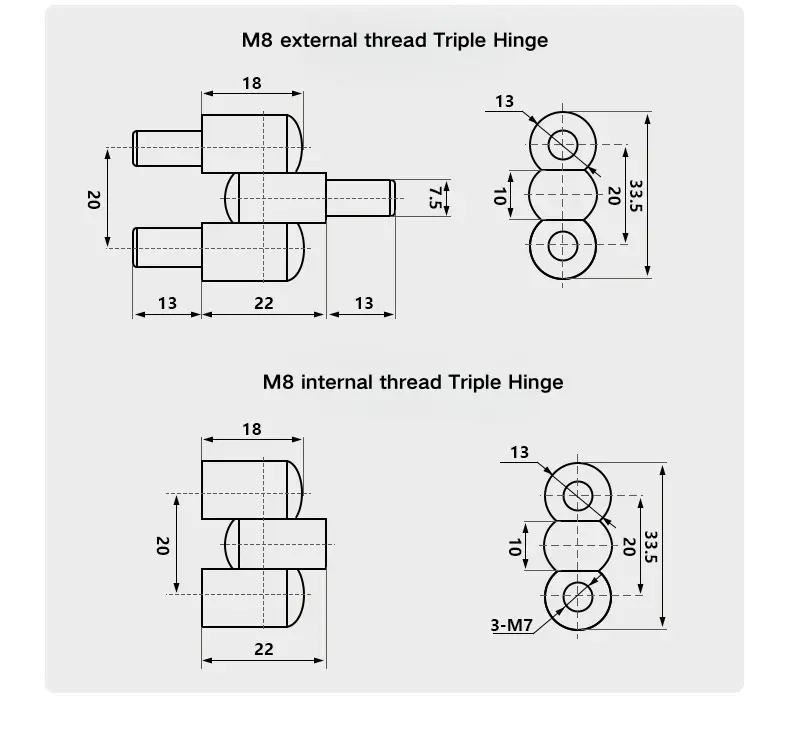

A dobradiça pivotante M8 é proporcionalmente maior, com comprimento de corpo de 18 mm e vão central de 22 mm. A versão com rosca externa adiciona extensões de pino de 13 mm em cada lado para uma extensão total de 48 mm. A pilha de cano triplo tem 33,5 mm de altura total em três seções – 10 mm, 20 mm e a junta superior – com uma largura de cano de 13 mm e um diâmetro de pino de 7,5 mm. A variante de rosca interna M8 usa soquetes roscados 3×M7.

Instalação e configuração de pinos

A dobradiça giratória do parlamento soldada é instalada rosqueando o pino ou a extremidade do soquete no painel da porta ou no ponto de montagem da moldura e, em seguida, soldando para fixar a posição permanentemente. Esta combinação de engate de rosca e soldagem proporciona uma montagem segura que suporta tanto a carga rotacional do ciclo da porta quanto quaisquer forças laterais na dobradiça durante o uso.

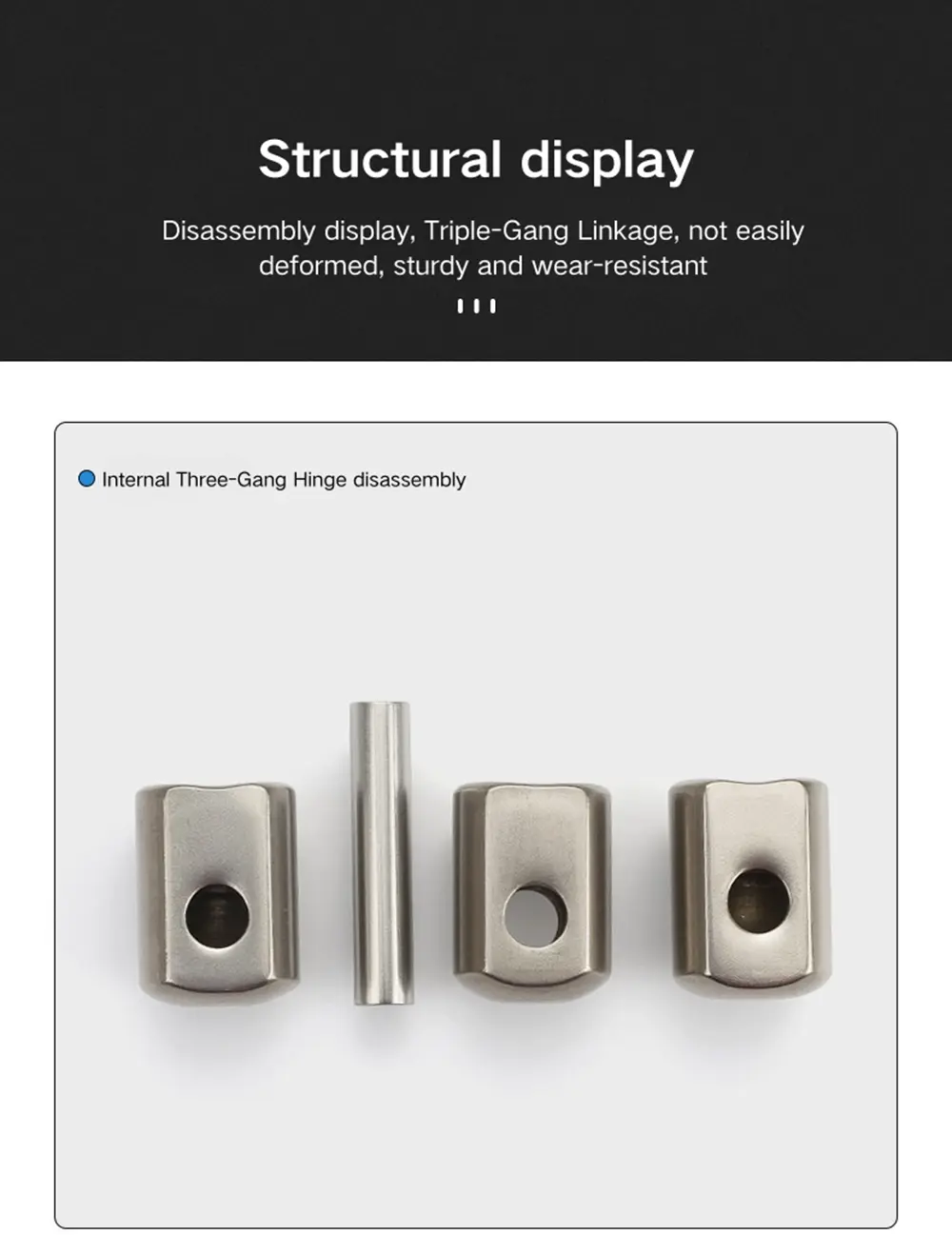

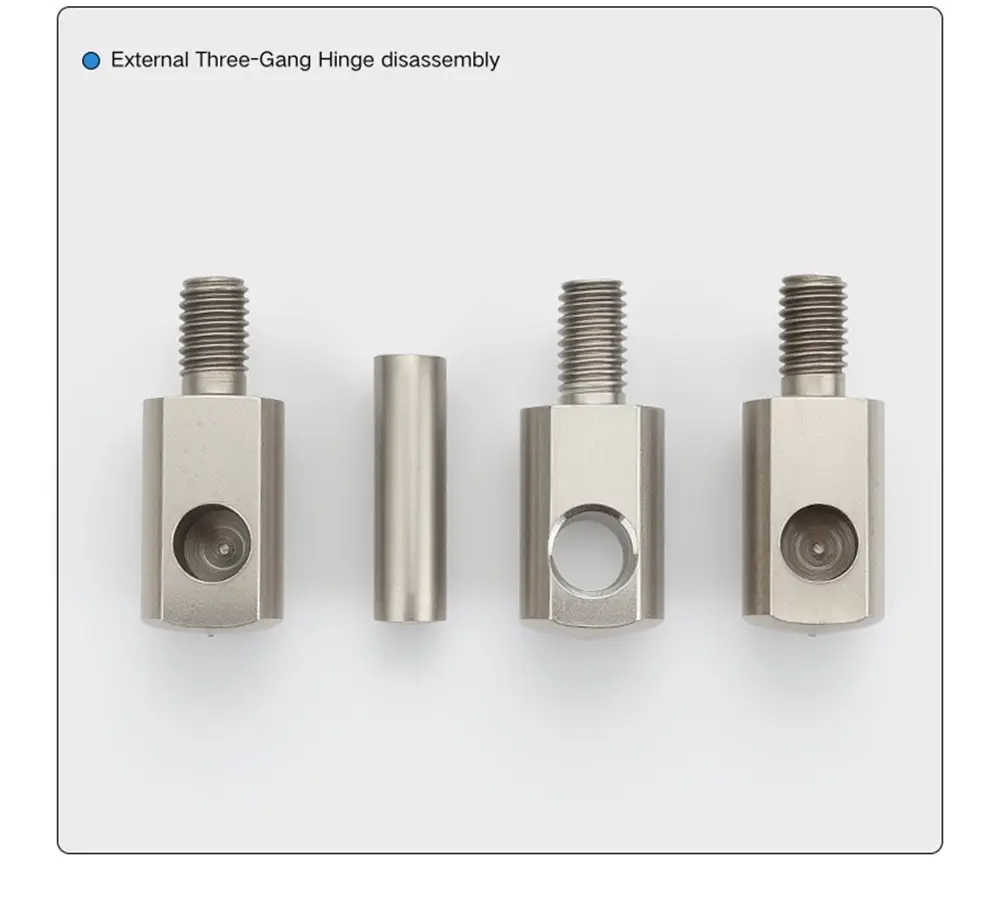

Para as versões destacáveis ​​desta unidade, o pino sai por um orifício lateral no corpo do cano e pode ser puxado para desengatar a porta da moldura sem perturbar a montagem soldada. As versões integradas não possuem furo lateral; o pino é fixado dentro do cano e a dobradiça não foi projetada para remoção da porta. A seleção entre integrado e removível depende se a remoção da porta é um requisito durante a vida útil do gabinete.

Material e acabamento superficial

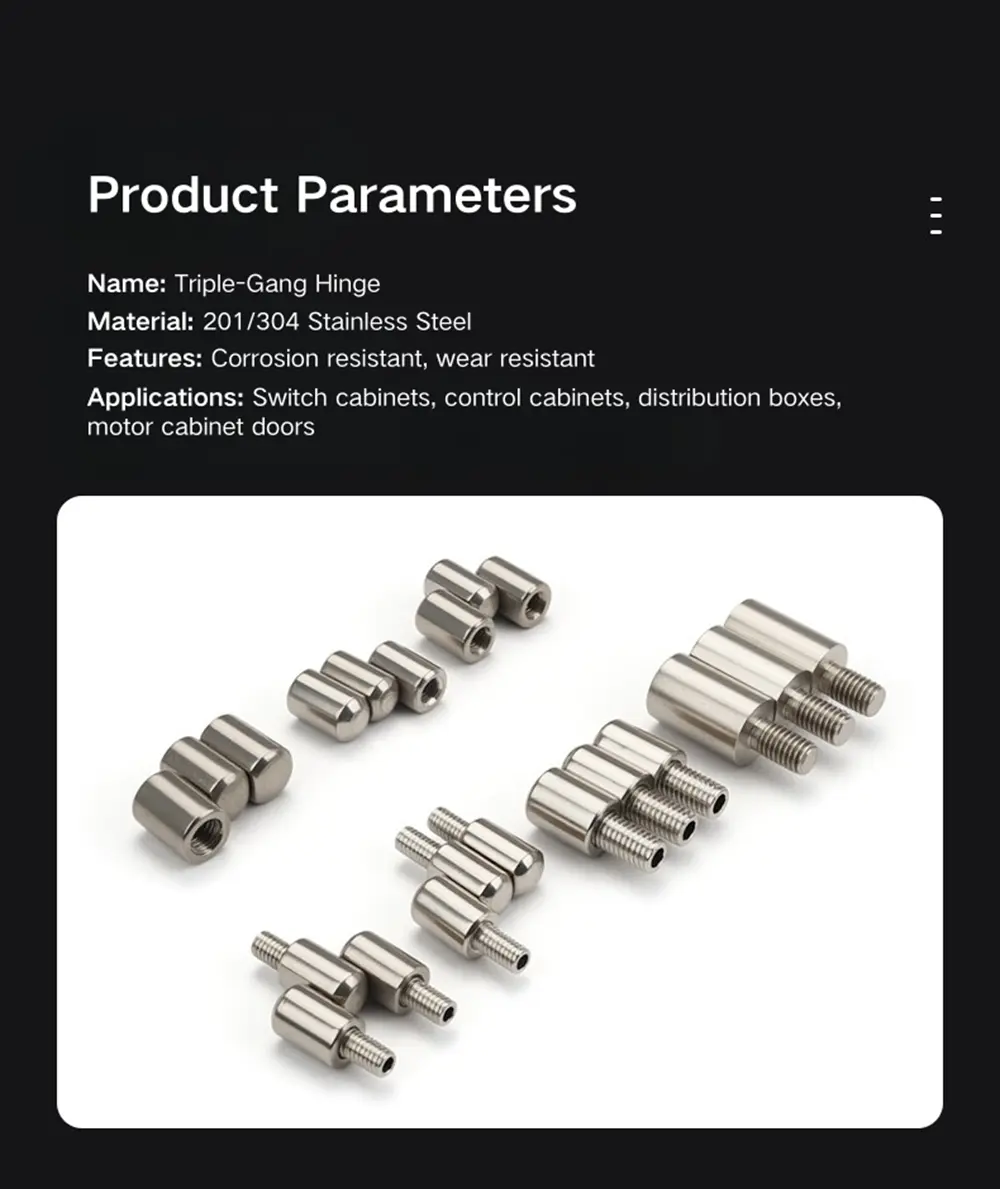

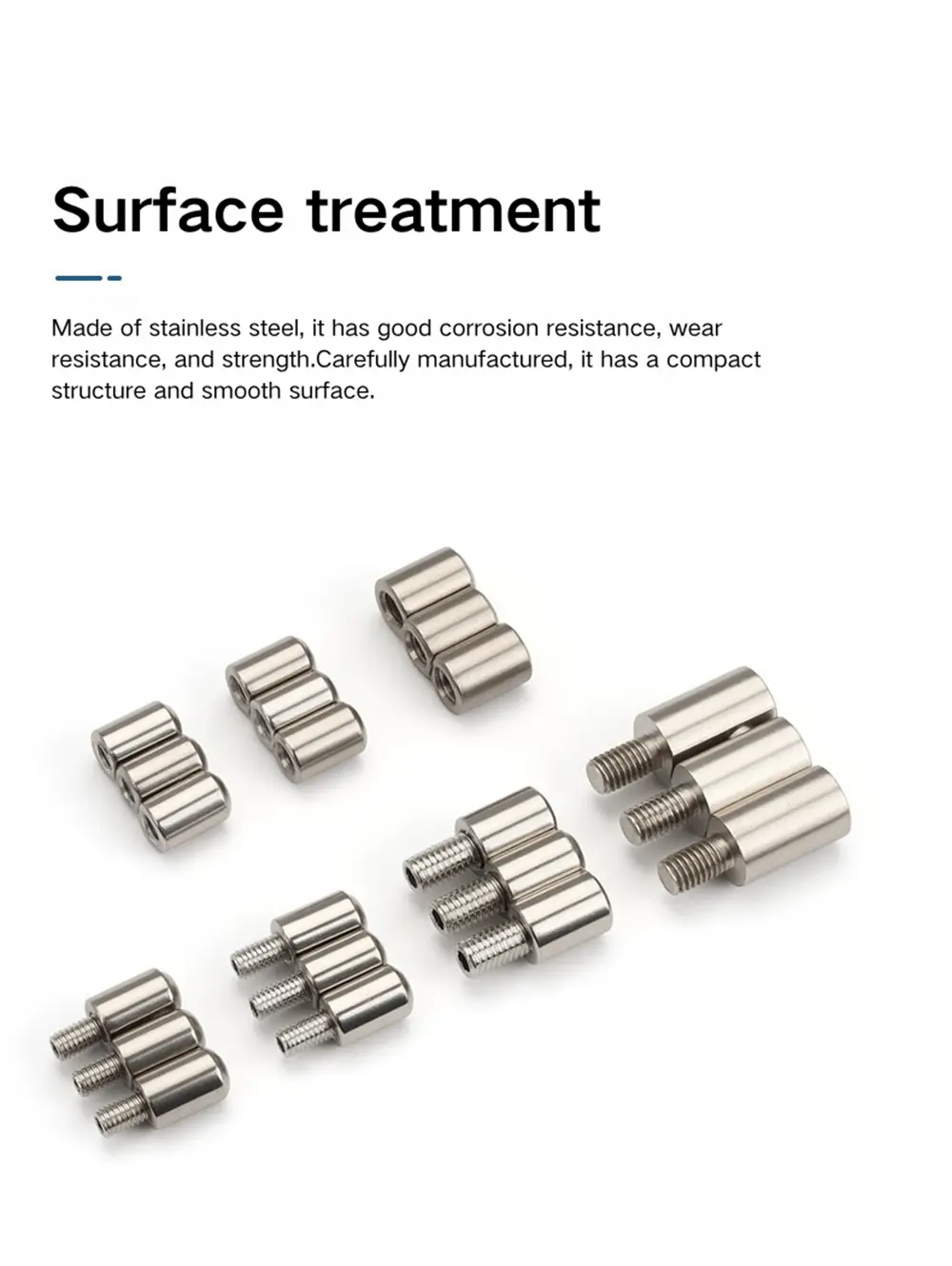

Este modular está disponível em aço inoxidável 201 e 304, ambos com acabamento com polimento vibratório. O processo de polimento vibratório remove rebarbas e arestas vivas e proporciona uma superfície fosca consistente e de baixo brilho - não é um acabamento escovado ou espelhado. Ambas as classes têm a mesma aparência após o polimento; a diferença está na resistência à corrosão.

O aço inoxidável 201 oferece resistência à corrosão decente para aplicações internas de gabinetes de energia e painéis de distribuição em ambientes moderados e é a opção mais econômica em toda a linha. A dobradiça pivotante soldada de aço inoxidável 304 é a melhor escolha para gabinetes externos, ambientes úmidos ou instalações onde a resistência à corrosão a longo prazo é um requisito firme. Ambos estão disponíveis na maioria das combinações de tamanho de rosca e configuração de pino da linha.

Perguntas frequentes

Q1: Quais variantes estão disponíveis nesta linha de dobradiças?

A linha abrange onze variantes: rosca interna e externa nos tamanhos M6 e M8, em aço inoxidável 201 e 304, em configurações de pinos integrados e removíveis. A rosca externa M8×16 também está disponível como uma opção de pino estendido para montagem mais profunda em painel.

Q2: Qual é a diferença entre os tipos integrados e destacáveis?

O tipo integrado possui pino fixo – não pode ser removido e a dobradiça não foi projetada para desmontagem de porta. O tipo destacável possui um orifício de saída lateral através do cano; o pino desliza para fora para permitir que a porta seja levantada da moldura sem ferramentas ou perturbando a montagem soldada.

Q3: Qual é a diferença entre rosca interna e externa?

A versão com rosca externa possui um pino saliente que é rosqueado em um furo roscado no painel ou moldura. A versão com rosca interna possui um soquete roscado que aceita um parafuso na lateral do painel. Ambos são então soldados no lugar após o rosqueamento para uma instalação permanente.

Q4: Como esta dobradiça é instalada?

A instalação envolve enfiar o pino ou a extremidade do soquete no painel da porta ou no ponto de montagem da moldura e, em seguida, soldar para fixar a dobradiça permanentemente. A combinação de engate da rosca e soldagem mantém a dobradiça estável sob carga rotacional da porta e forças laterais.

P5: Quais são as principais dimensões das versões M6 e M8?

O corpo da dobradiça articulada do parlamento soldada M6 tem 17,3 mm de comprimento, vão central de 21 mm e diâmetro de pino de 6 mm. A pilha tripla de canos tem 29 mm de altura e 11,5 mm de largura. A versão M8 tem corpo de 18 mm, vão central de 22 mm, diâmetro de pino de 7,5 mm e altura de pilha de cano de 33,5 mm com 13 mm de largura.

Q6: O que é polimento vibratório?

O polimento vibratório é um processo rotativo que remove rebarbas e arestas vivas da superfície da peça, produzindo um acabamento fosco consistente e de baixo brilho. Não é um acabamento escovado ou espelhado. As versões em aço inoxidável 201 e 304 desta dobradiça passam pelo mesmo processo de polimento vibratório.

Q7: Qual tipo de aço inoxidável devo escolher?

O aço inoxidável 201 é adequado para aplicações padrão em gabinetes de energia internos e painéis de distribuição onde a exposição à corrosão é moderada. O aço inoxidável 304 é a melhor escolha para gabinetes externos, ambientes de alta umidade ou instalações onde a resistência à corrosão a longo prazo é um requisito difícil.
