Como você escolhe o filtro de ventilação correto para um gabinete elétrico ou gabinete industrial?

O calor é uma das maneiras mais simples de reduzir a vida útil dos componentes elétricos dentro de um gabinete. UMfiltro de ventilaçãoUm conjunto que se ajusta corretamente, filtra de forma eficaz e se adapta ao ambiente de instalação ajuda muito a manter tudo funcionando sem problemas. A Yitailock produz uma linha completa de janelas de ventilação de gabinete em plástico ABS em vários tamanhos e configurações - aqui está o que você deve saber antes de escolher uma.

A Série XT — Ventilação Filtrada para Gabinetes Elétricos

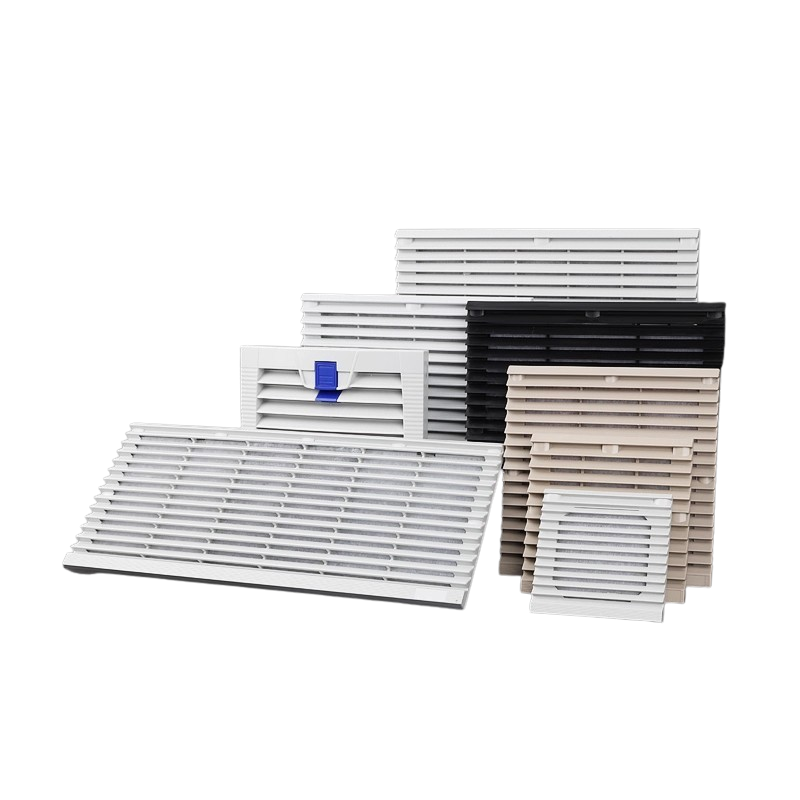

A série XT cobre quadradosfiltro de ventilaçãoconjuntos de XT801 a XT807, cada um com uma grade ABS com persianas na parte externa e uma almofada de filtro de polímero G3 na parte interna. A almofada do filtro coleta poeira e detritos antes de atingir os componentes dentro do gabinete, que é a principal diferença entre esta e uma grade de ventilação simples.

Os tamanhos vão desde o compacto XT801 (107 × 107 mm externo, recorte de 81 × 81 mm) até o XT806 (322 × 322 mm externo, recorte de 280 × 280 mm) e o XT807 retangular (420 × 180 mm externo, recorte de 389 × 149 mm). Os tamanhos mais comumente especificados tendem a ser de gama média XT803 a XT805, que se adequam aos recortes de painel padrão encontrados na maioria dos gabinetes de distribuição e gabinetes de controle.

As cores são RAL 7035 (cinza claro — o padrão para a maioria dos gabinetes industriais), RAL 7032 (cinza seixo mais quente) e preto para instalações específicas.

Tipo normal vs. estilo alto

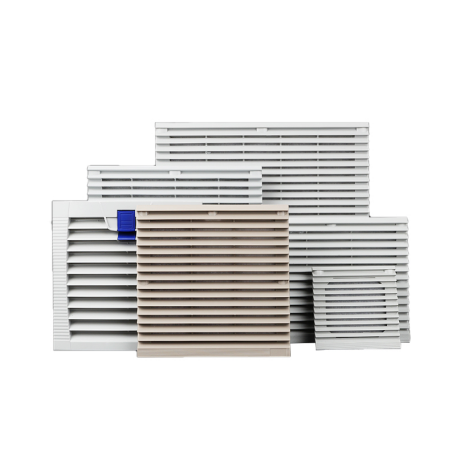

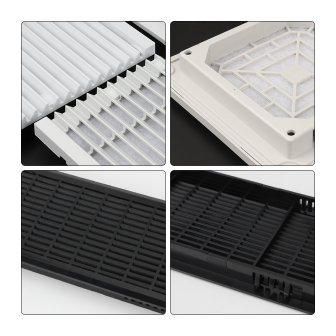

Duas alturas de perfil estão disponíveis para os modelos XT804 e XT805. O tipo normal fica mais próximo da superfície do painel e é adequado para instalações padrão onde a espessura da parede do gabinete está dentro da faixa típica. O estilo alto tem um corpo mais profundo, que acomoda paredes de painéis mais grossos ou instalações onde é necessário espaço adicional entre a grade e o ventilador atrás dela. As imagens dois e três mostram o layout interno de cada um – o tipo normal usa montagem com parafuso M4 em um único ponto, enquanto o estilo alto usa dois pontos de fixação M4 para um ajuste mais seguro em painéis mais profundos.

Opções de juntas adesivas

A maioria dos modelos XT está disponível com ou sem junta adesiva – a tira de vedação preta que circunda o perímetro da estrutura do filtro. Para gabinetes que necessitam de um grau de vedação contra poeira ao redor da própria janela de ventilação, vale a pena especificar a versão com gaxeta. Ele pressiona a superfície do painel quando a grade é instalada, reduzindo o espaço entre a moldura e a borda recortada. Para gabinetes internos padrão onde a proteção contra entrada ao redor da grade não é uma preocupação, a versão não adesiva é a escolha mais simples e econômica.

Alguns modelos XT804 e XT805 também estão disponíveis com fixação por encaixe em vez de parafusos, o que acelera a remoção e substituição do filtro durante a manutenção.

Grades de Ventilação Simples

Para aplicações onde a filtragem não é necessária – apenas fluxo de ar passivo – as grades de ventilação simples estão disponíveis em três tamanhos: 78×200mm, 78×456mm e 80×461mm. Eles não possuem filtro interno, o que os torna adequados para gabinetes onde a entrada de poeira não é uma preocupação, mas o fluxo de ar ainda precisa ser gerenciado através do painel.

Escolhendo o caminho certo

O tamanho é a primeira decisão – combine as dimensões externas com o espaço disponível no painel e confirme o tamanho do recorte antes de fazer o pedido. Depois disso, a escolha entre a série XT filtrada e a grade simples se resume à necessidade de proteção contra poeira. Dentro da série XT, vale a pena adicionar a junta adesiva para qualquer instalação onde a janela de ventilação do gabinete precise ficar nivelada e vedada contra o painel. O estilo normal versus alto segue os requisitos de espessura do painel e folga do ventilador.
