Dobradiça da porta do quadro

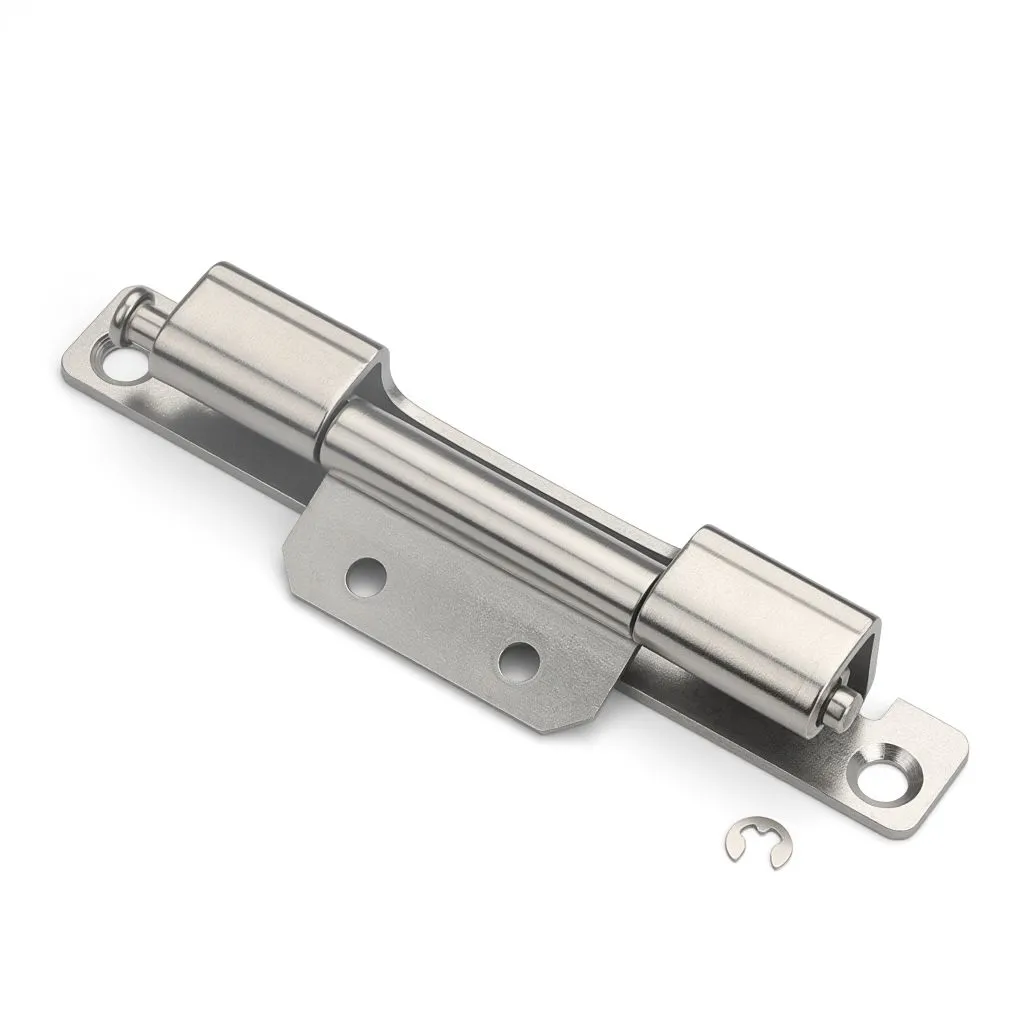

Para aqueles que compram dobradiças de gabinete removíveis da Yitai Lock em volume, a dobradiça de porta do painel de distribuição CL186 oferece aos compradores a escolha entre asas de montagem com orifício redondo e orifício com fenda, sem alterar mais nada na dobradiça - mesmo corpo, mesmo cilindro, mesmas dimensões do canal da estrutura. A versão com furo ranhurado permite o ajuste de posição durante a instalação antes que os parafusos estejam totalmente apertados, o que é útil quando o alinhamento da porta precisa ser ajustado com precisão. Ambas as versões são aparafusadas nos mesmos pontos de fixação e estão disponíveis em aço carbono e aço inoxidável.

Modelo do produto	Dobradiça Série CL186
Materiais opcionais	Aço carbono/aço inoxidável
Uso	Adequado para vários tipos de armários de distribuição, caixas de controle, etc.

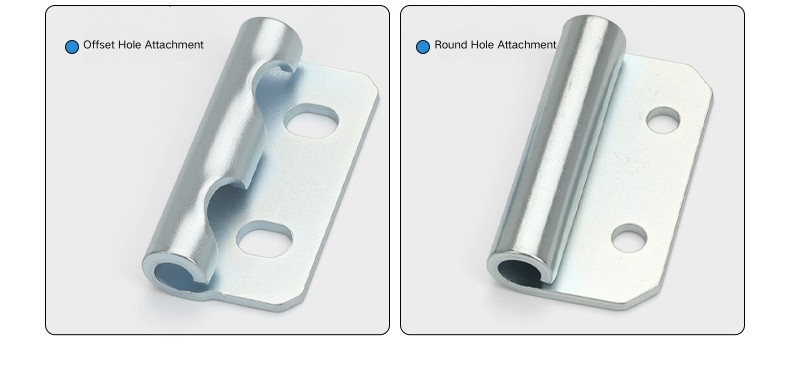

Opções de modelo e configurações de furo

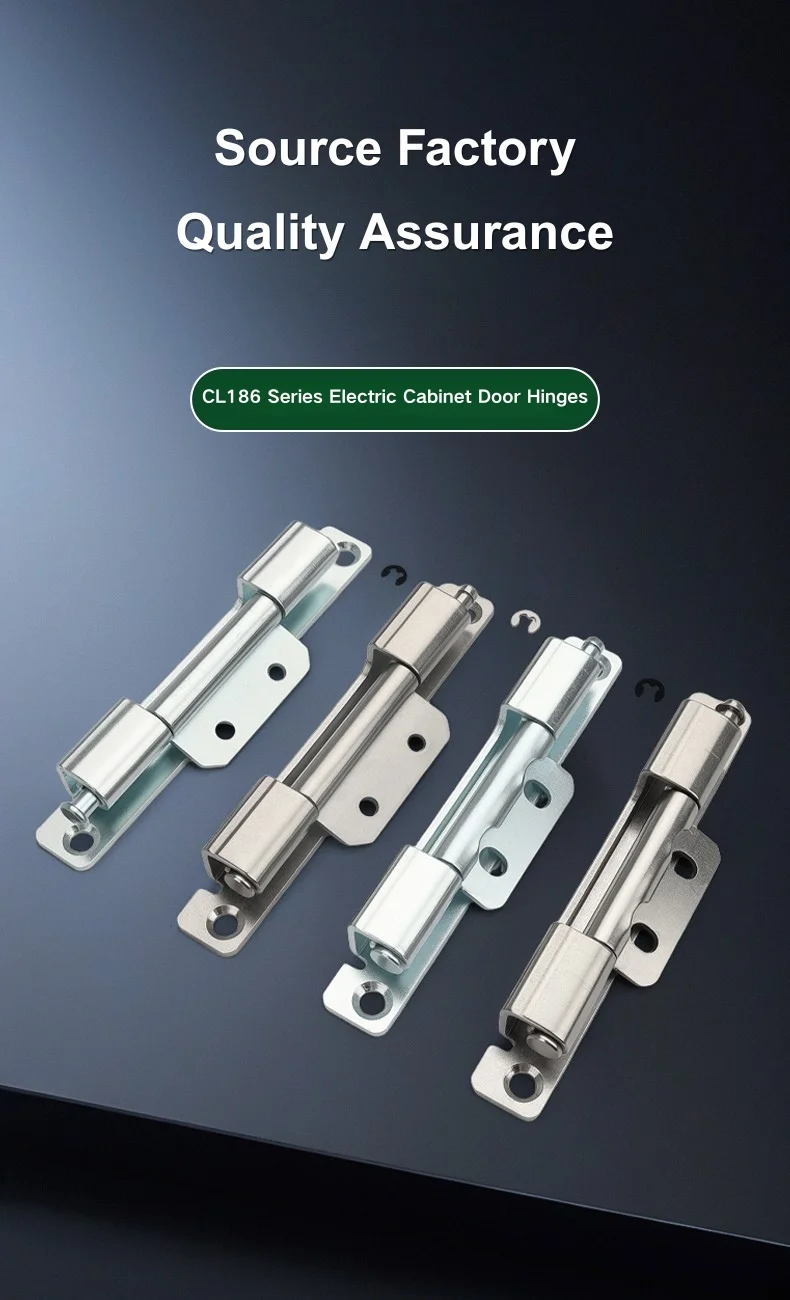

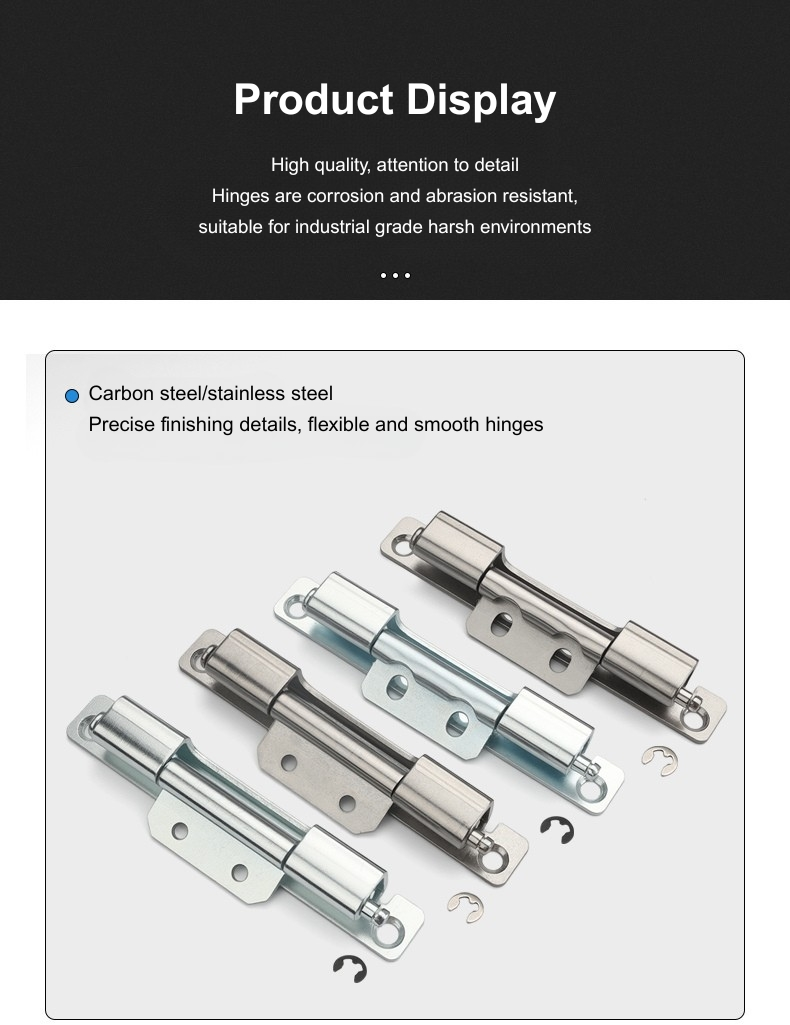

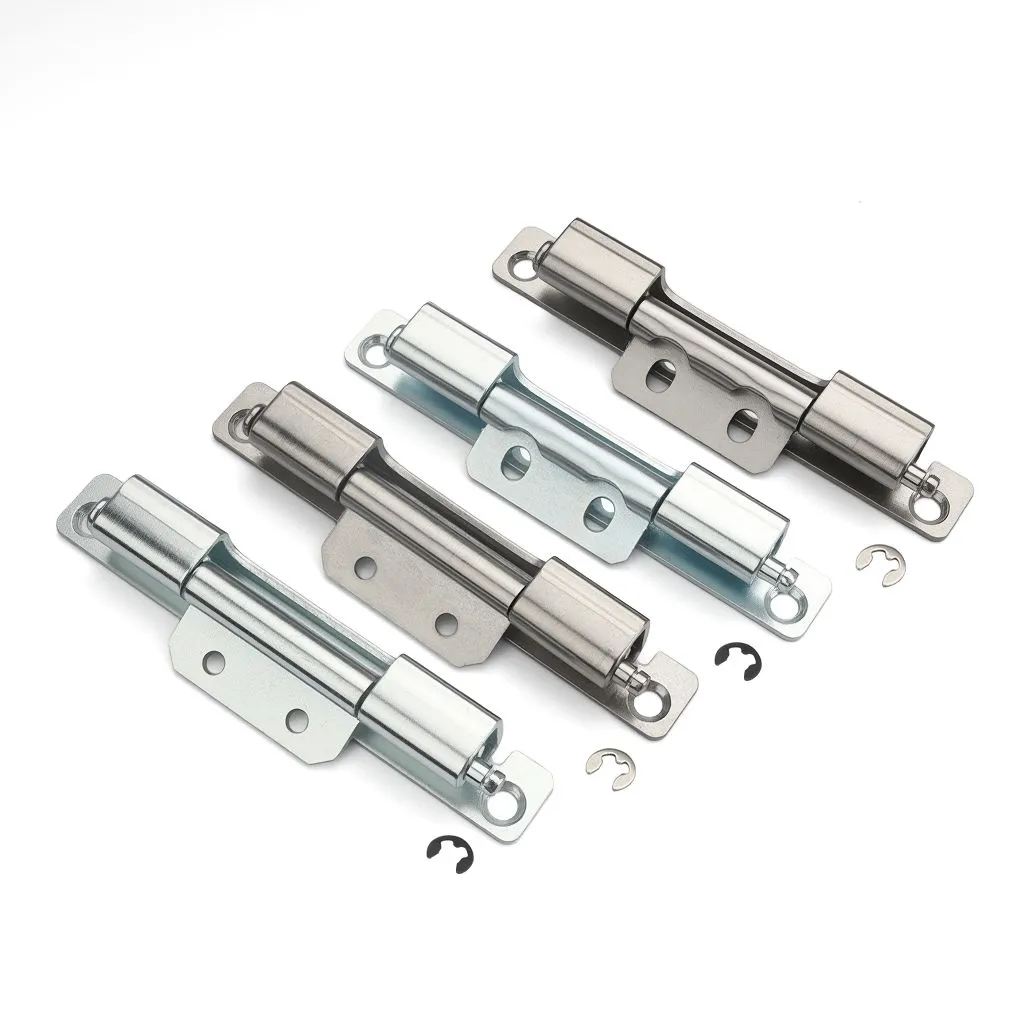

A dobradiça da porta do quadro vem em quatro variantes: furo redondo em aço carbono, furo redondo em aço inoxidável, furo ranhurado em aço carbono e furo ranhurado em aço inoxidável. As dimensões estruturais são idênticas em todos os quatro – a única diferença é o formato dos orifícios de montagem na asa. Furos redondos fixam a dobradiça em uma posição definida, uma vez aparafusada; os orifícios com fenda dão espaço para mudar a posição da dobradiça antes do aperto final, o que ajuda na montagem de portas que precisam de alinhamento cuidadoso contra uma vedação ou borda da moldura.

A escolha entre furo redondo e ranhurado nesta unidade depende do seu fluxo de trabalho de instalação. Se a posição da porta for direta e consistente durante toda a produção, os furos redondos são adequados. Se houver alguma variação na geometria da moldura entre as unidades ou se a porta precisar ser ajustada após o encaixe inicial, a versão com furo ranhurado torna esse processo consideravelmente menos complicado.

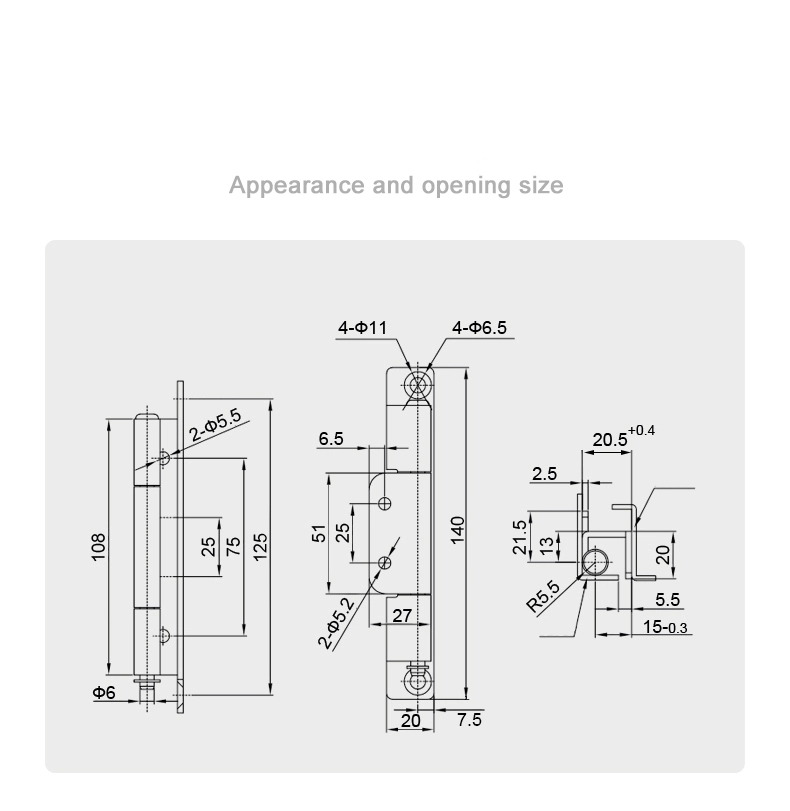

Estrutura e Dimensões

A dobradiça da porta tem uma altura total de 108 mm e um comprimento total do corpo de 125 mm. O vão interno entre as asas de montagem é de 75 mm, com uma seção central de 25 mm no cano. O diâmetro do cano é de Φ6 mm e a asa de montagem tem 140 mm de altura e largura de base de 20 mm. O espaçamento dos furos na asa tem centros de 51 mm e 25 mm, com furos de fixação de 2×Φ5,5 mm no perfil lateral.

O engate do canal da estrutura na dobradiça da porta do quadro tem uma largura de 20,5 mm (+ tolerância de 0,4 mm) e uma profundidade de 15 mm (tolerância de -0,3 mm), com um raio de sede do cilindro de R5,5 mm. O perfil lateral apresenta altura total de engate de 21,5 mm, profundidade de contato interno de 13 mm e deslocamento lateral de 5,5 mm, com degrau de 2,5 mm na entrada do canal. Essas dimensões definem a geometria do canal da estrutura com a qual a dobradiça foi projetada para funcionar - vale a pena confirmar as especificações da estrutura do seu gabinete antes de fazer o pedido.

Tratamento de materiais e superfícies

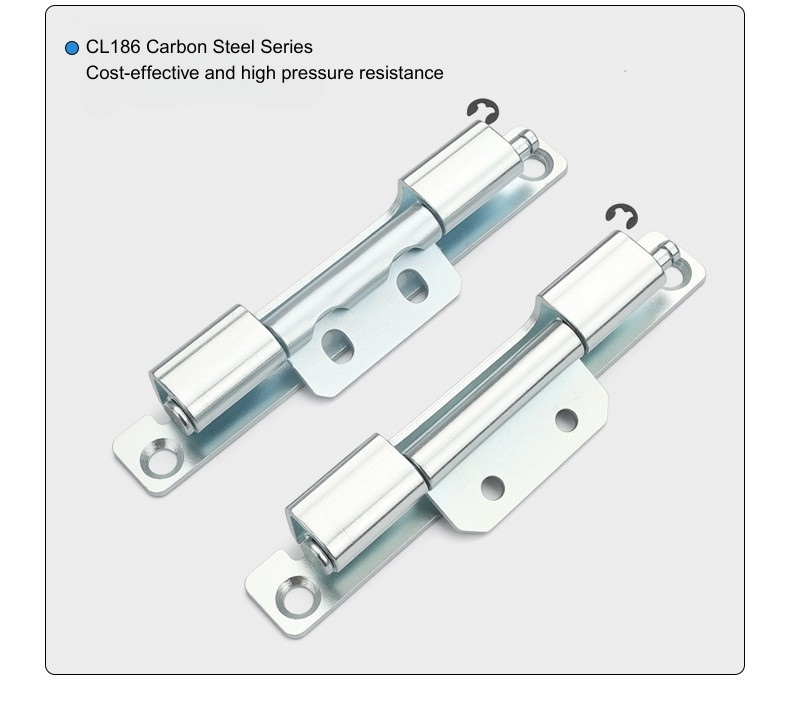

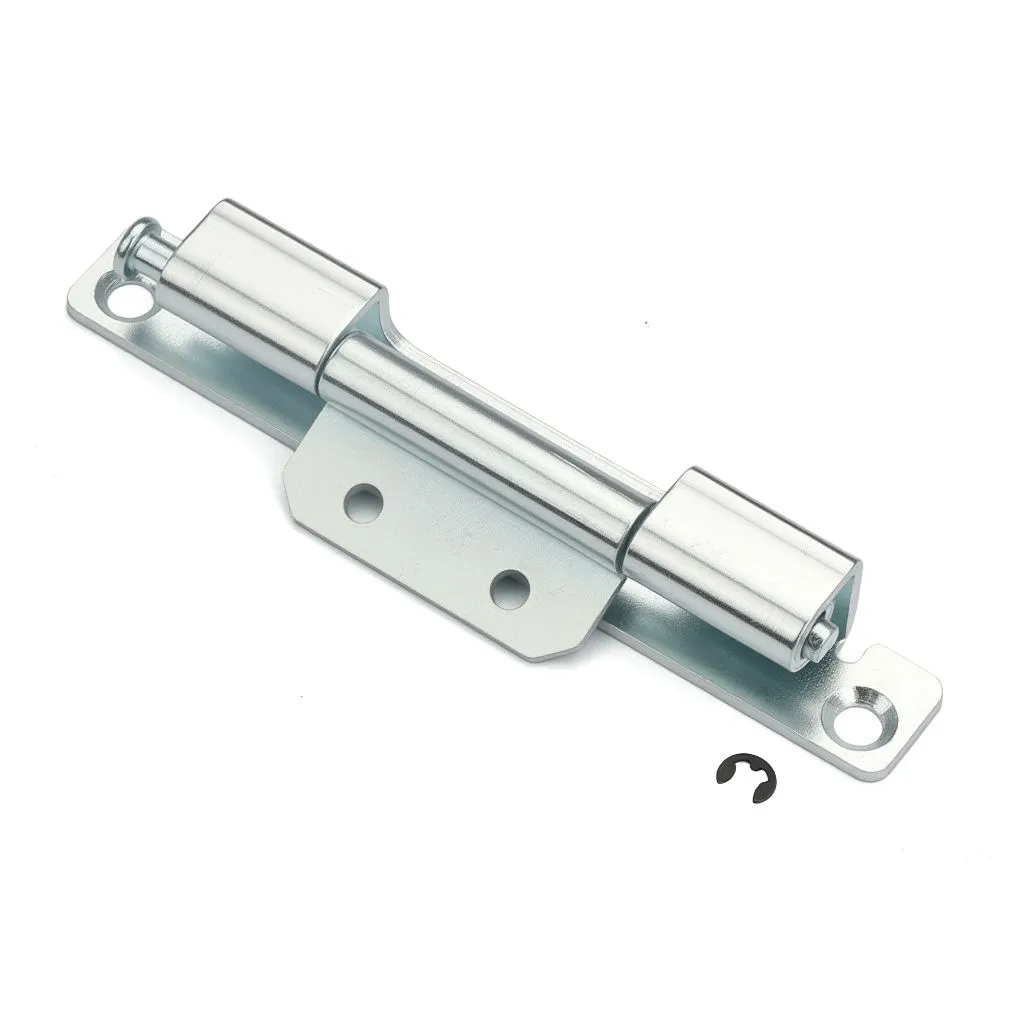

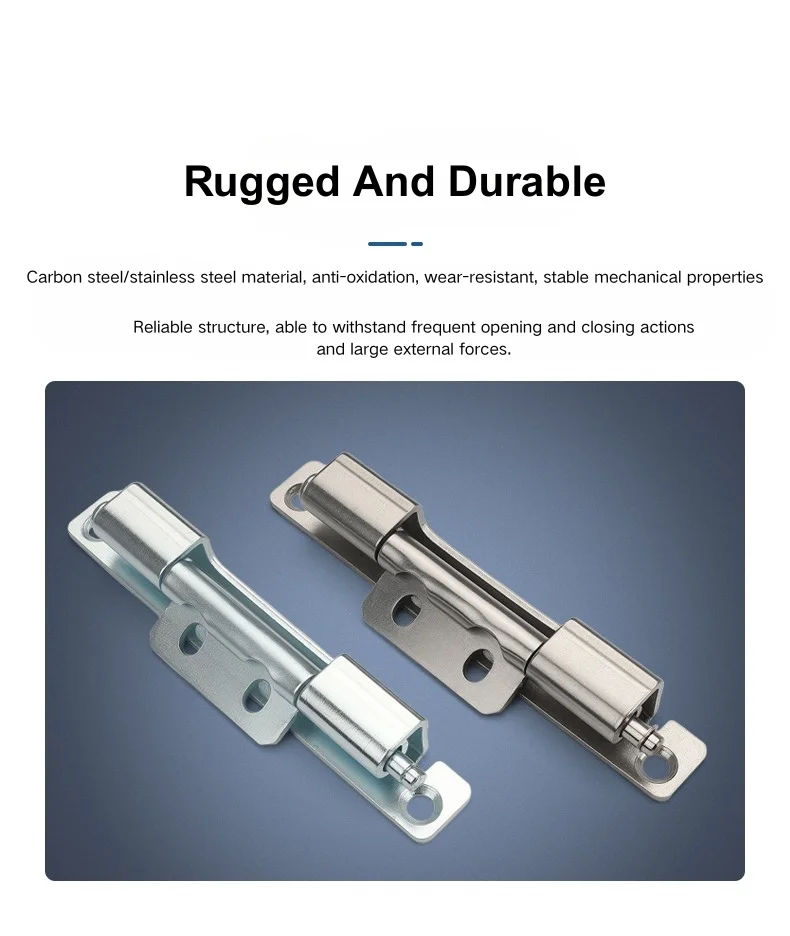

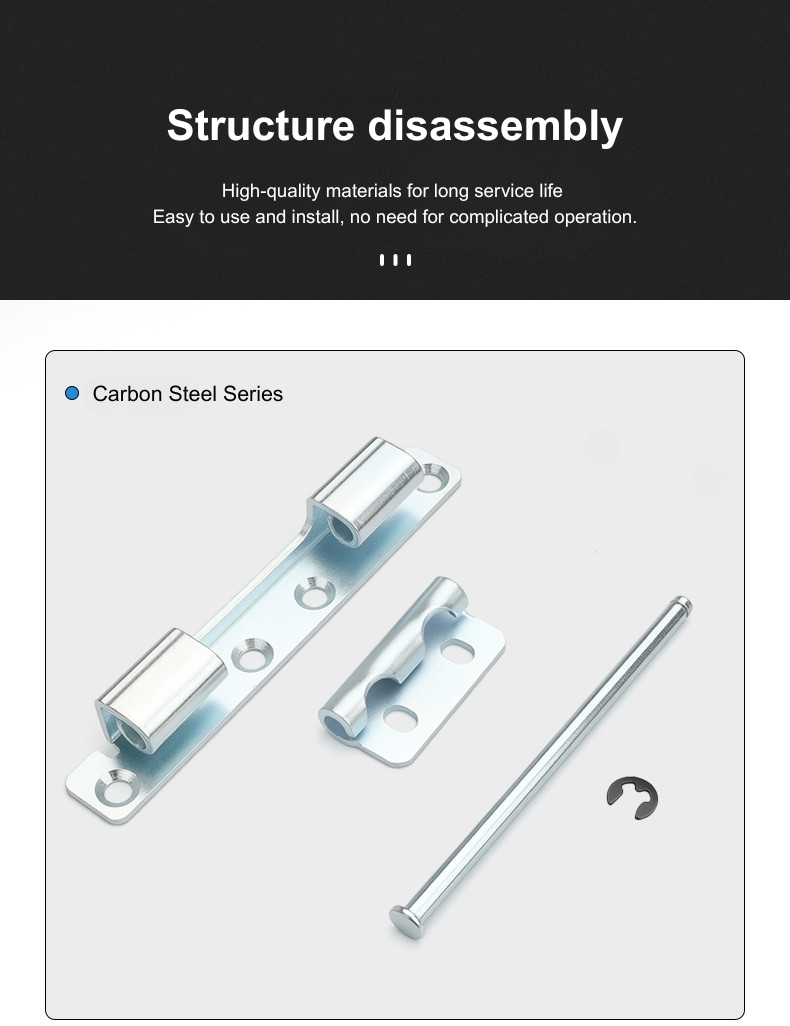

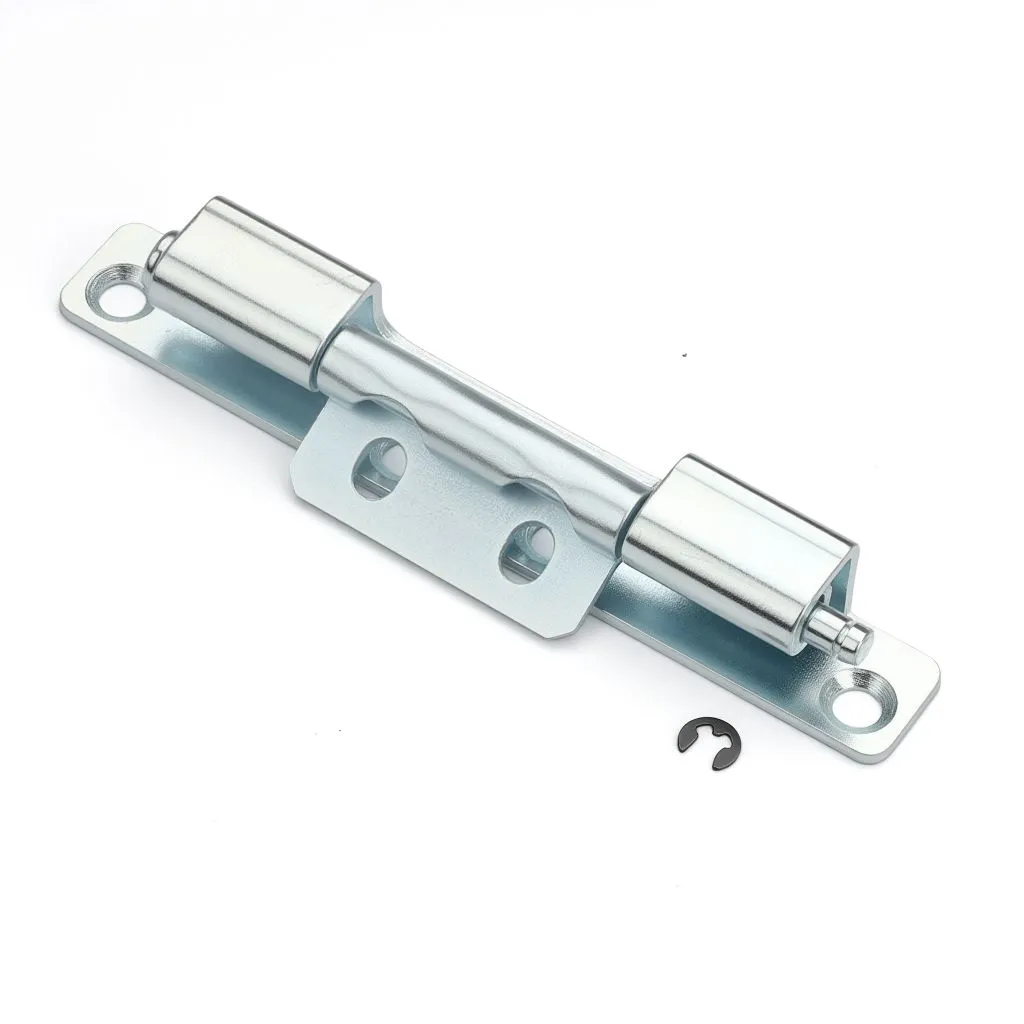

A dobradiça da porta do quadro está disponível em aço carbono galvanizado e aço inoxidável 304. A versão em aço carbono é adequada para ambientes internos padrão — quadros de distribuição, painéis de controle e gabinetes de equipamentos em espaços secos ou climatizados, onde a exposição à corrosão é baixa. É a opção mais econômica para construções de gabinetes de alto volume, onde o ambiente de instalação é previsível.

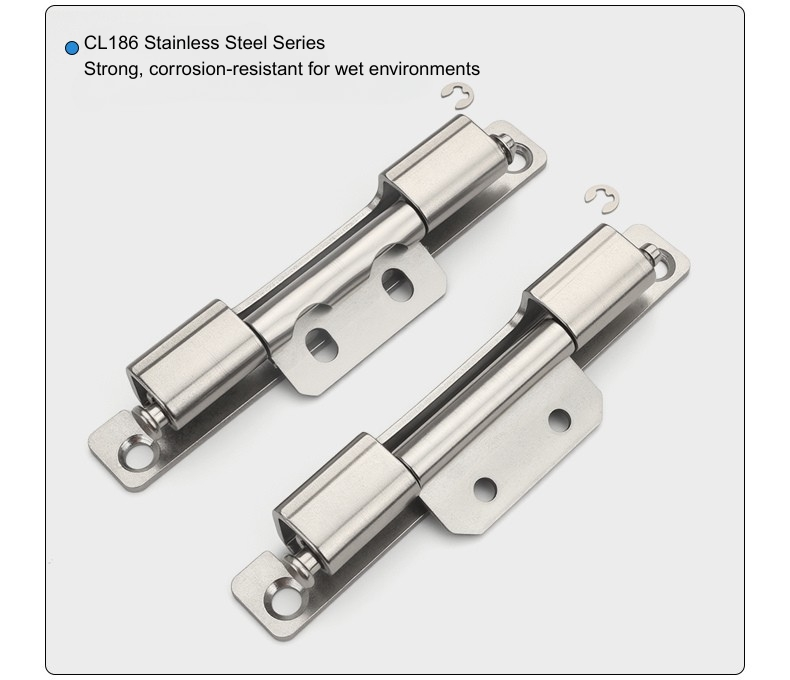

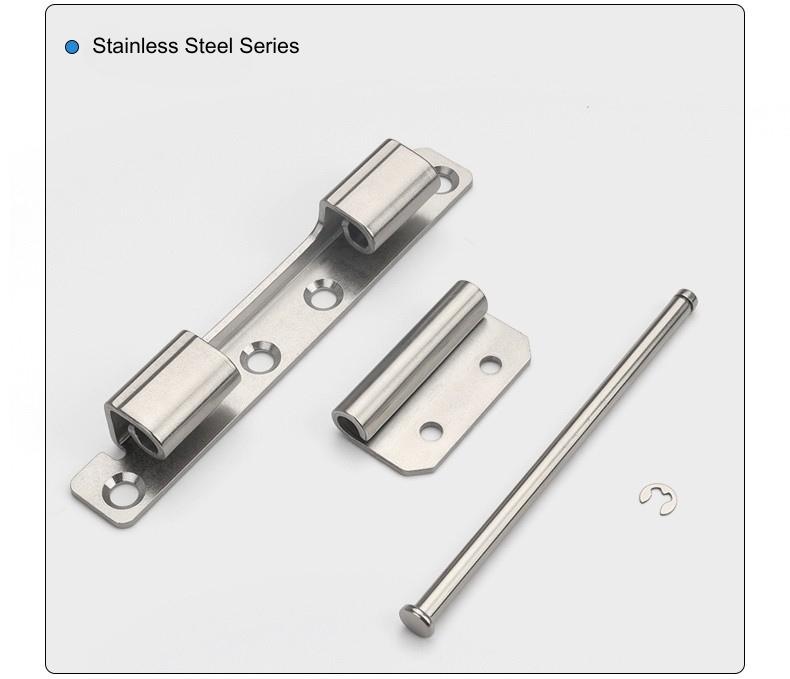

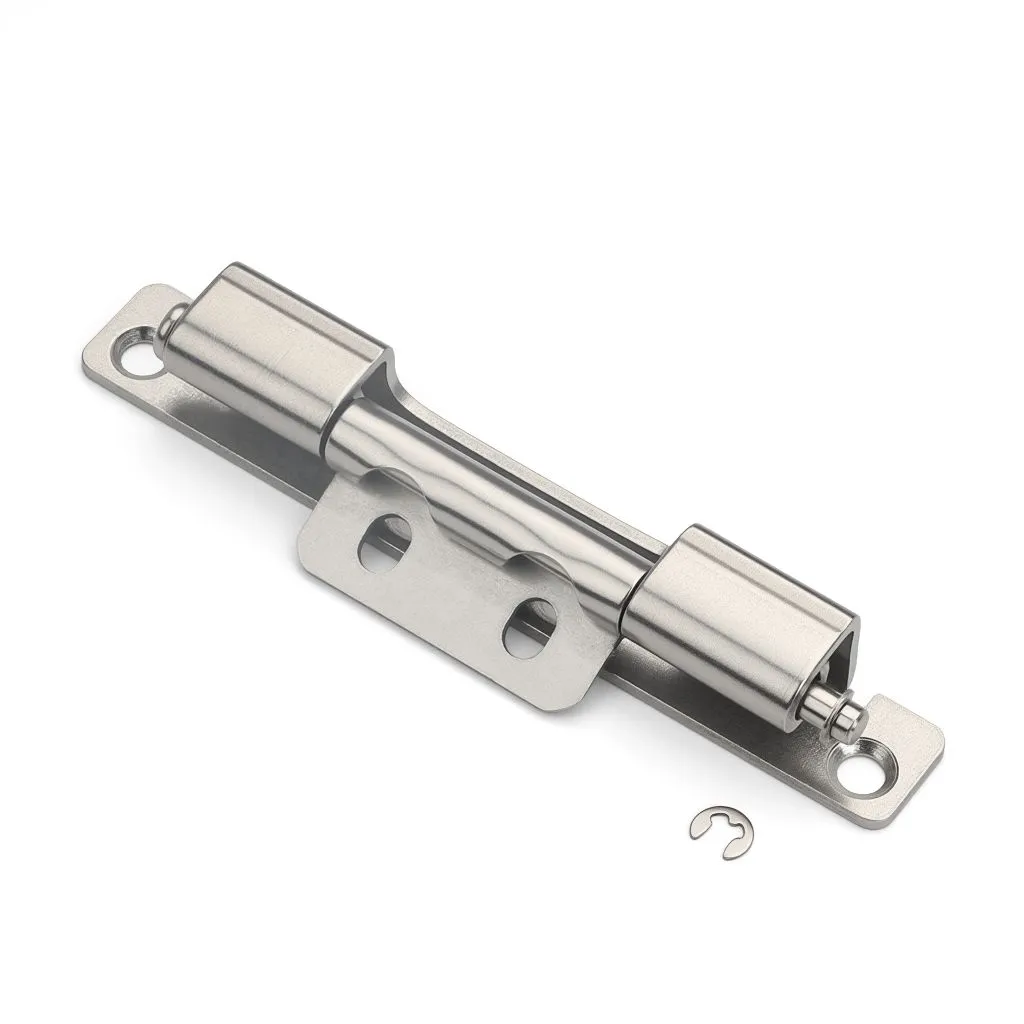

A dobradiça da porta de aço inoxidável é a escolha certa para quadros de distribuição externos, salas de utilidades úmidas, instalações costeiras ou qualquer aplicação onde o gabinete enfrentará umidade ao longo de sua vida útil. O aço inoxidável também tende a ser especificado quando o padrão de acabamento do gabinete exige uma aparência de superfície consistente em todas as ferragens, uma vez que mantém sua aparência melhor do que o aço galvanizado ao longo do tempo em condições desafiadoras.

Perguntas frequentes

Q1: Quais variantes estão disponíveis para o CL186?

O CL186 vem em quatro variantes: aço carbono com furo redondo, aço inoxidável com furo redondo, aço carbono com furo ranhurado e aço inoxidável com furo ranhurado. Todos compartilham as mesmas dimensões do corpo e geometria de engate do canal da estrutura.

Q2: Qual é a diferença entre as versões com furo redondo e furo com fenda?

A versão com furo redondo fixa a dobradiça em uma posição definida depois de aparafusada. A versão com furo ranhurado permite que a posição de montagem seja ajustada antes do aperto final, o que é útil quando o alinhamento da porta precisa ser ajustado durante a instalação ou quando há variação na geometria da moldura entre as unidades do gabinete.

Q3: Como o CL186 é instalado?

O CL186 é montado com parafuso. A asa de montagem é fixada ao painel da porta usando os orifícios fornecidos e o corpo da dobradiça engata no canal da estrutura do gabinete. Não há necessidade de soldagem para este modelo.

Q4: Quais são as principais dimensões do CL186?

O CL186 tem 108 mm de altura total, comprimento de corpo de 125 mm e vão interno de 75 mm. O cano tem Φ6 mm. A asa de montagem tem 140 mm de altura e uma base de 20 mm. A largura do canal da estrutura é de 20,5 mm (+0,4 mm) e a profundidade é de 15 mm (-0,3 mm).

Q5: Que material devo escolher para gabinetes externos?

A versão em aço inoxidável é a escolha certa para instalações externas, ambientes úmidos ou em qualquer lugar onde a resistência à corrosão seja um requisito de longo prazo. A versão em aço carbono galvanizado é adequada para aplicações de gabinete interno padrão.

Q6: O CL186 é uma dobradiça oculta?

Sim - a dobradiça da porta do quadro CL186 fica dentro do canal da estrutura do gabinete quando a porta está fechada, não deixando nenhuma ferragem visível na face externa da porta. O corpo da dobradiça está totalmente embutido no perfil da moldura.

Q7: A porta pode ser removida após a instalação?

Sim. O CL186 é uma dobradiça removível – a porta pode ser retirada do canal da moldura sem ferramentas, uma vez que a dobradiça é desengatada. Isso o torna prático para linhas de montagem de gabinetes e manutenção de campo onde é necessária a remoção periódica de portas.

Q8: Para quais tipos de gabinete o CL186 é adequado?

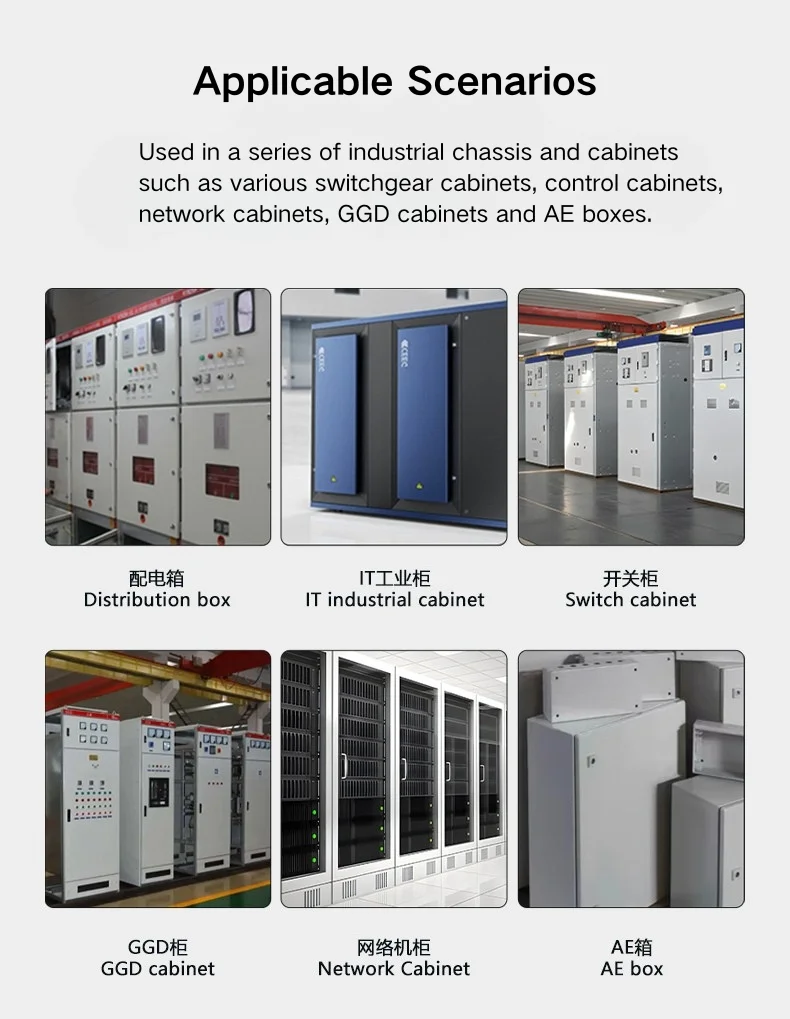

A dobradiça oculta CL186 é usada em gabinetes de distribuição, caixas de distribuição elétrica, portas de gabinetes de controle e gabinetes de equipamentos industriais - em qualquer lugar, uma dobradiça oculta removível com um perfil externo limpo é a especificação preferida.
