Dobradiça de liga de zinco para gabinete RMU

Para aqueles que compram hardware de gabinete RMU da Yitai Lock em volume, a dobradiça de liga de zinco para gabinete RMU CL208 usa um design de cilindro duplo com dois cilindros de Φ8 mm e um pino de Φ4 mm, dando à dobradiça uma superfície de suporte de carga mais ampla do que um tipo de cilindro único do mesmo tamanho. A área total é de 48 × 26 mm, instalada por soldagem, e as duas opções de acabamento – preto e cromo brilhante – cobrem os tratamentos de superfície de gabinete mais comuns no mercado de RMU e painéis de distribuição.

Estrutura e Dimensões

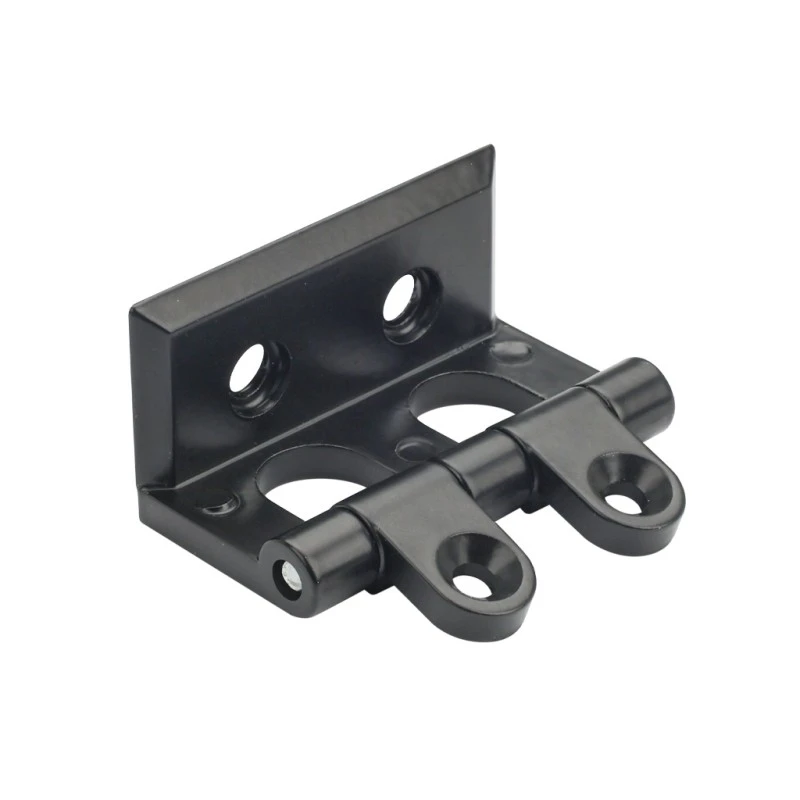

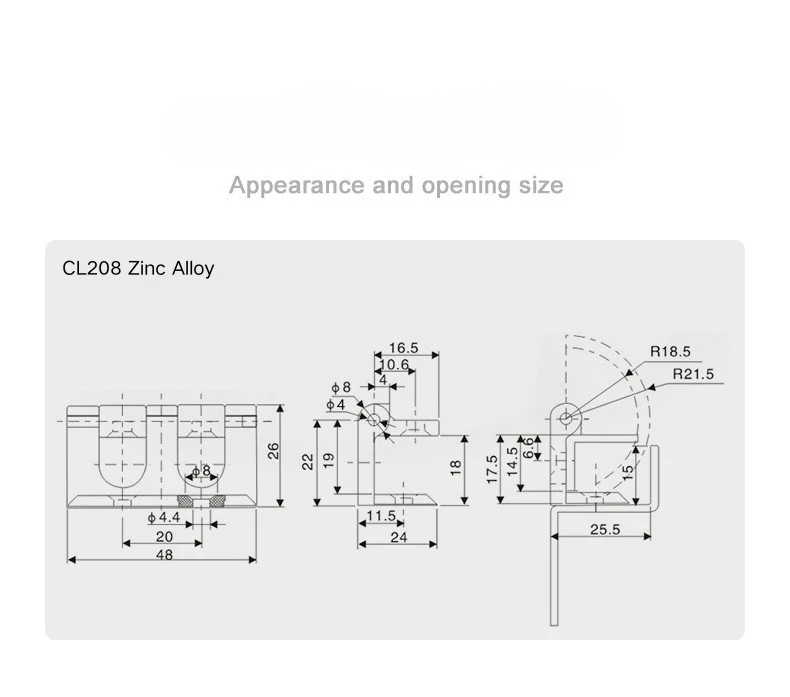

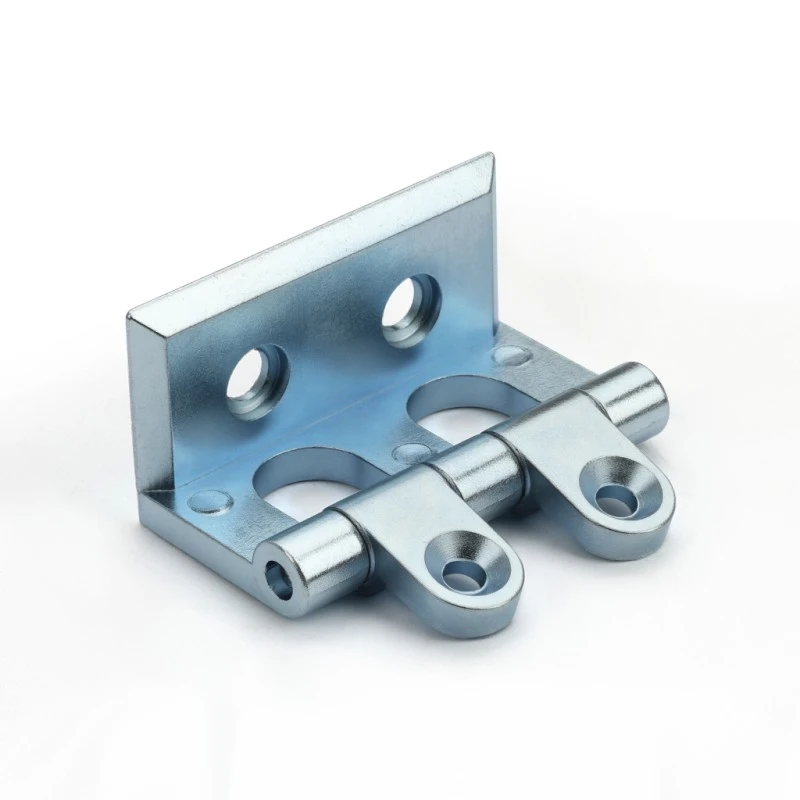

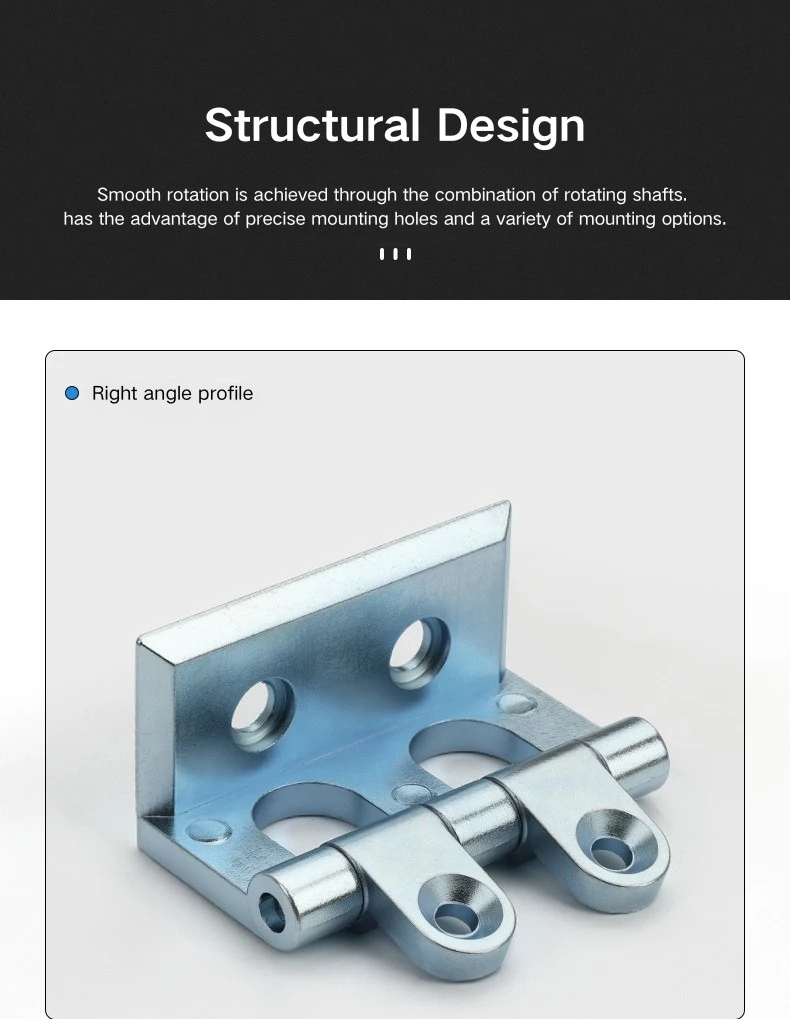

A dobradiça de liga de zinco do gabinete RMU mede 48 mm de largura e 26 mm de altura total, com uma extensão de 20 mm entre as duas asas de montagem. A dobradiça de liga de zinco do gabinete RMU usa dois cilindros de Φ8 mm em um pino compartilhado de Φ4 mm em vez de uma única junta - a superfície de rolamento mais larga distribui a carga da porta de maneira mais uniforme e resiste melhor ao uso repetido. O conjunto do cilindro fica a 16,5 mm da borda da folha com o centro do pino a 10,6 mm.

No perfil lateral, a dobradiça de liga de zinco do gabinete RMU tem profundidade de engate no painel da porta de 24 mm e alcance lateral do aro de 25,5 mm. A seção de engate da estrutura tem 22 mm de altura com uma base de 11,5 mm, e a folga lateral tem 17,5 mm de altura total com um degrau interno de 14,5 mm e deslocamento de pino de 6,6 mm – dimensões que se alinham com a geometria do canal da estrutura típica de RMU e construções de gabinete de distribuição.

Ângulo de abertura e controle de porta

A característica de destaque da dobradiça de liga de zinco do gabinete RMU é o ângulo de abertura de 270°. A maioria das dobradiças de gabinete padrão abrem em 90°, 120° ou 180° – uma rotação de 270° significa que a porta pode dobrar para trás quase totalmente contra a lateral do gabinete, em vez de parar em um ângulo reto ou na metade. Em aplicações de RMU e unidades principais em anel, isso faz uma diferença real quando os técnicos precisam de acesso desobstruído ao interior para instalação, manutenção ou gerenciamento de cabos.

O raio do arco na dobradiça de liga de zinco do gabinete RMU vai de R18,5 mm a R21,5 mm através da faixa de giro, que define o envelope de folga pelo qual a porta passa ao abrir. Vale a pena levar isso em consideração durante o layout do gabinete – é necessário que haja espaço suficiente ao lado do gabinete para que a porta complete o movimento completo sem obstrução.

Opções de acabamento e aplicação

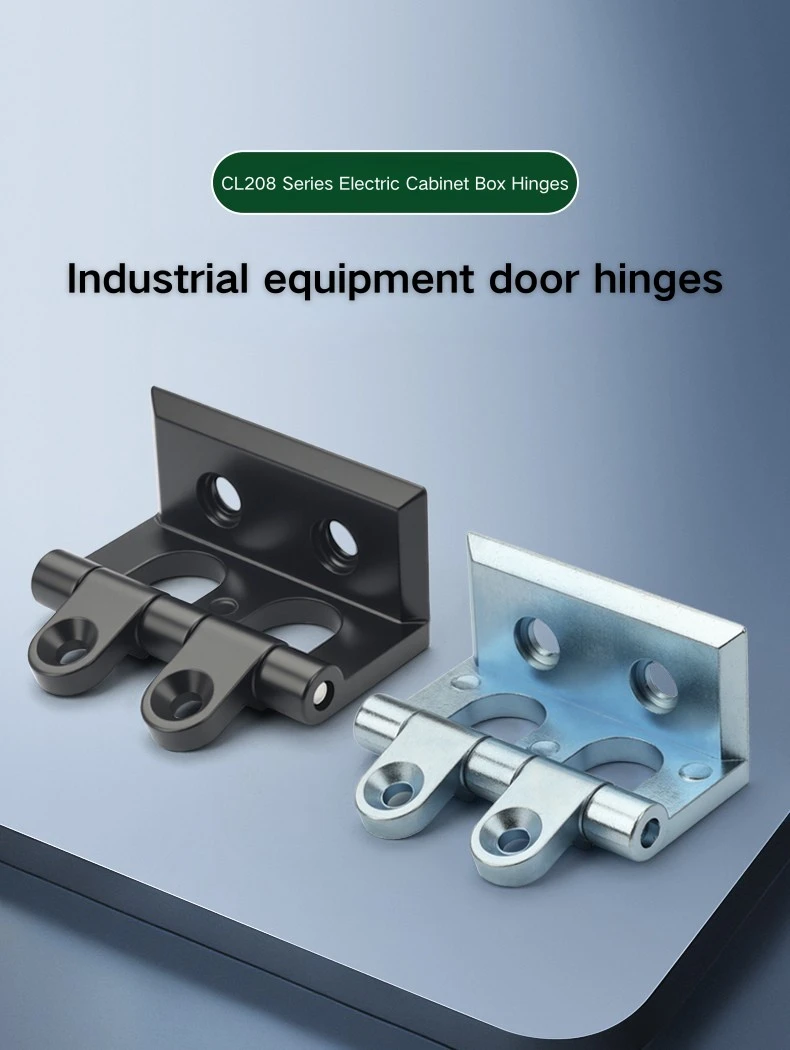

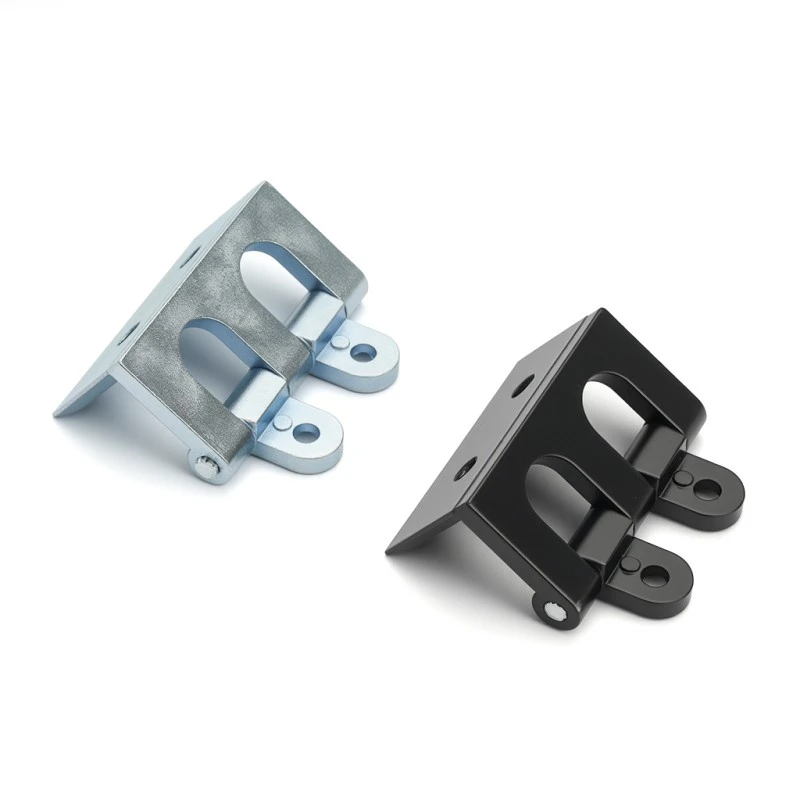

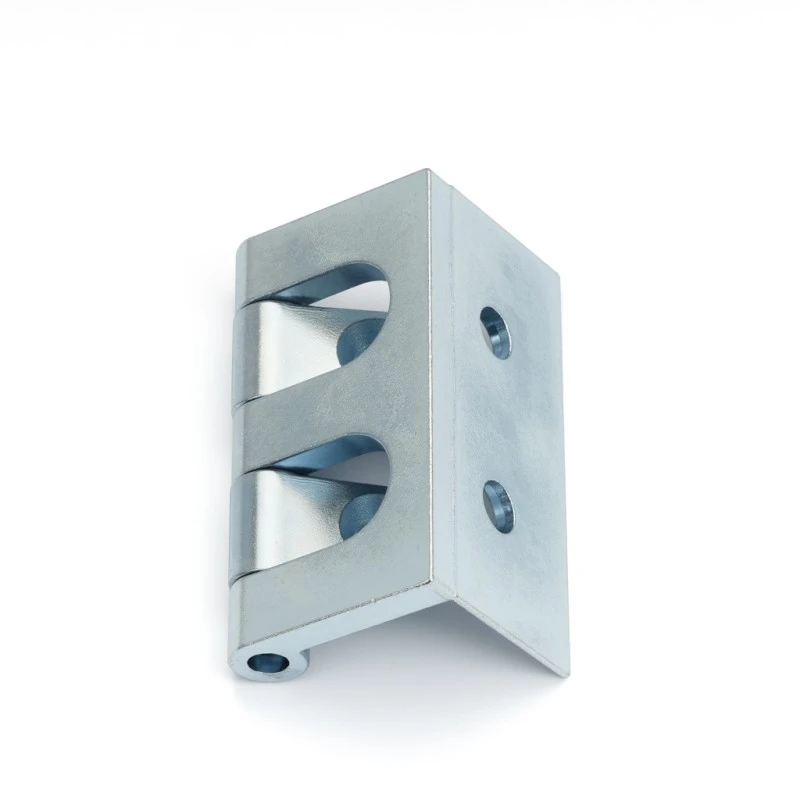

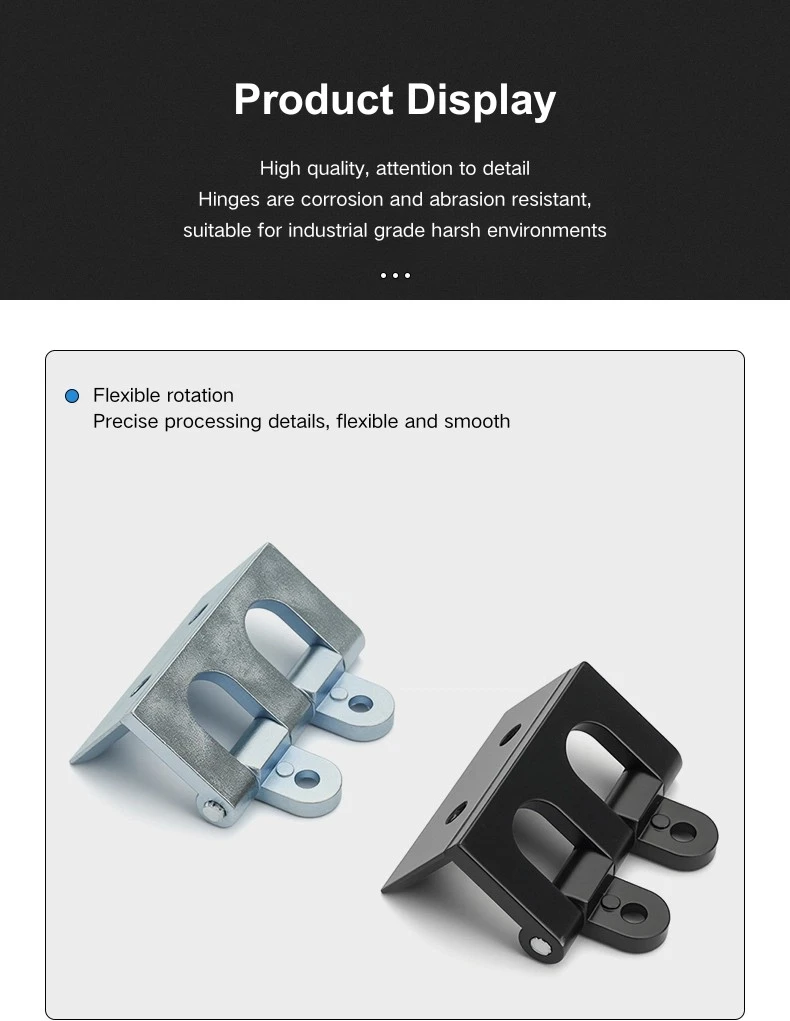

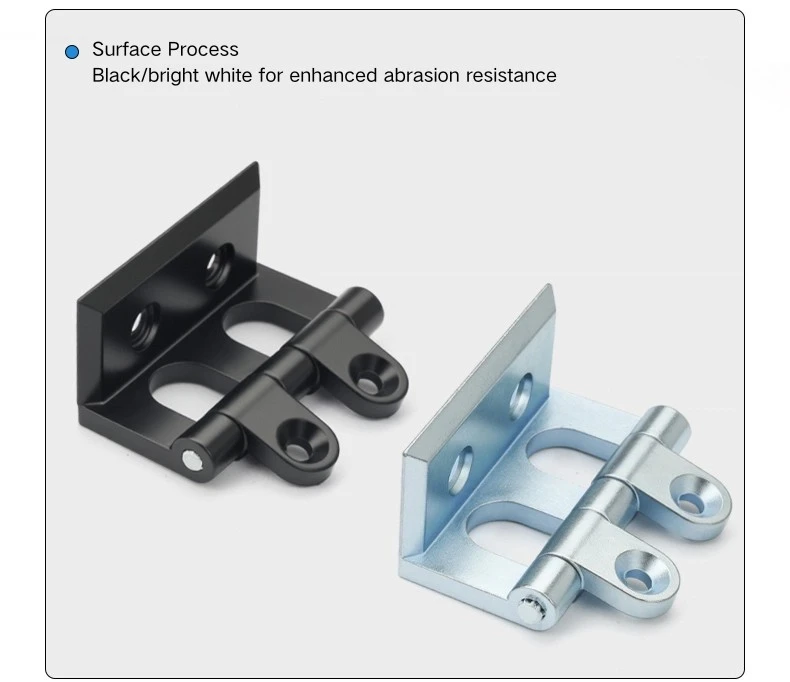

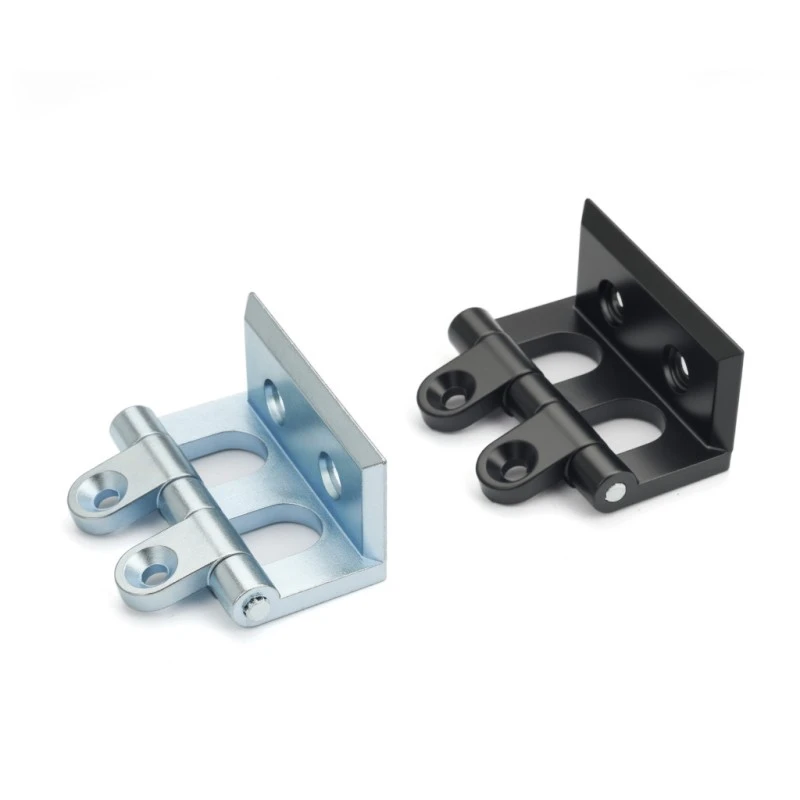

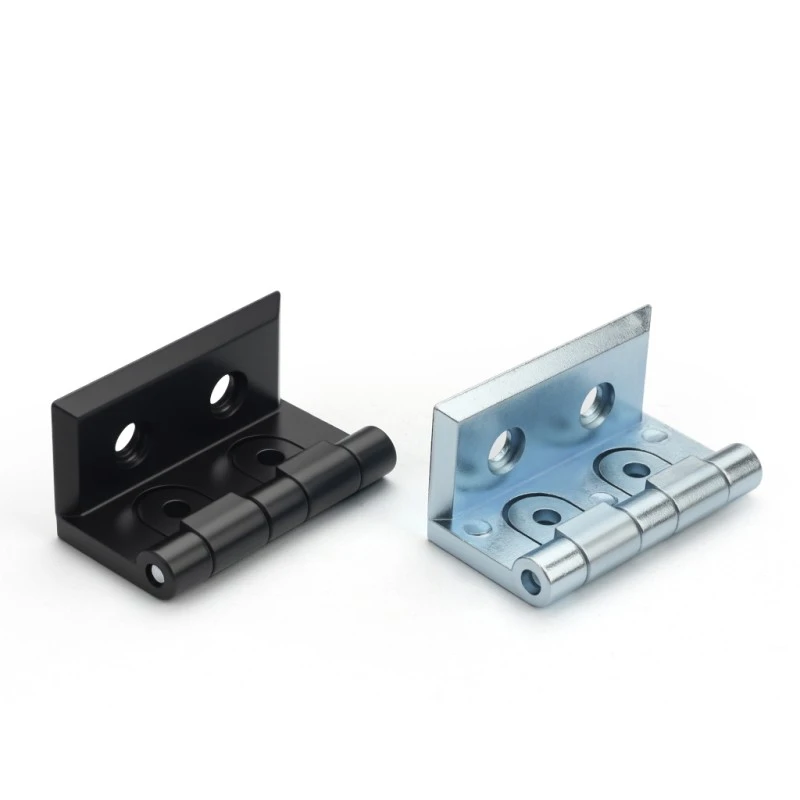

A dobradiça de liga de zinco do gabinete RMU vem em dois acabamentos: preto e cromo brilhante. O preto combina com gabinetes com revestimento em pó escuro e é a escolha mais comum em construções de RMU onde o exterior do gabinete tem um acabamento industrial padrão. O cromo brilhante proporciona uma aparência polida e reflexiva e funciona bem em painéis de gabinete de cores mais claras ou decorativos, onde o acabamento da dobradiça faz parte da estética geral do gabinete.

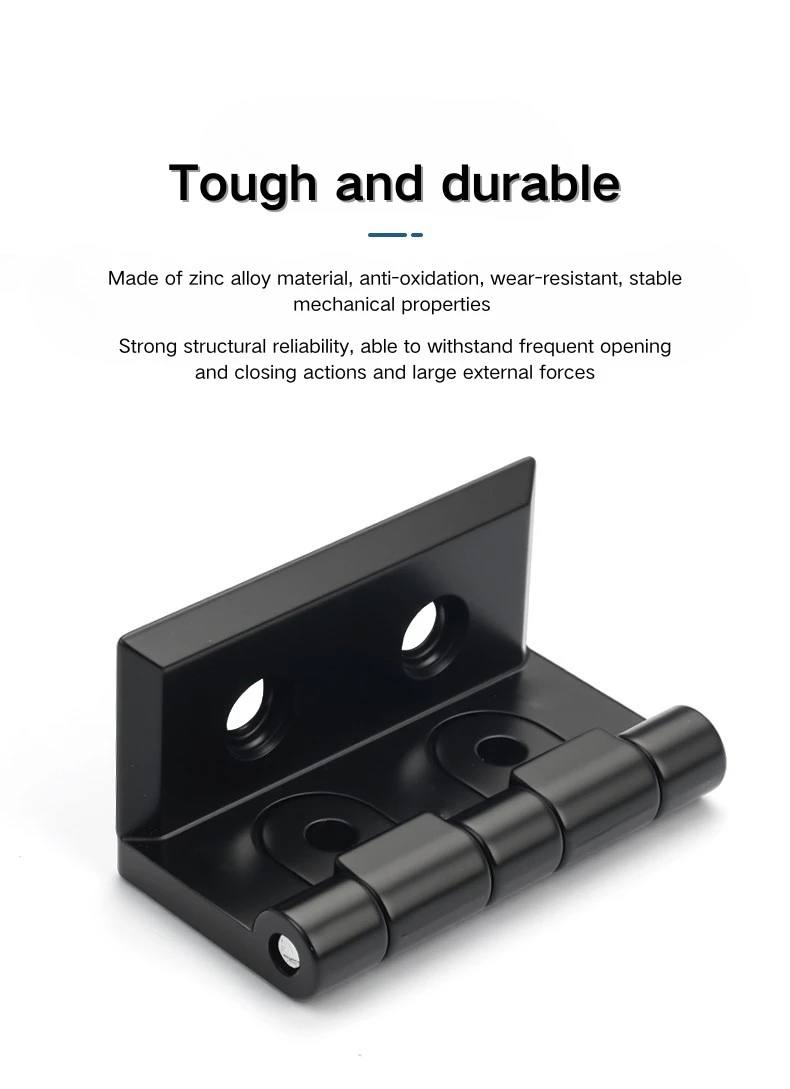

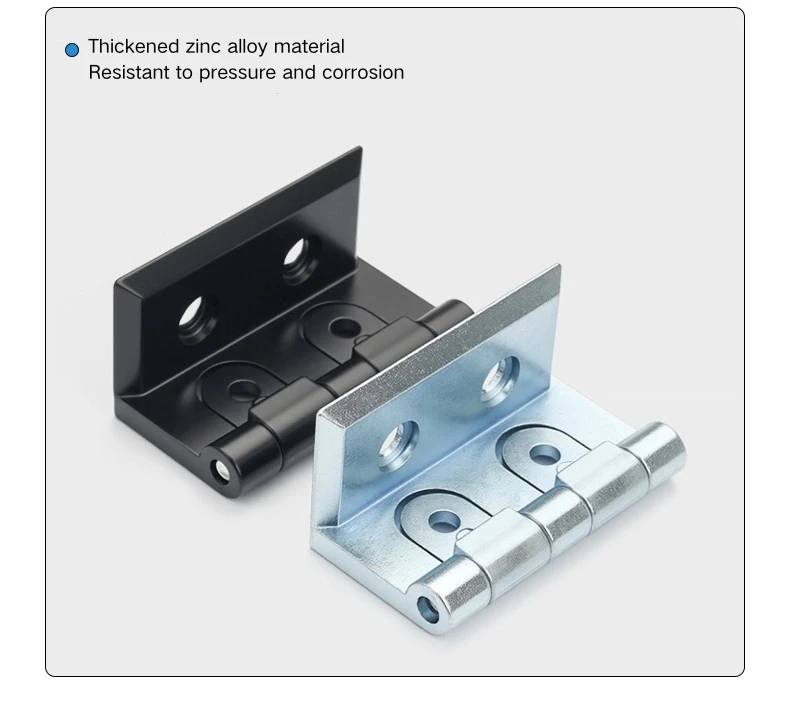

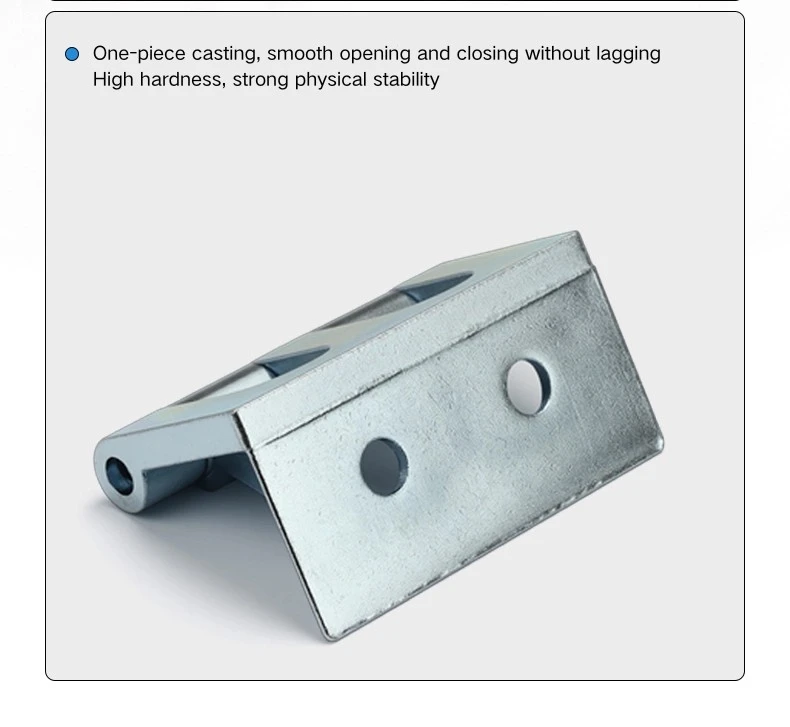

Ambos os acabamentos da dobradiça de liga de zinco do gabinete RMU são soldados diretamente na estrutura do gabinete durante a fabricação, portanto, a seleção do acabamento é uma decisão permanente na fase de construção. A construção em liga de zinco lida bem com ambientes industriais internos típicos, e o corpo fundido oferece precisão dimensional consistente em lotes de produção - útil quando a dobradiça precisa se alinhar precisamente com um canal de estrutura correspondente em várias unidades de gabinete.

Perguntas frequentes

Q1: Qual é o ângulo de abertura da dobradiça CL208?

O CL208 abre até 270°, o que permite que a porta passe de forma plana e dobre quase totalmente ao longo da estrutura do gabinete. Esta é a principal razão pela qual é especificado para RMU e gabinetes de unidade principal circular, onde o acesso total ao interior é um requisito regular.

Q2: Quais são as dimensões gerais do CL208?

A dobradiça do gabinete em liga de zinco CL208 tem 48 mm de largura e 26 mm de altura, com um vão interno de 20 mm entre as abas de montagem. O alcance lateral do aro é de 25,5 mm e a profundidade de engate do painel da porta é de 24 mm.

Q3: Como o CL208 é instalado?

O CL208 é uma dobradiça soldada – ela é fixada à estrutura do gabinete e ao painel da porta por soldagem durante a fabricação. Não há opção de montagem por parafuso para este modelo.

Q4: Quais opções de acabamento estão disponíveis?

O CL208 vem em liga de zinco preto e liga de cromo-zinco brilhante. Preto é a escolha padrão para gabinetes escuros ou com revestimento em pó; o cromo brilhante combina com acabamentos de gabinete mais leves ou decorativos.

P5: Para quais tipos de gabinete o CL208 foi projetado?

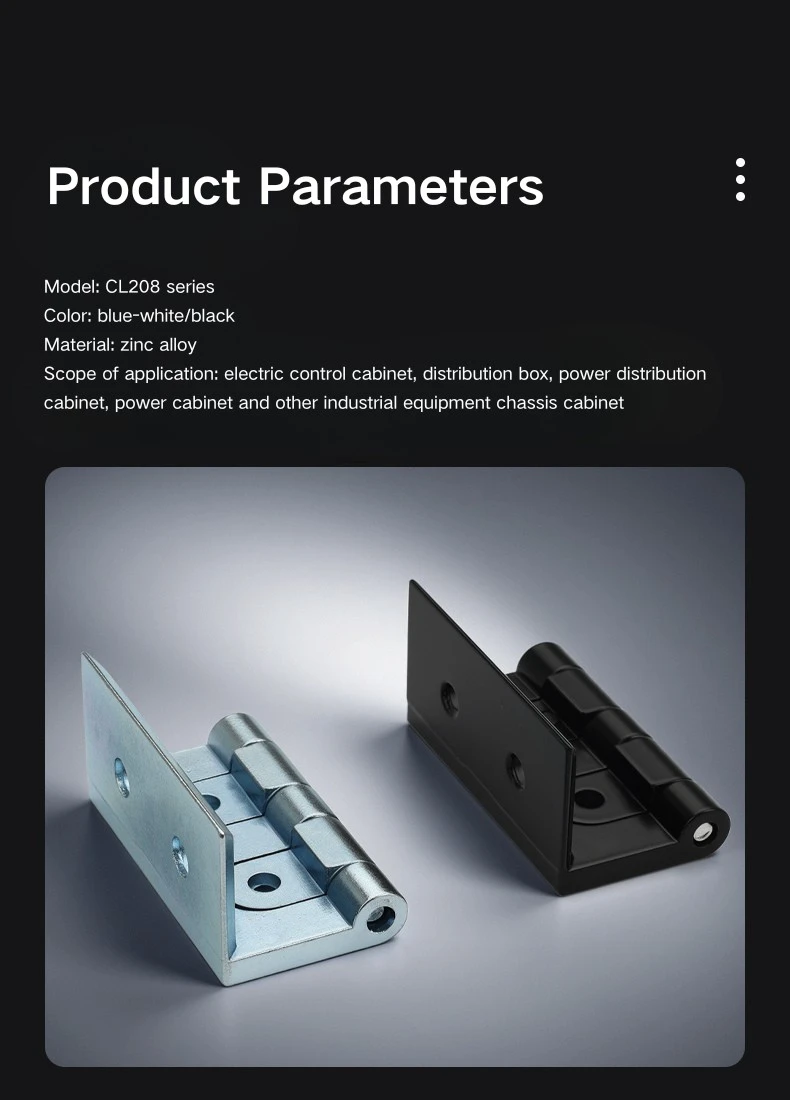

O CL208 foi projetado principalmente para gabinetes de unidades principais em anel e também é usado em caixas de distribuição elétrica, gabinetes de controle industrial e gabinetes de quadros de distribuição. O ângulo de abertura de 270° é particularmente relevante para aplicações RMU onde a folga total da porta é um requisito funcional.

Q6: É necessária folga para a abertura da porta em 270°?

Sim. A porta percorre um arco de R18,5 a R21,5 mm à medida que abre. Durante o layout do gabinete, certifique-se de que haja espaço suficiente ao lado do gabinete para que a porta complete o movimento completo sem atingir estruturas ou equipamentos adjacentes.

Q7: O CL208 está disponível em aço inoxidável?

O CL208 está atualmente disponível apenas em liga de zinco, em acabamentos preto e cromado brilhante. Para opções de dobradiças de gabinete de aço inoxidável, outros modelos da linha Yitai Lock podem ser mais adequados dependendo da sua aplicação.
