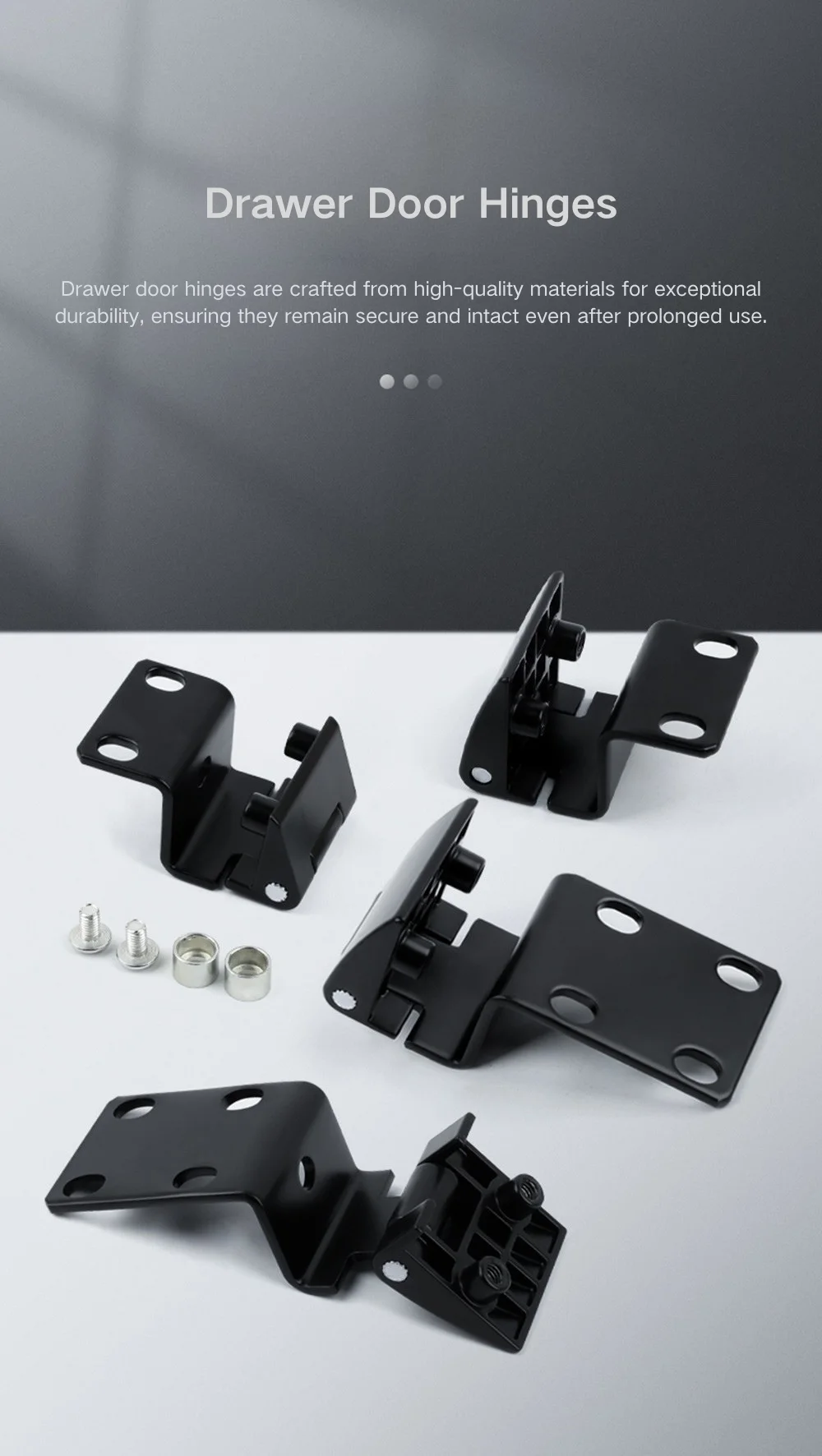

Dobradiça curva de montagem lateral para portas de gabinete elétrico

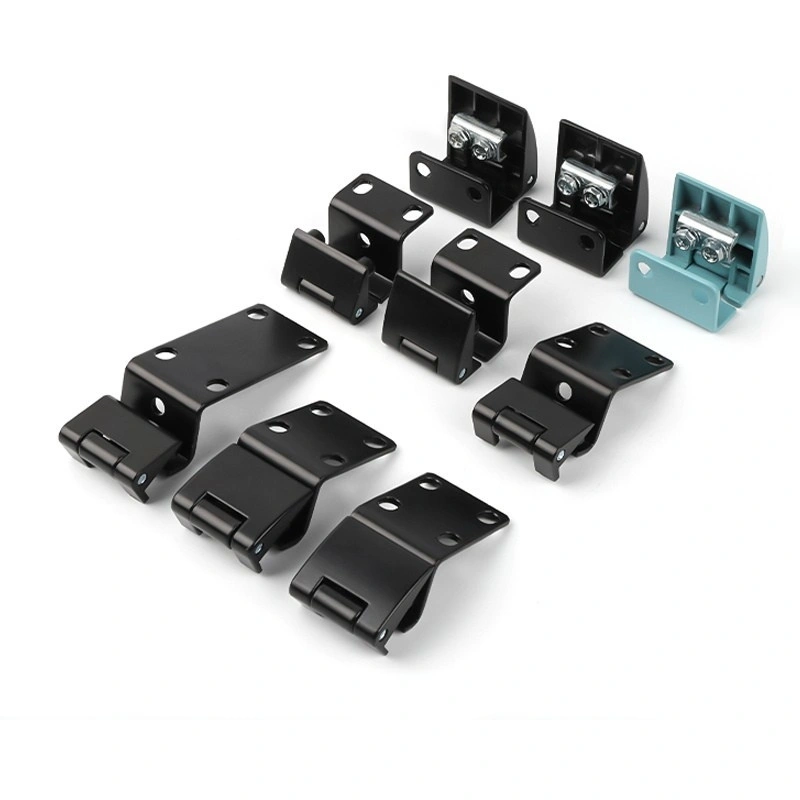

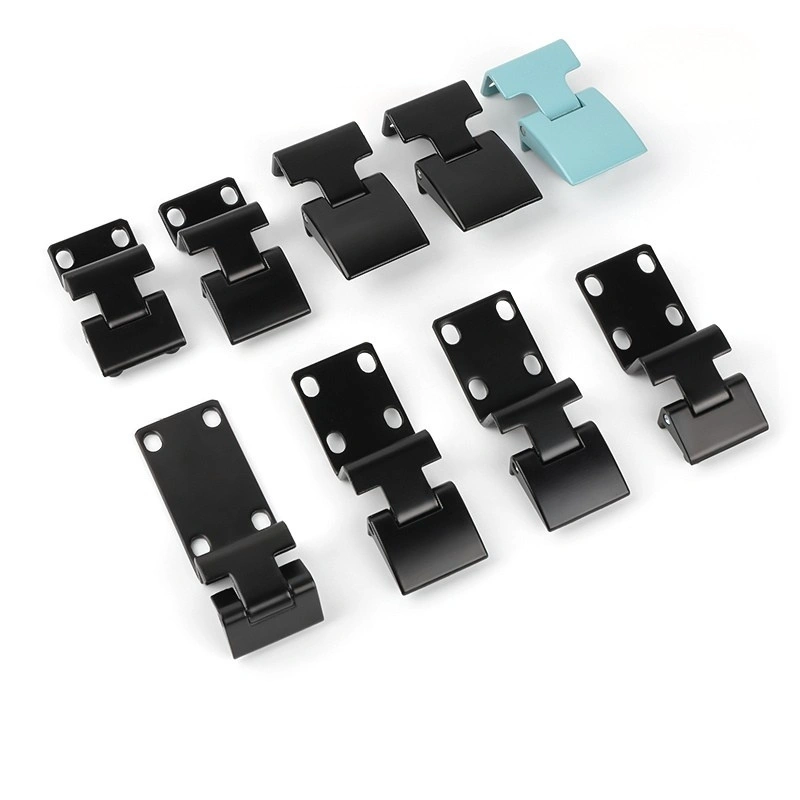

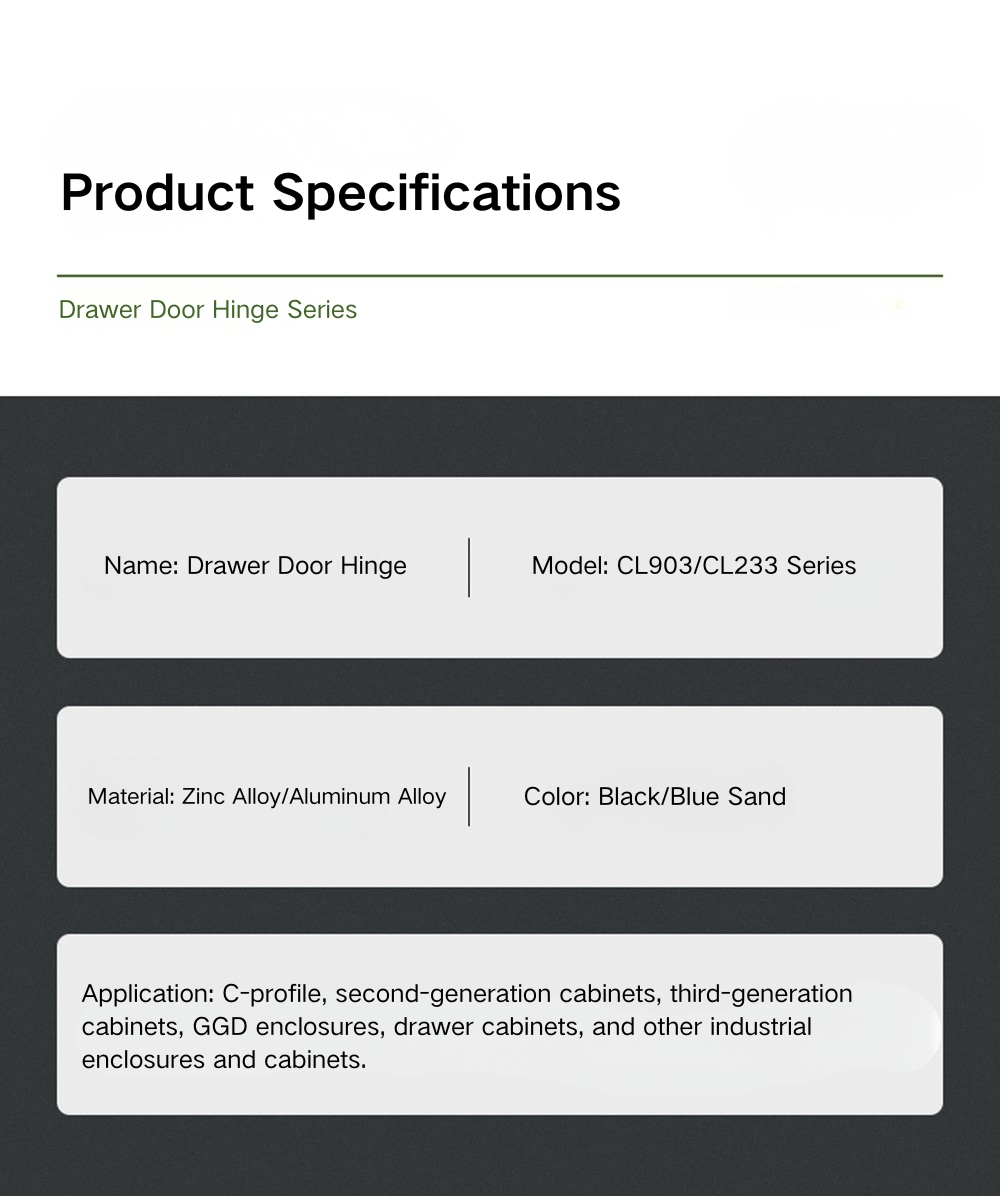

Visão geral da gama de modelos e séries

A dobradiça curva de montagem lateral para portas de gabinete elétrico está organizada em quatro séries. A série CL803 abrange três modelos — CL803A-25, CL803B-20, CL803B-25 e CL803D-25 — todos em liga de zinco preta, com larguras de placa frontal de 36 mm ou 39 mm dependendo do modelo. O CL803A-25 usa uma placa frontal de parafuso duplo de 39 × 20 mm com espaçamento de furos de 12 mm; os modelos CL803B e CL803D utilizam placa de 36 × 25 mm com fixação por slot.

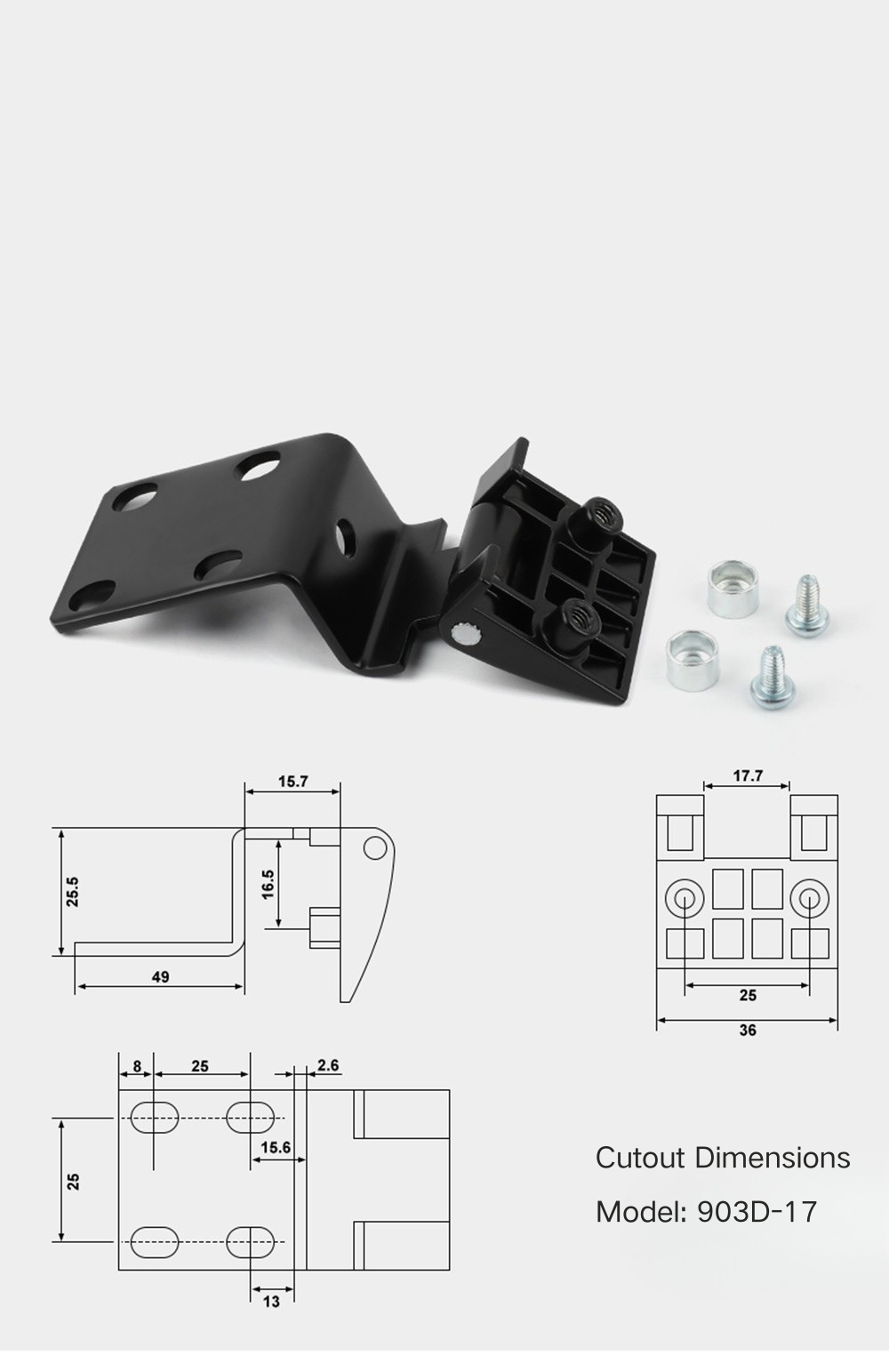

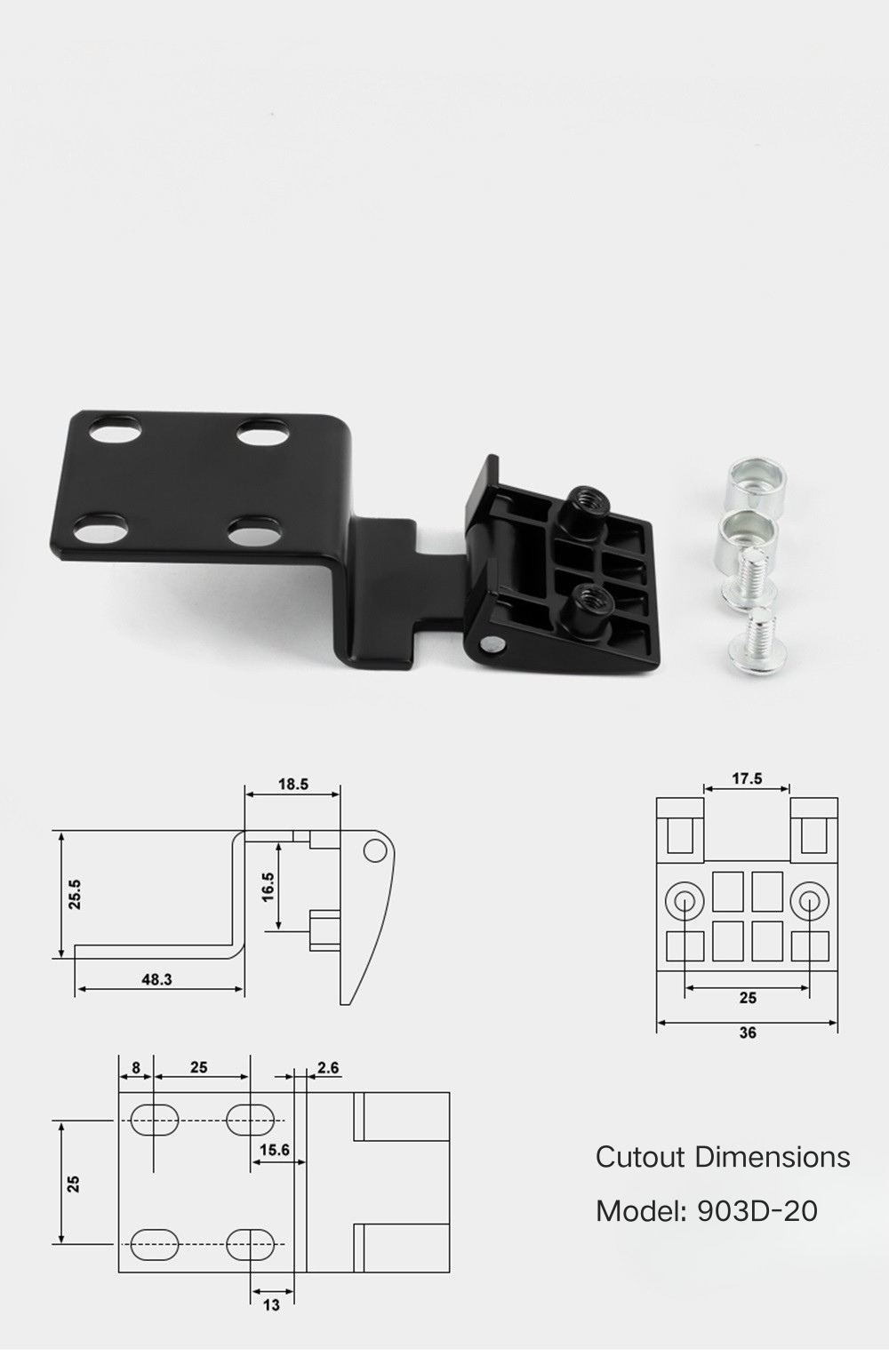

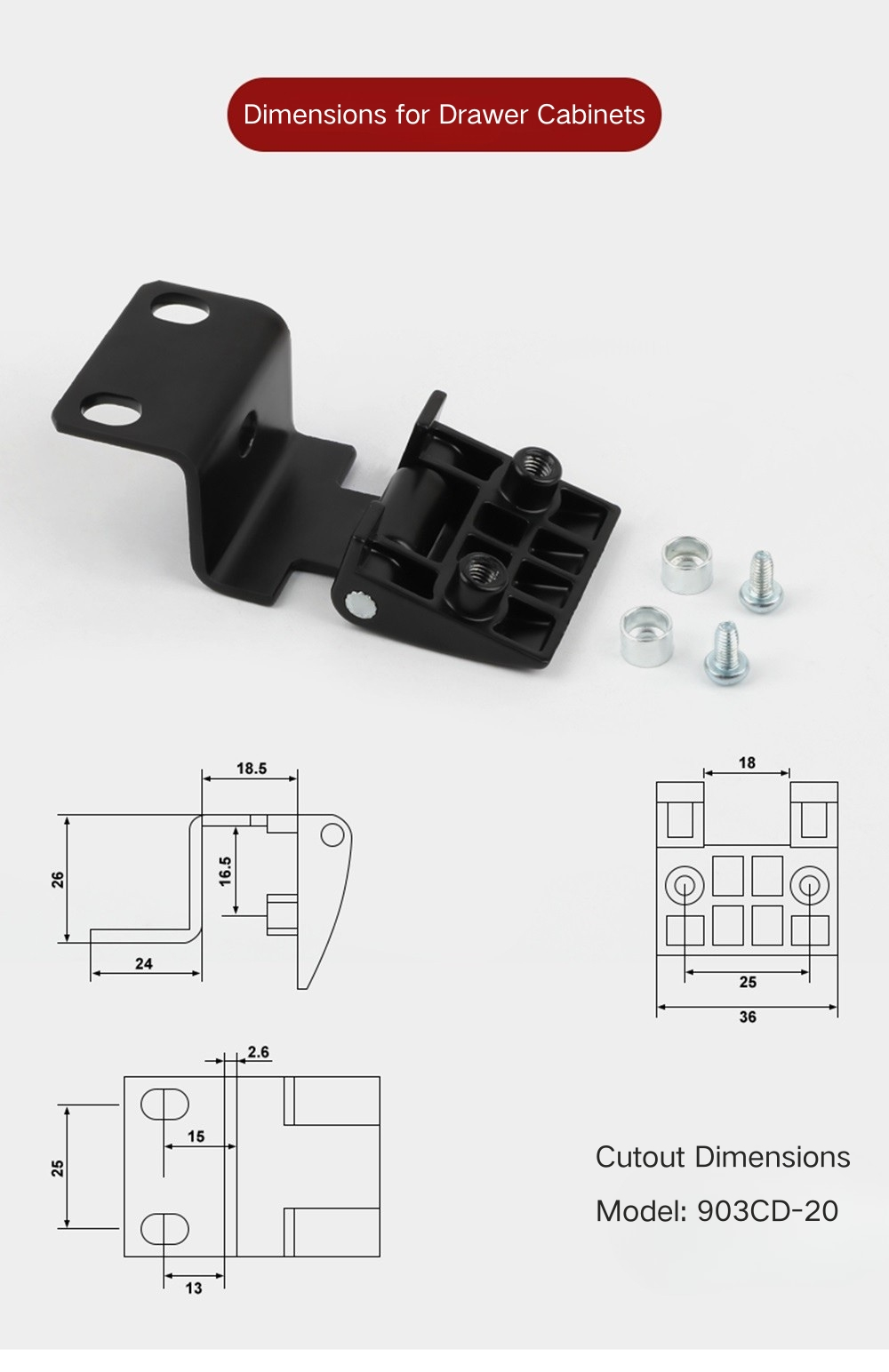

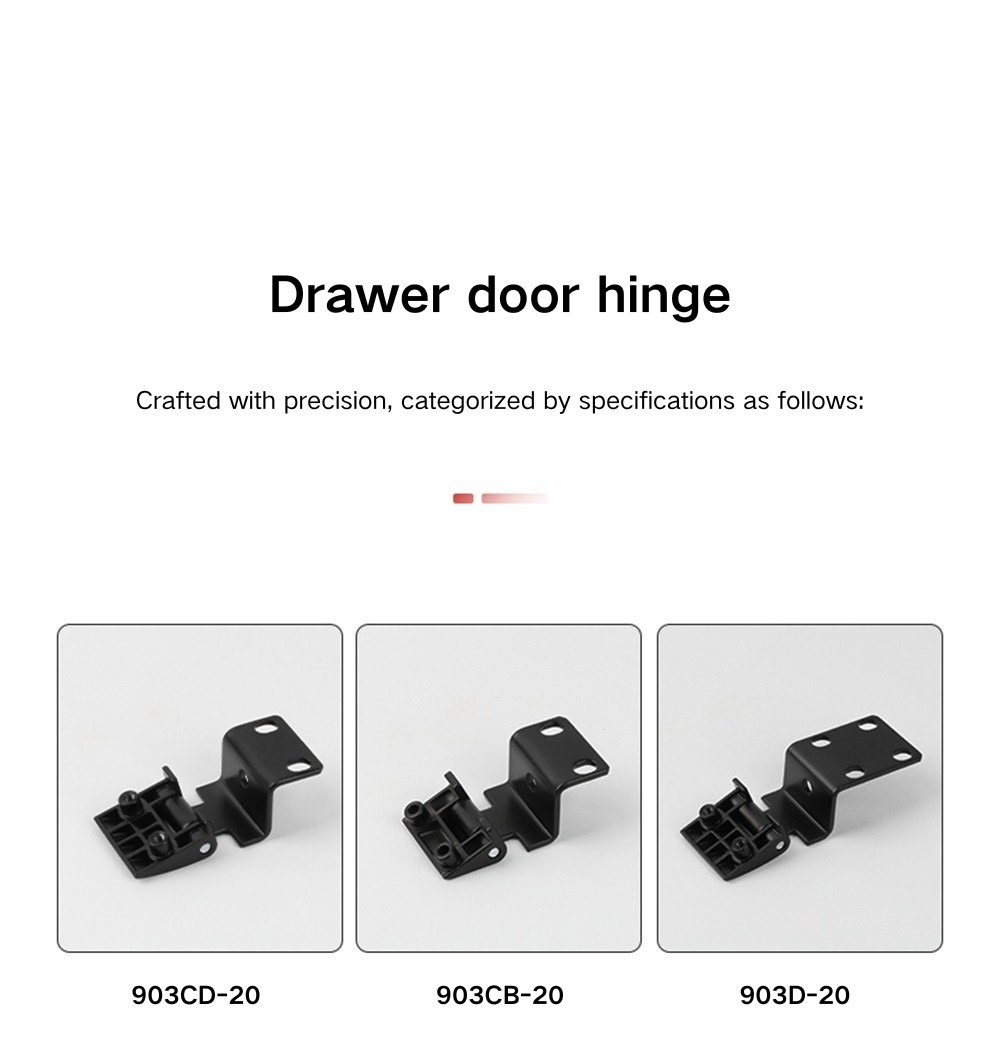

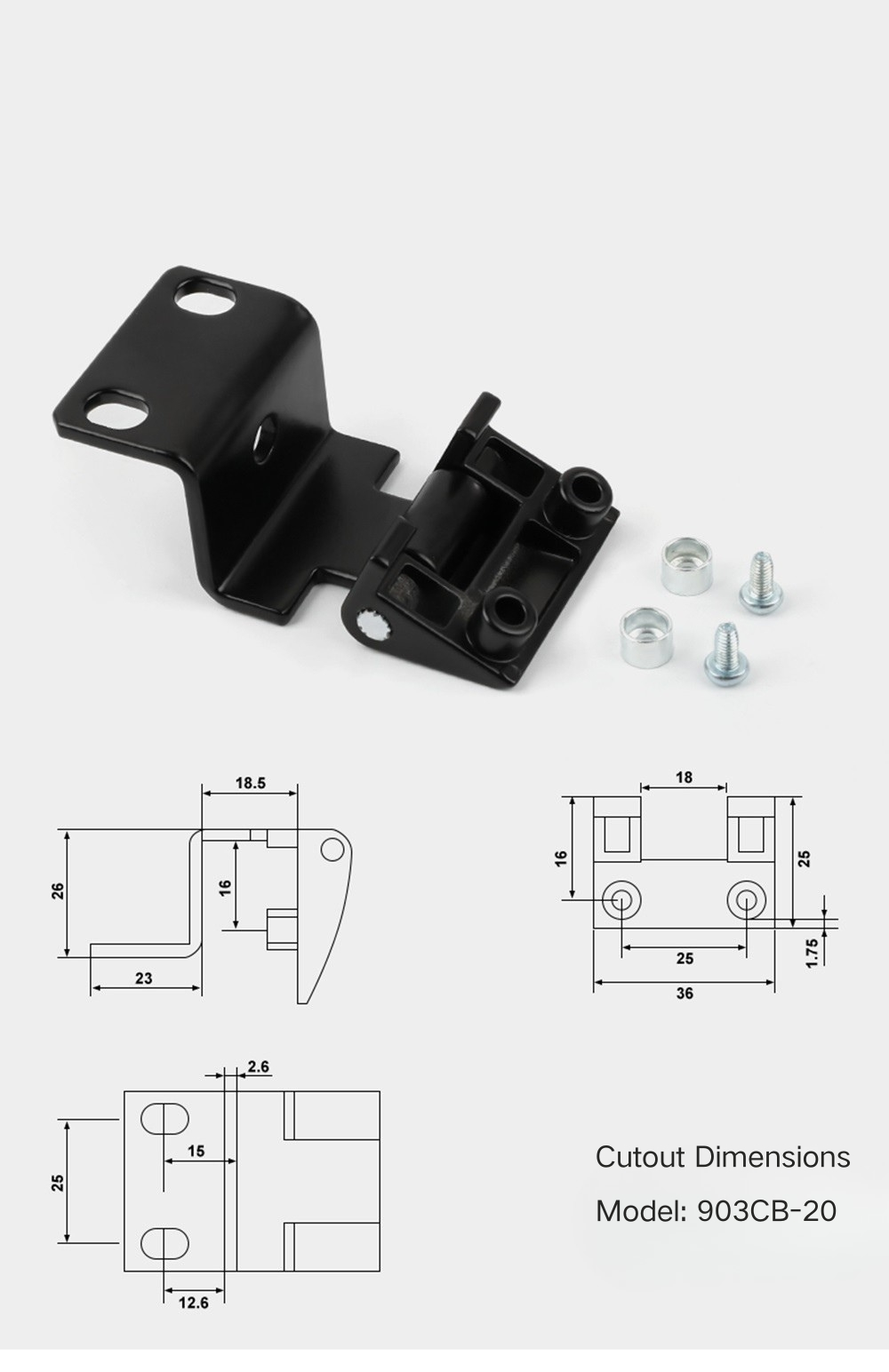

A série CL901 inclui CL901B-17, CL901B-20 e CL901D-17, todos com placa frontal de 36 × 17,5 mm e deslocamento de furo consistente de 8 mm + 2,5 mm. A série CL903 é o maior grupo na linha de dobradiças, com sete modelos, incluindo CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 e CL903D-20 — cobrindo profundidades de quadro padrão e estendidas. O CL233 completa a linha em liga de zinco preto, liga de zinco azul areia e liga de alumínio, com uma placa frontal de 39 × 20 mm e espaçamento de furo de 12 mm semelhante ao CL803A-25.

Dimensões por Série

A série CL803 de dobradiças curvas de montagem lateral abrange uma largura total de 18,5 mm a 23,5 mm e uma altura de 26 mm a 28,5 mm em seus modelos. O CL803A-25 tem 23 mm de largura e 26 mm de altura com profundidade interna de 22,5 mm; o CL803B-20 tem 18,5 mm de largura e 16 mm de profundidade interna; o CL803B-25 tem 23,5 mm de largura e 28,5 mm de altura com profundidade interna de 16 mm; e o CL803D-25 tem 23,5 mm de largura e 26,5 mm de altura com profundidade interna de 16,5 mm. Todos os modelos CL803 possuem uma largura de base de 26 mm e uma placa de montagem de 20 mm de altura.

A série CL901 é visivelmente mais alta do que os outros modelos da linha de dobradiças curvas de montagem lateral para portas de gabinete elétrico - todos os três vêm com uma altura total de 39,5 mm, com larguras entre 15,5 mm e 18,5 mm e uma profundidade interna consistente de 16,5 mm em toda a placa. mm para CL901D-17. A série CL903 abrange uma gama mais ampla — larguras de base de 48 mm a 73,8 mm no modelo estendido, com alturas totais de 25,5 mm a 26 mm. O CL233 tem 24,5 × 24,5 mm no geral com uma profundidade interna de 22 mm, uma placa de montagem de 39,3 mm e um deslocamento de furo de 7,5 mm + 15 mm na placa frontal.

Cenários de aplicação

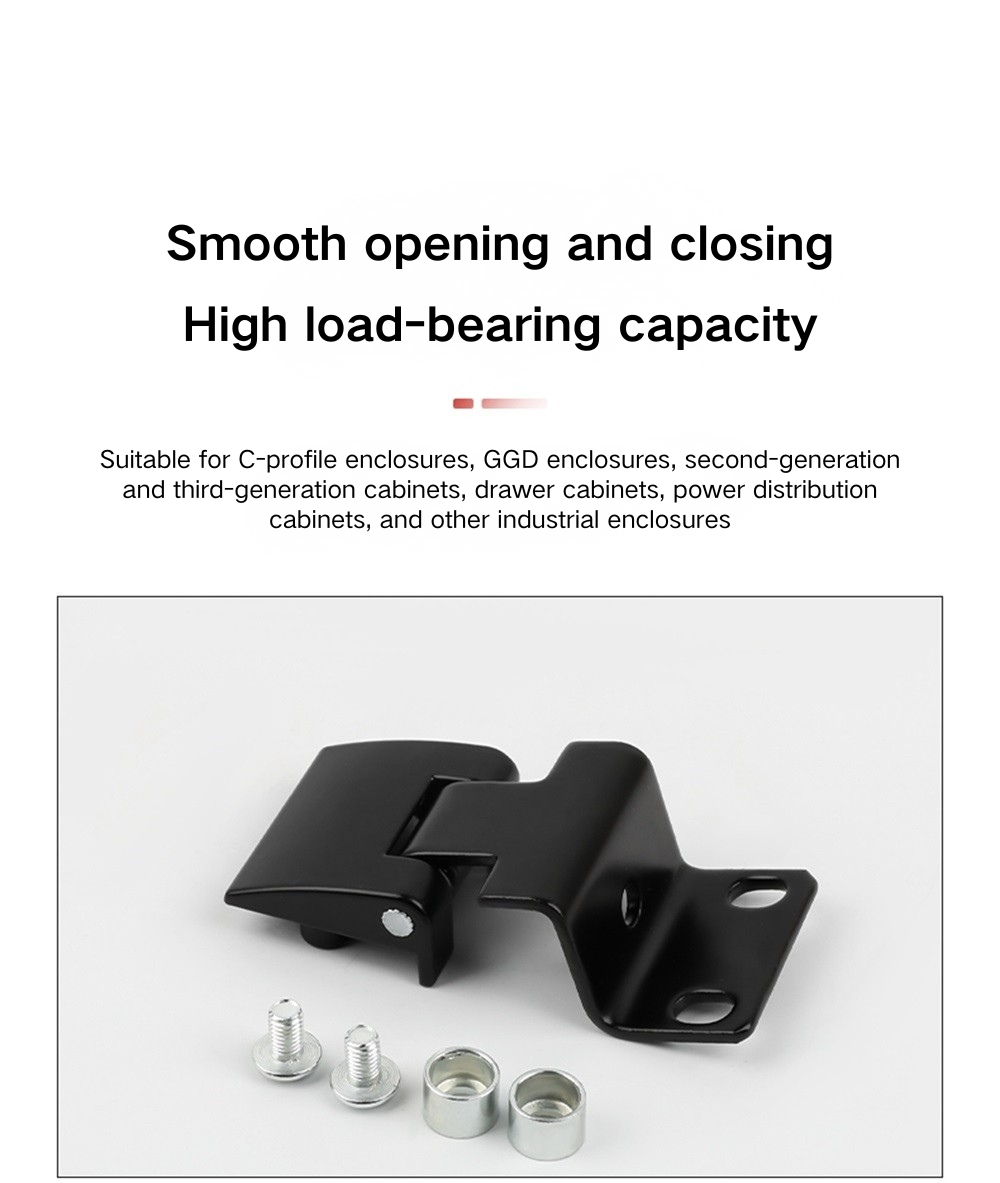

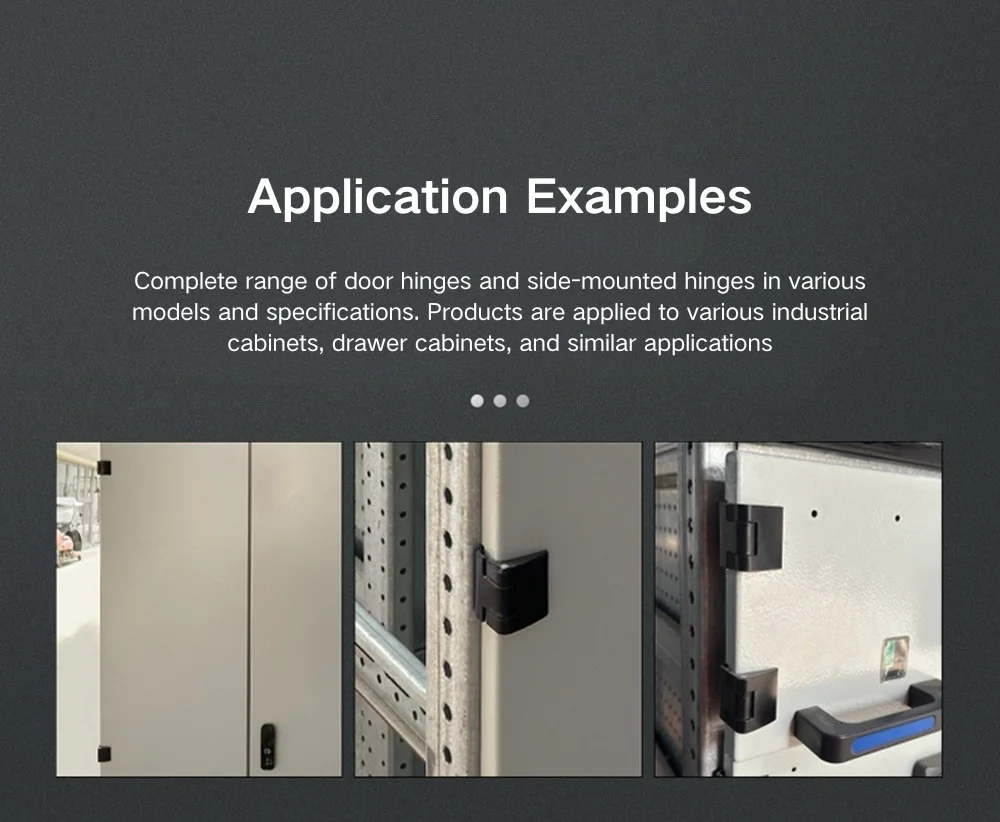

A dobradiça curva de montagem lateral para portas de gabinete de energia foi projetada especificamente para estruturas de gabinete construídas em perfis de aço de seção C, que é o método de construção padrão para gabinetes elétricos GGD, gabinetes de distribuição de segunda e terceira geração, gabinetes de gaveta e gabinetes de energia. O perfil dobrado do corpo da dobradiça fica preso na borda da seção C e a placa frontal é aparafusada na face do painel da porta, que é o método de instalação estabelecido para este tipo de gabinete e não requer modificação nos perfis de estrutura padrão.

Além das principais aplicações de GGD e gabinete de energia, este produto também é adequado para outros gabinetes industriais construídos em seção C compatível ou perfis de estrutura de aço dobrados semelhantes. O CL233 em liga de zinco azul areia às vezes é especificado onde o exterior do gabinete usa um esquema de hardware com código de cores, enquanto a variante de liga de alumínio CL233 é a opção mais leve para gabinetes onde o peso é levado em consideração. A variedade de tamanhos de modelos CL803, CL901 e CL903 significa que a maioria das profundidades de moldura padrão e espessuras de painéis de porta no mercado GGD e de gabinetes de energia são cobertas por uma única família de produtos.

Perguntas frequentes

Q1: Quais séries estão incluídas nesta linha de dobradiças?

A gama abrange quatro séries: CL803 (quatro modelos), CL901 (três modelos), CL903 (sete modelos) e CL233 (três variantes). Todos são de liga de zinco preta, exceto o CL233, que também está disponível em liga de zinco azul areia e liga de alumínio.

Q2: Para quais tipos de gabinete esta dobradiça foi projetada?

A dobradiça curva de montagem lateral foi projetada para estruturas de gabinete de perfil de seção C, incluindo gabinetes elétricos GGD, gabinetes de distribuição de segunda e terceira geração, gabinetes de gaveta e gabinetes de energia. Ele não se destina a tipos de gabinetes de estrutura plana ou soldados.

Q3: Como esta dobradiça é instalada?

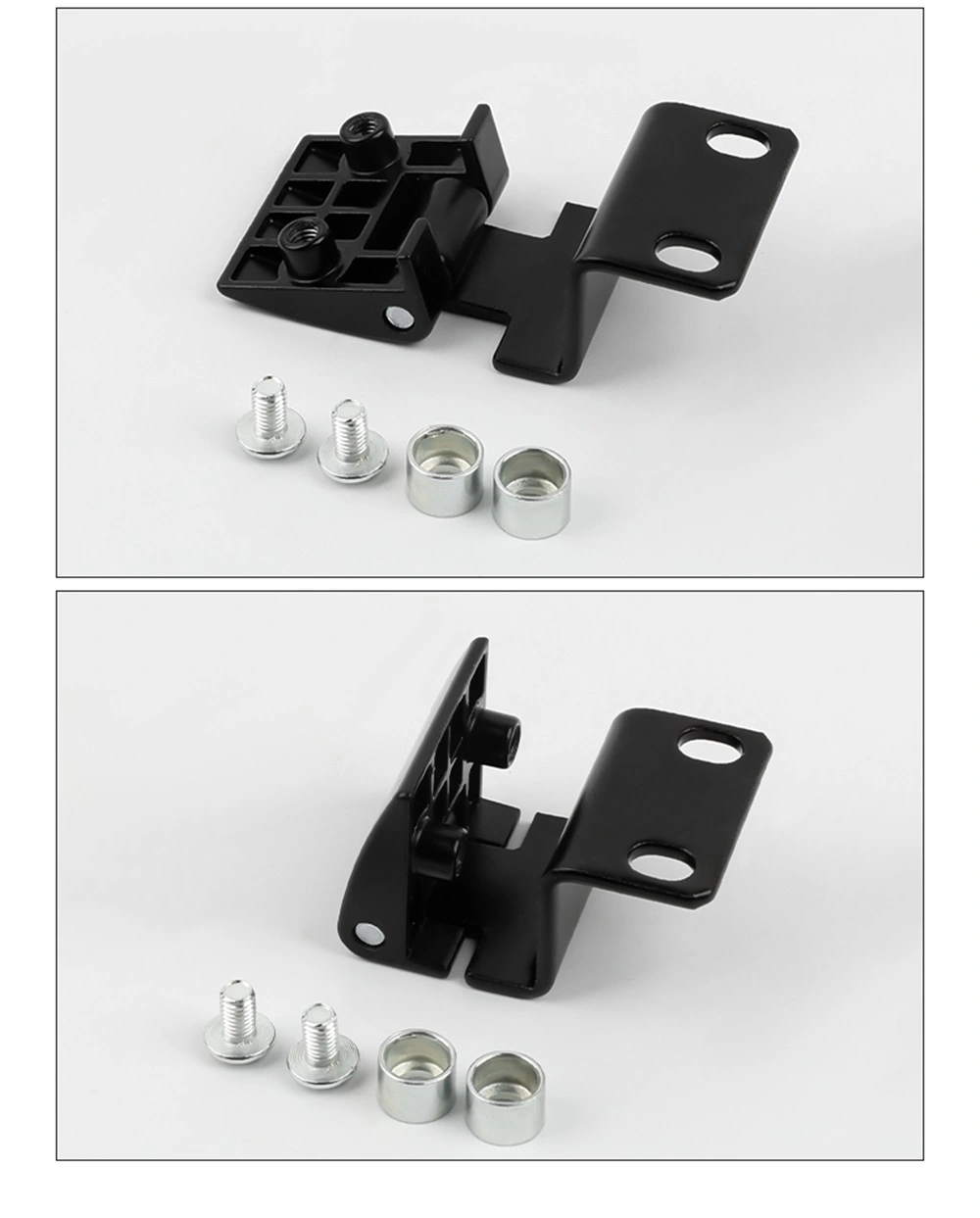

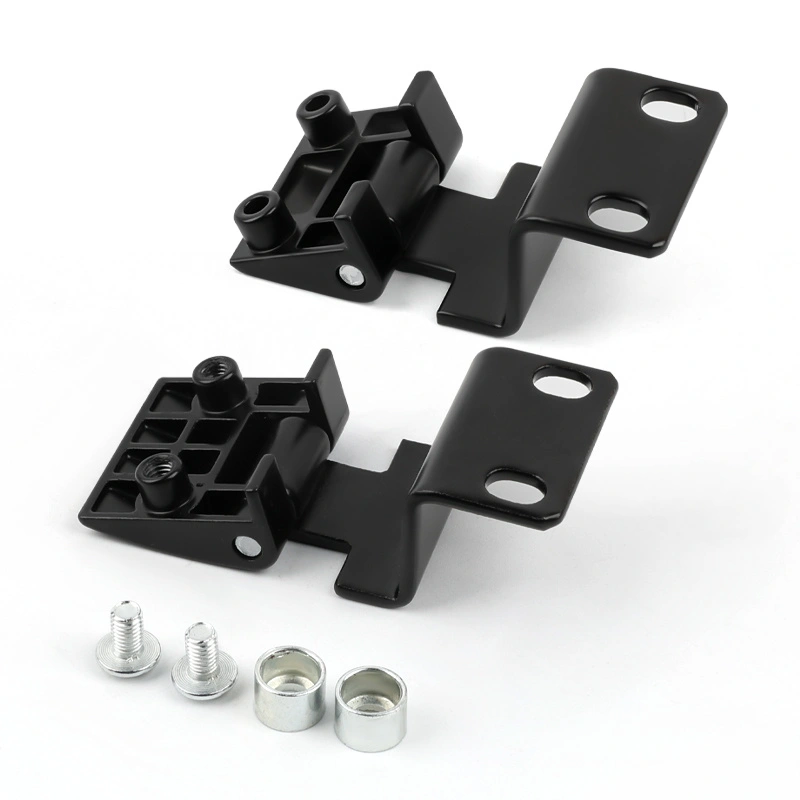

Todos os modelos são parafusados. O corpo da dobradiça dobrado fica preso na borda da moldura da seção C e a placa de montagem frontal é aparafusada à face do painel da porta. Nenhuma soldagem é necessária.

Q4: Qual é a diferença entre as séries CL803, CL901 e CL903?

As séries diferem no tamanho geral, na profundidade da estrutura e na configuração da placa de montagem. Os modelos CL901 são os mais altos, com 39,5 mm de altura total; Os modelos CL803 são mais compactos; Os modelos CL903 cobrem a mais ampla gama de larguras de base, incluindo uma variante estendida de 73,8 mm. Selecione com base no perfil específico da moldura e nas dimensões do painel da porta.

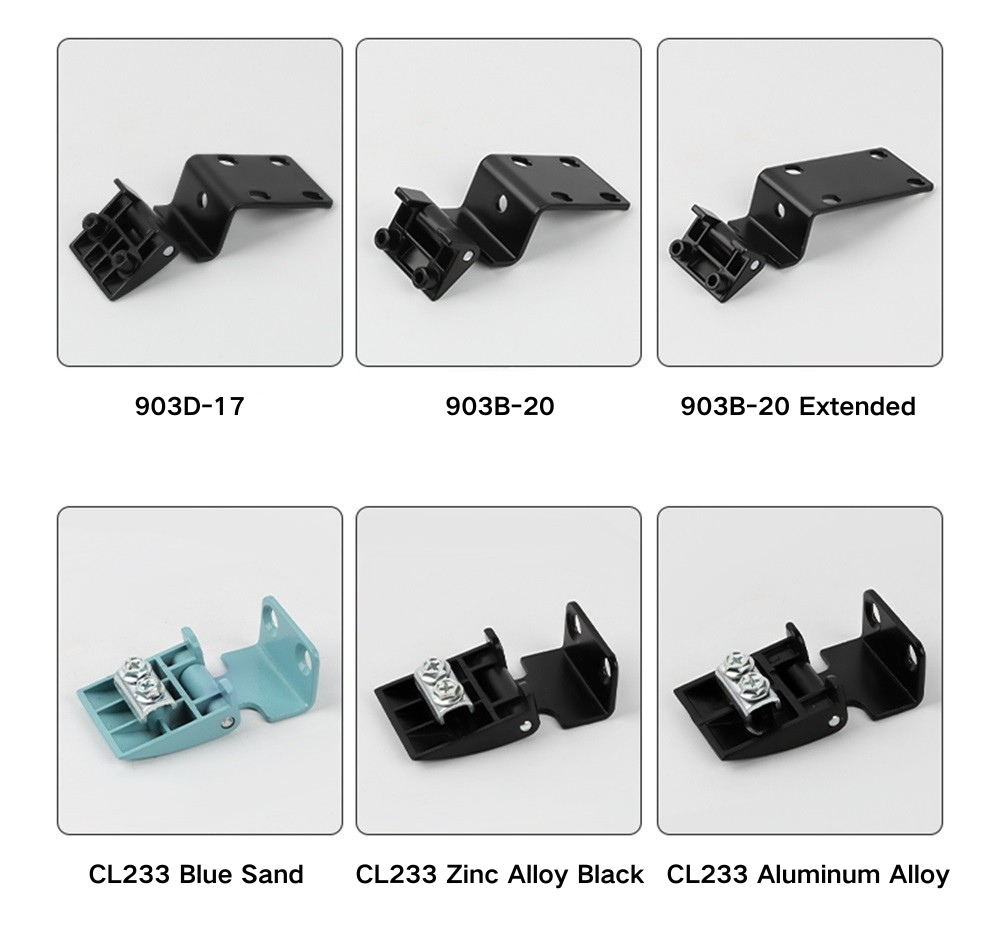

Q5: O que torna o CL233 diferente das outras séries?

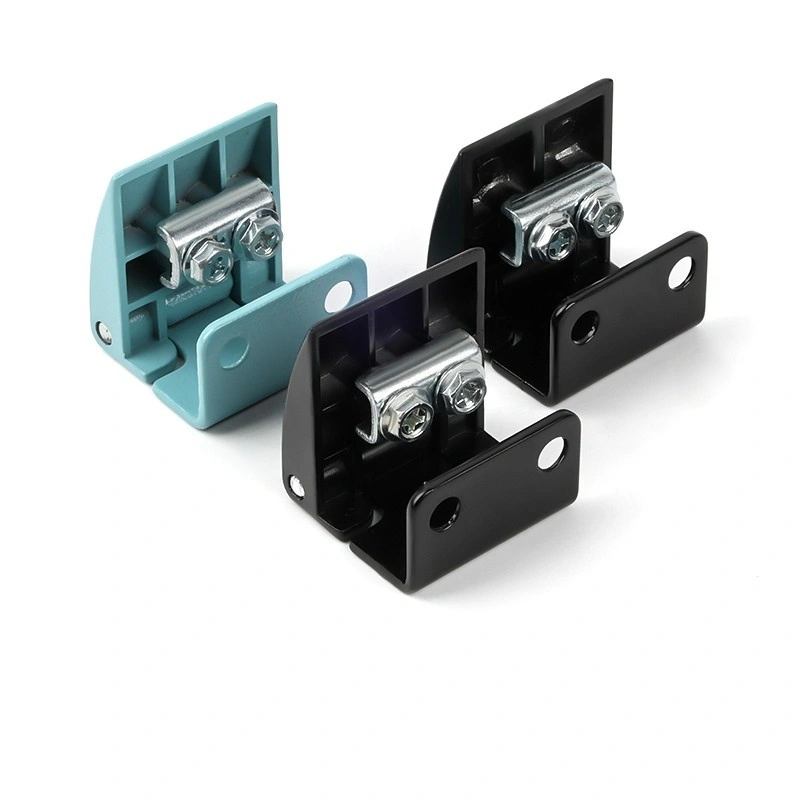

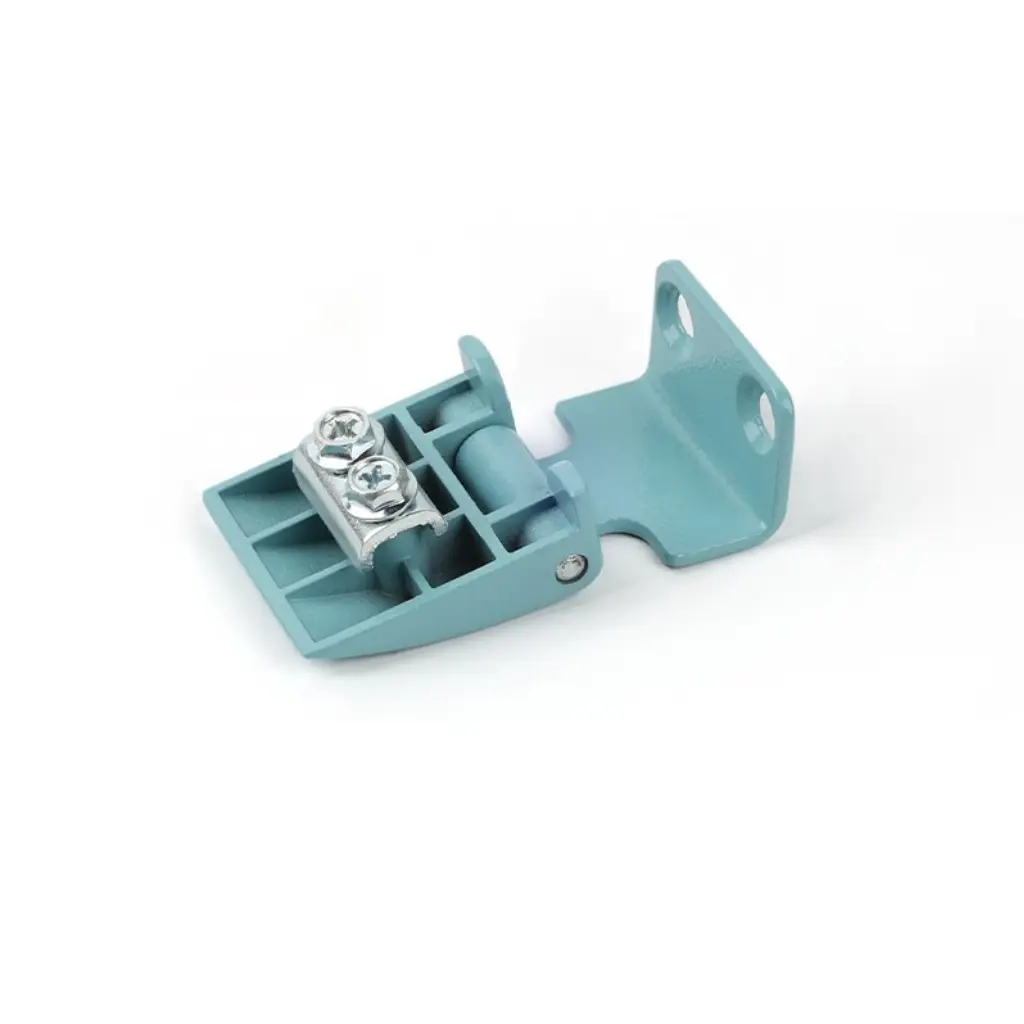

O CL233 está disponível em três variantes – liga de zinco preto, liga de zinco azul areia e liga de alumínio – tornando-o o único modelo da linha com opção de cor e alternativa de material leve. As dimensões da placa frontal (39 × 20 mm) são semelhantes às do CL803A-25.

Q6: Como escolho o modelo certo para meu gabinete?

A seleção depende da profundidade do perfil da estrutura do gabinete, da espessura do painel da porta e da preferência da placa de montagem. Os sufixos numéricos (-17, -20, -25) e sufixos de letras (A, B, D, CB, CD) fazem parte da designação do modelo. Consulte os desenhos dimensionais de cada modelo ou entre em contato com a Yitai Lock com as especificações da sua estrutura para obter uma recomendação.

Q7: De que material são feitas as dobradiças?

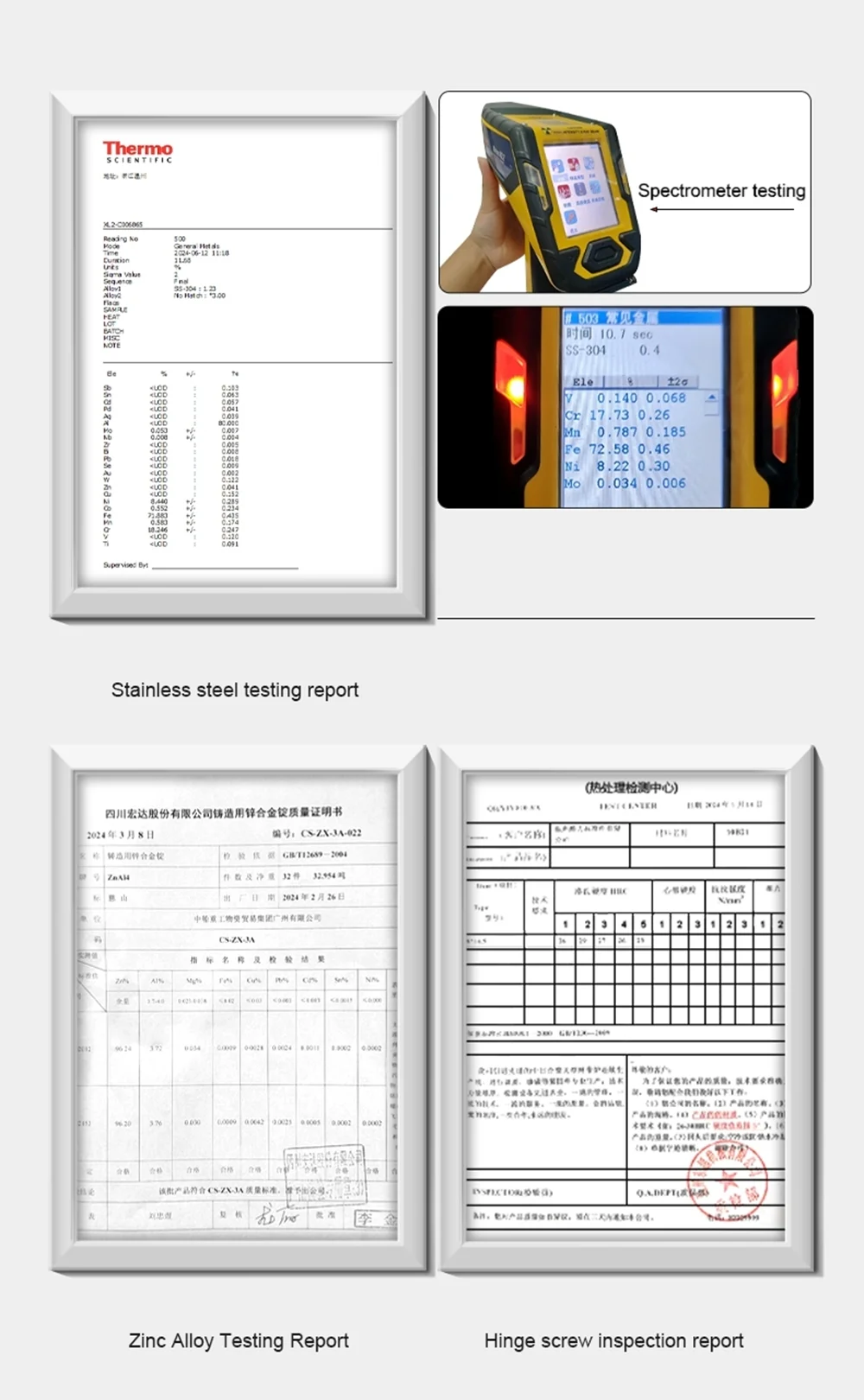

A maioria dos modelos é de liga de zinco preta. O CL233 também está disponível em liga de zinco azul areia e liga de alumínio. A construção em liga de zinco proporciona boa consistência dimensional da fundição sob pressão e lida bem com ambientes de gabinetes industriais internos padrão.

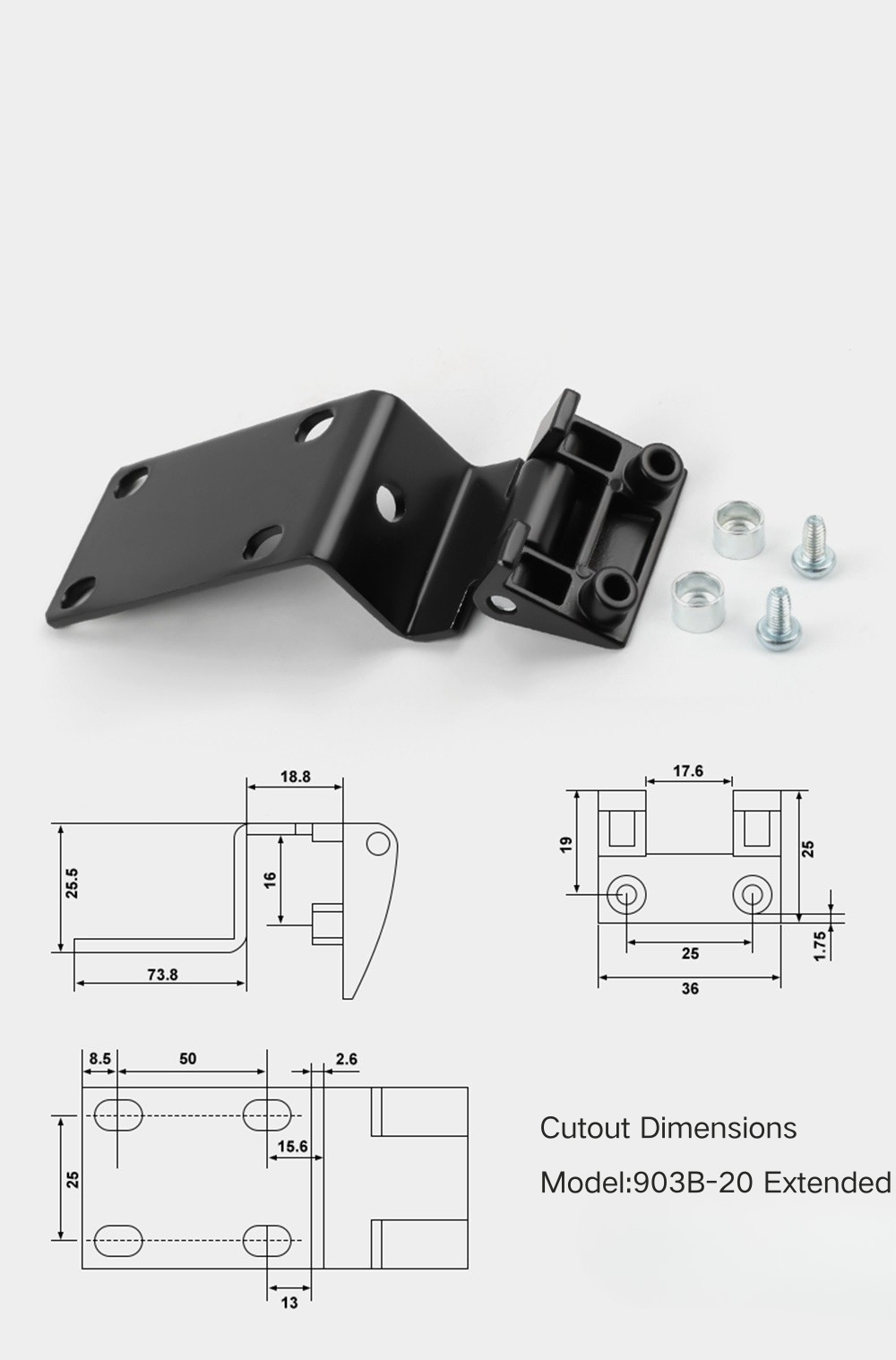

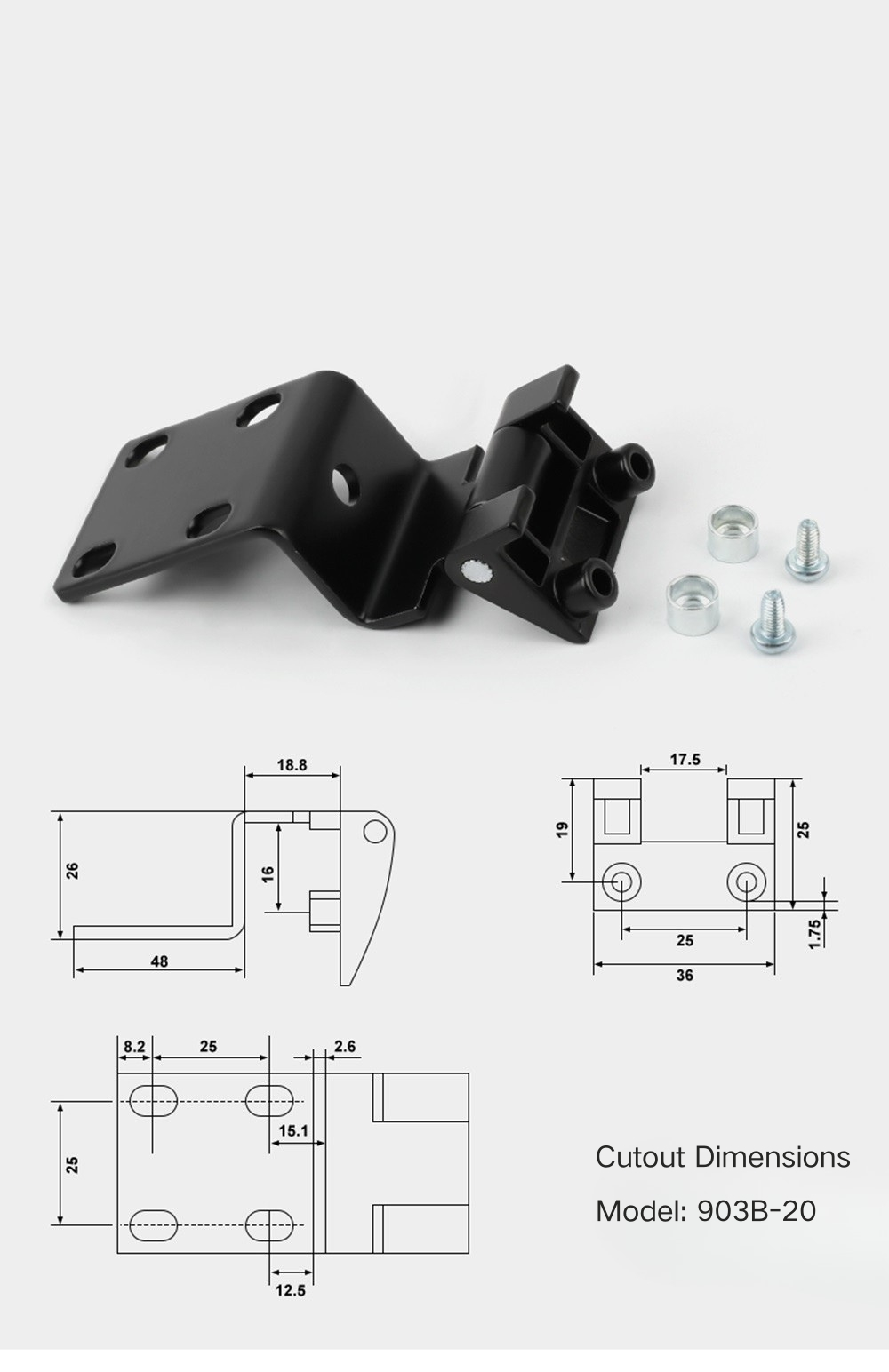

Q8: O CL903B-20 Extended é adequado para perfis de estrutura mais profundos?

Sim – o CL903B-20 Extended tem uma largura de base de 73,8 mm, que é consideravelmente mais larga que o CL903B-20 padrão com 48 mm. É a escolha certa quando o perfil da estrutura do gabinete requer uma base de dobradiça mais longa para unir um canal de seção C mais profundo.
