Dobradiça tripla para gabinetes industriais

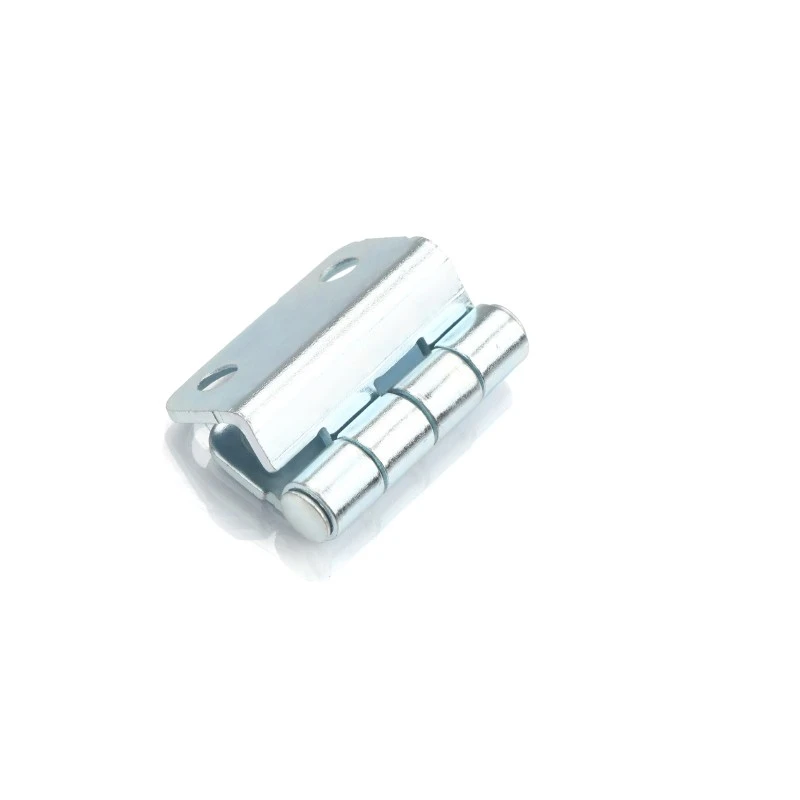

Aqueles que compram dobradiças de gabinete industrial da Yitai Lock descobrirão que a dobradiça tripla para gabinetes industriais CL252 é de tamanho único, 38 × 37 mm - compacta o suficiente para portas de gabinete menores, onde uma dobradiça de tamanho normal pareceria deslocada. O formato de dobra tripla confere a cada folha um perfil escalonado, que é o que permite que a dobradiça passe pela borda da porta e pela borda da moldura sem emperrar quando a porta balança. O cano de Φ5 mm passa por todas as três juntas e mantém o pivô estável durante o ciclo normal da porta.

Estrutura e Dimensões

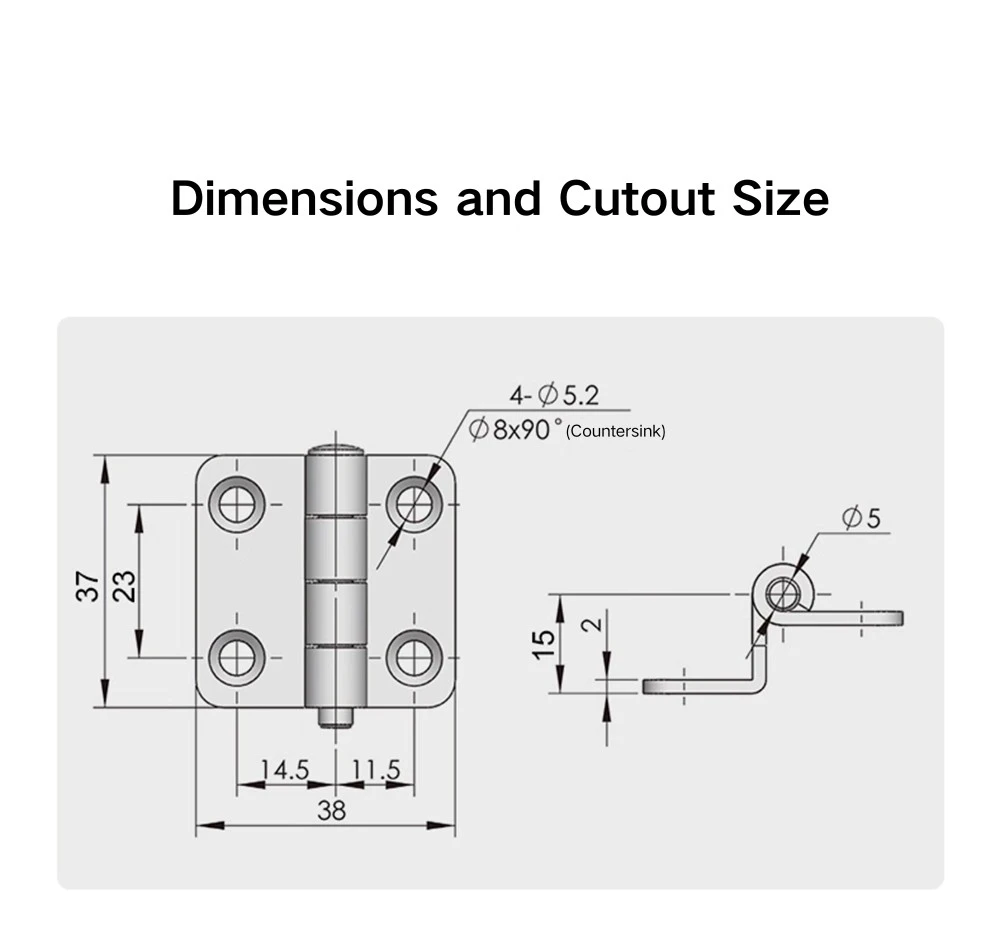

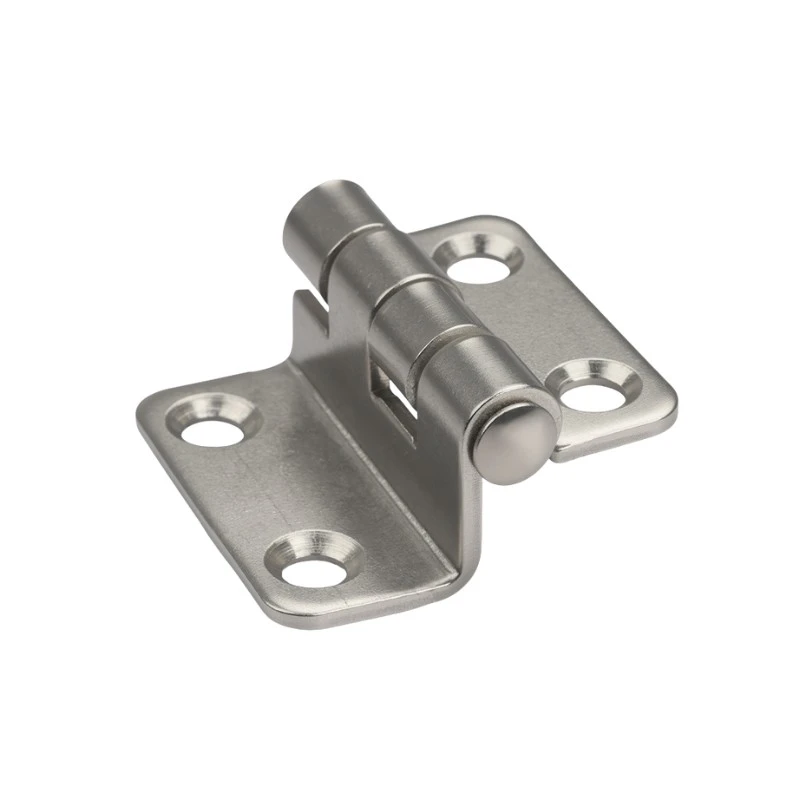

A dobradiça tripla para gabinetes industriais mede 38 mm de largura e 37 mm de altura total, com uma extensão de junta de 23 mm no centro. As duas folhas são assimétricas – a folha mais larga tem 14,5 mm e a folha mais estreita tem 11,5 mm – o que significa que a dobradiça não é reversível entre a porta e o aro sem trocar de lado. O diâmetro do cano é de Φ5 mm, e o perfil lateral apresenta altura total de 15 mm com degrau de 2 mm na dobra, conferindo à folha seu formato deslocado.

Cada folha da Dobradiça Tripla para Armários Industriais possui dois furos de montagem: Φ5,2 mm de diâmetro com escareador de Φ8×90°, para quatro pontos de fixação no total. O perfil escareado permite que os parafusos de cabeça chata fiquem nivelados com a superfície da folha, para que não haja hardware orgulhoso da face da dobradiça após a instalação. O comprimento do parafuso deve ser selecionado com base no painel da porta e na espessura da moldura no local de montagem.

Tratamento de Superfície e Material

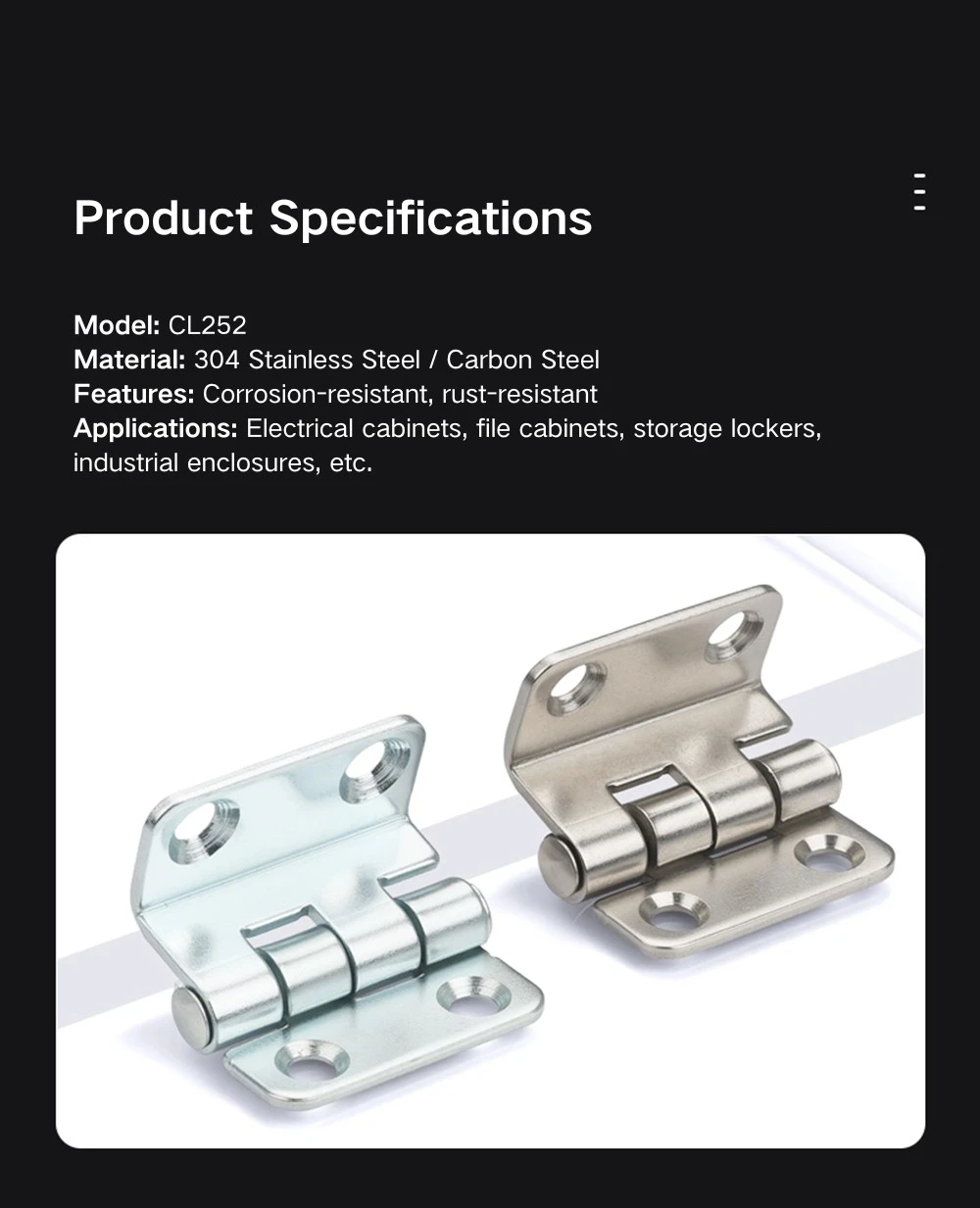

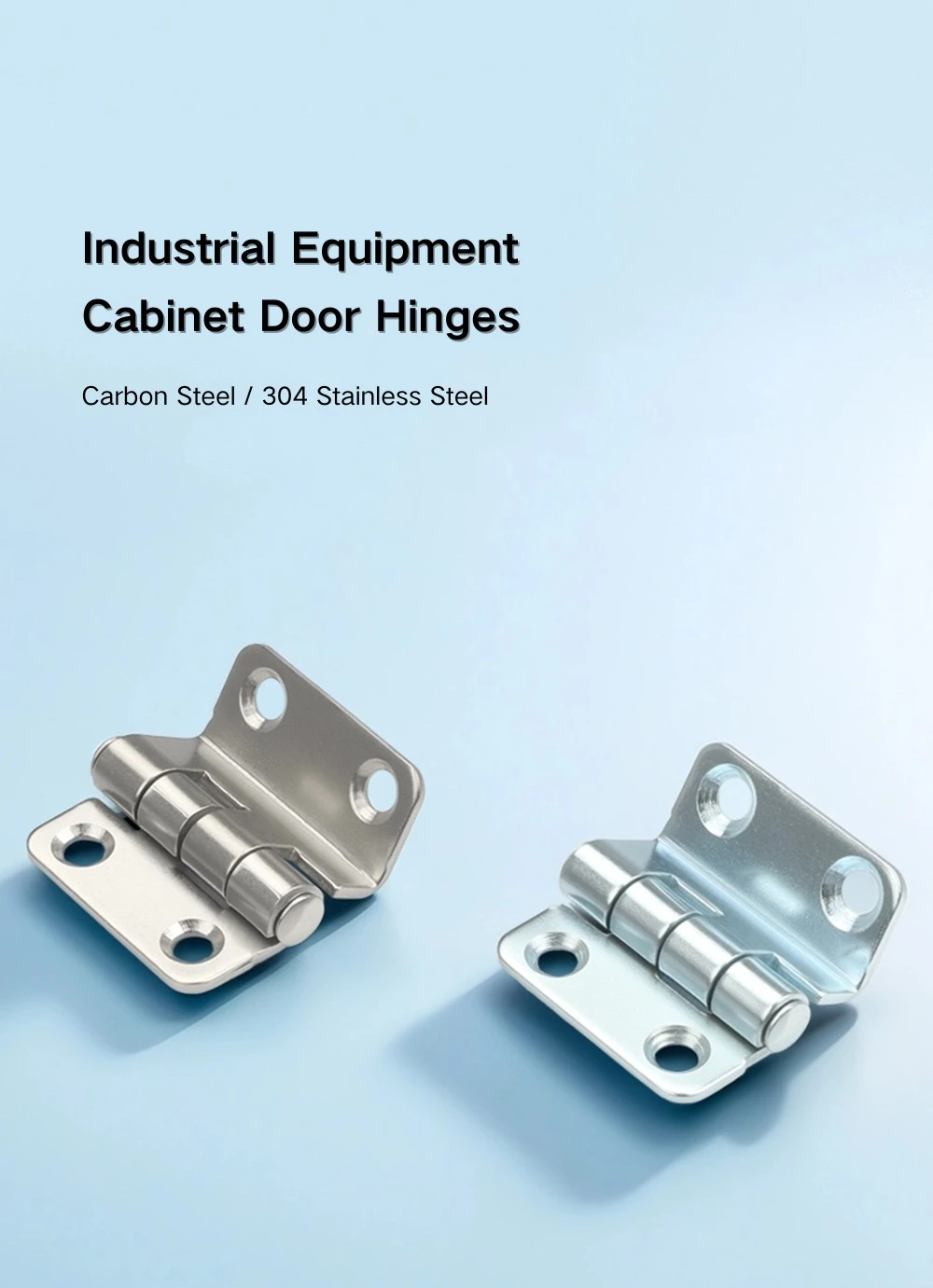

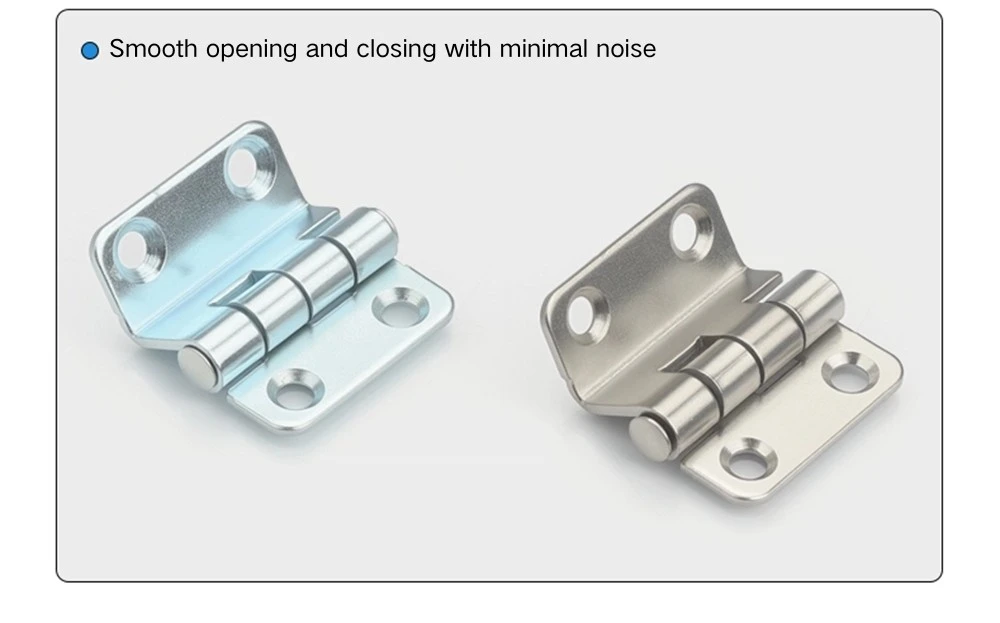

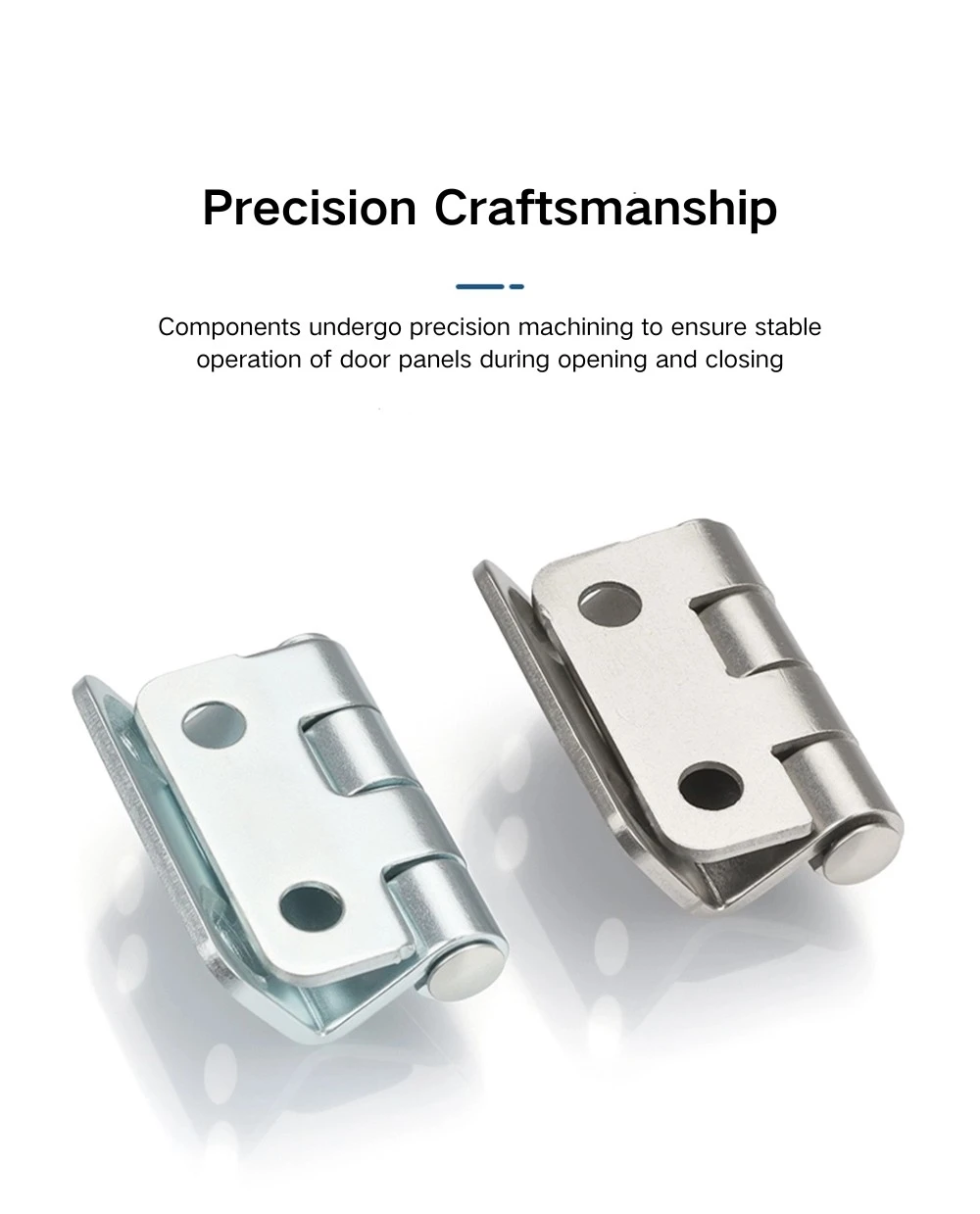

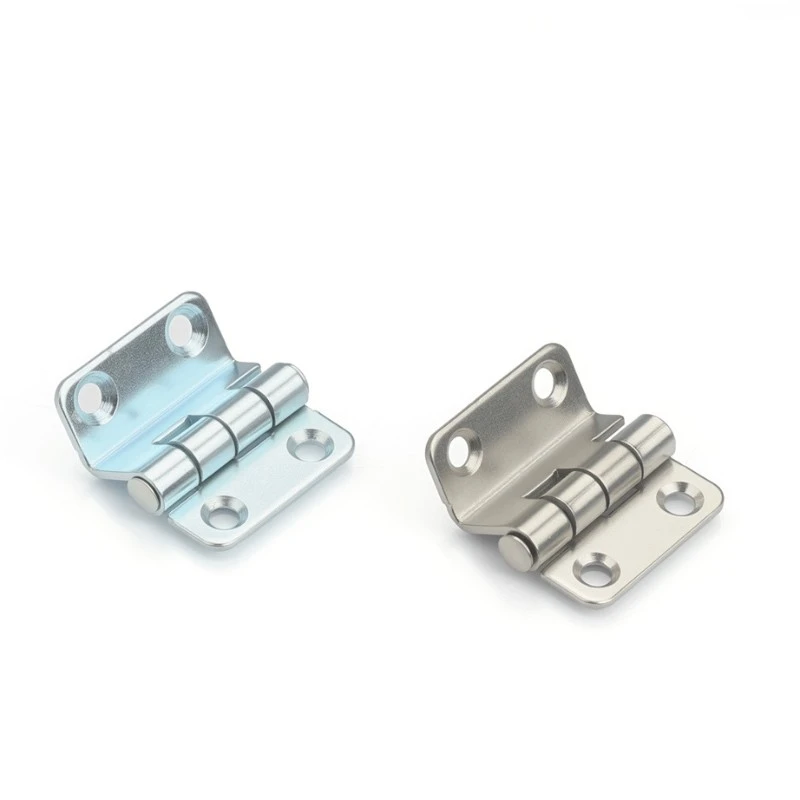

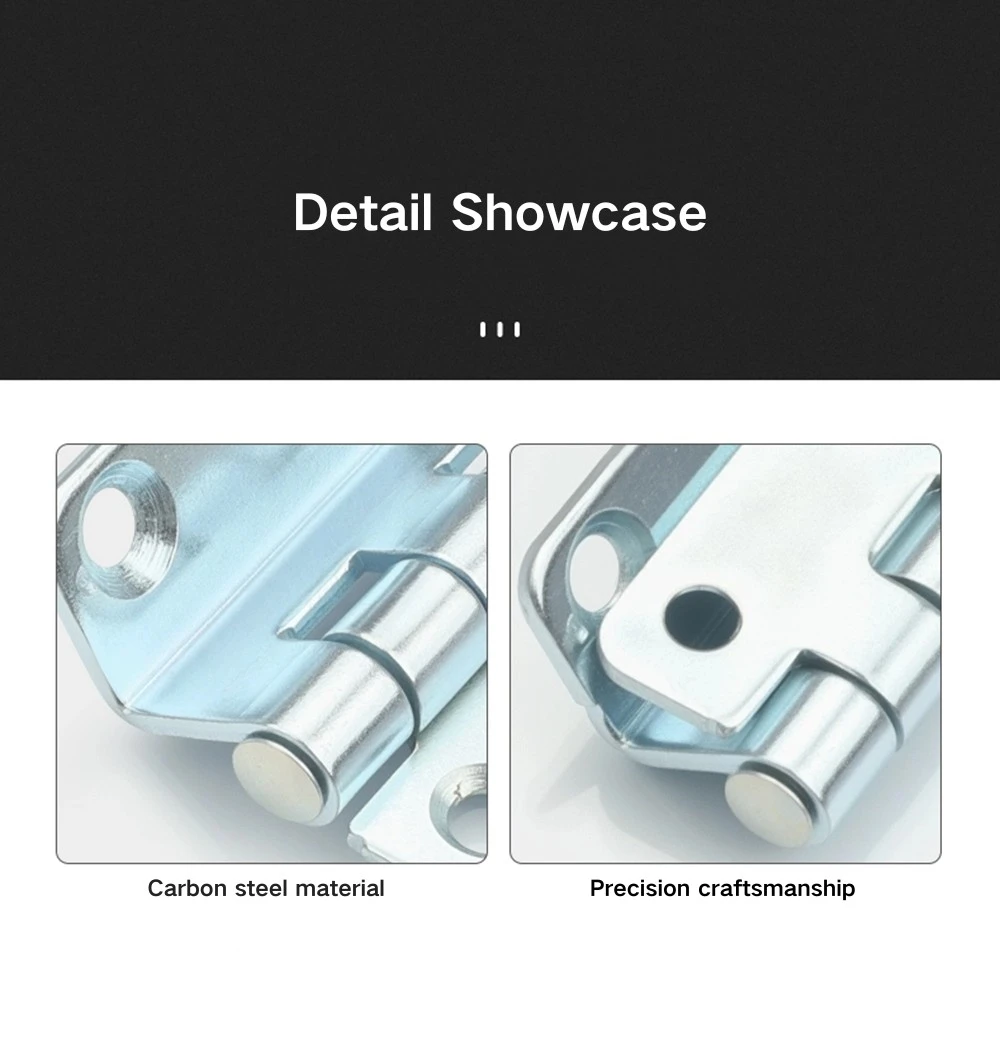

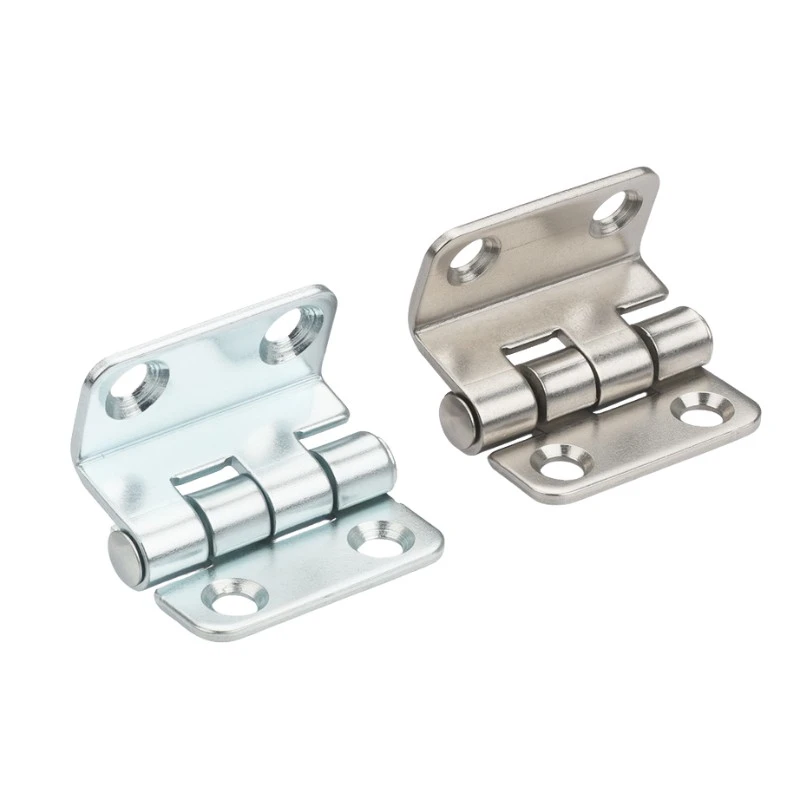

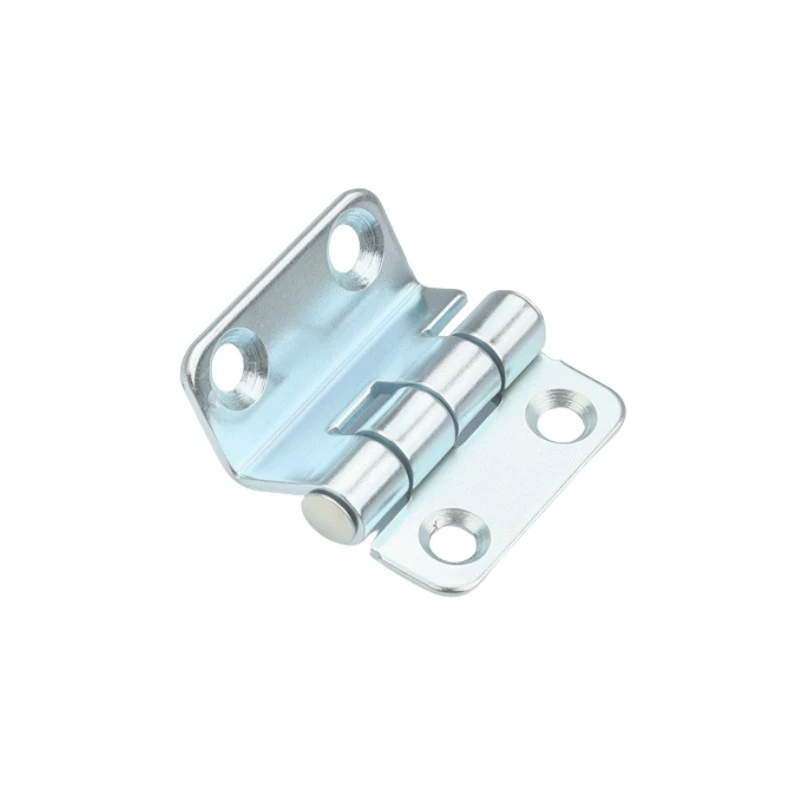

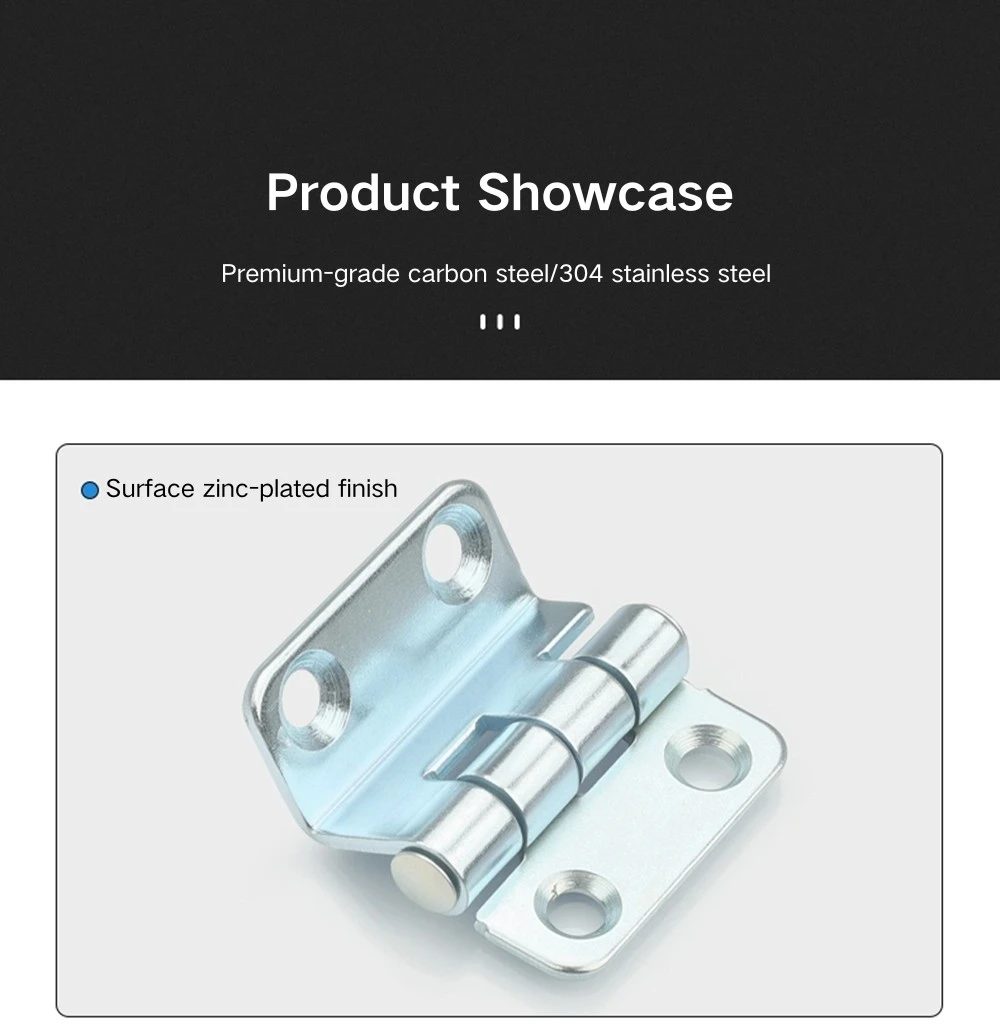

A dobradiça tripla para gabinetes industriais está disponível em duas opções de materiais. A versão em aço carbono possui acabamento galvanizado que fornece proteção contra corrosão para ambientes internos padrão — quadros de distribuição, painéis de controle e gabinetes de equipamentos em espaços secos ou climatizados. É a escolha mais comum para aplicações gerais de gabinetes industriais onde os requisitos de custo e corrosão são moderados.

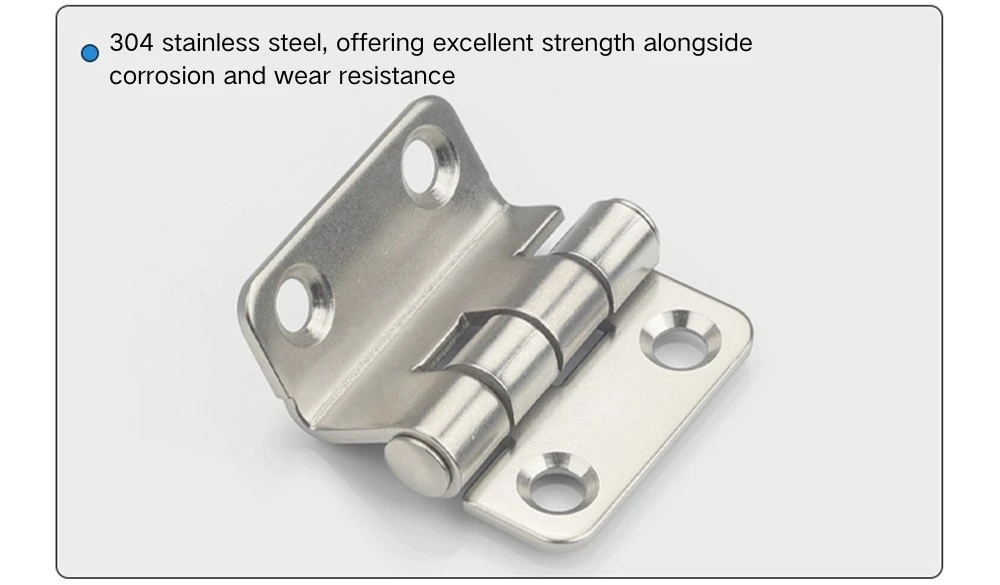

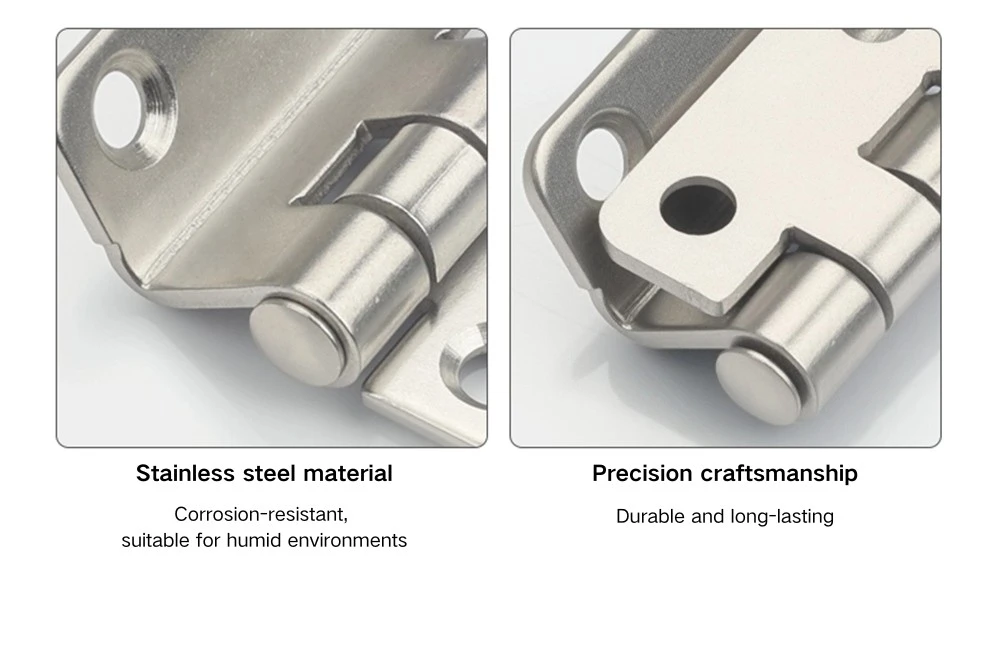

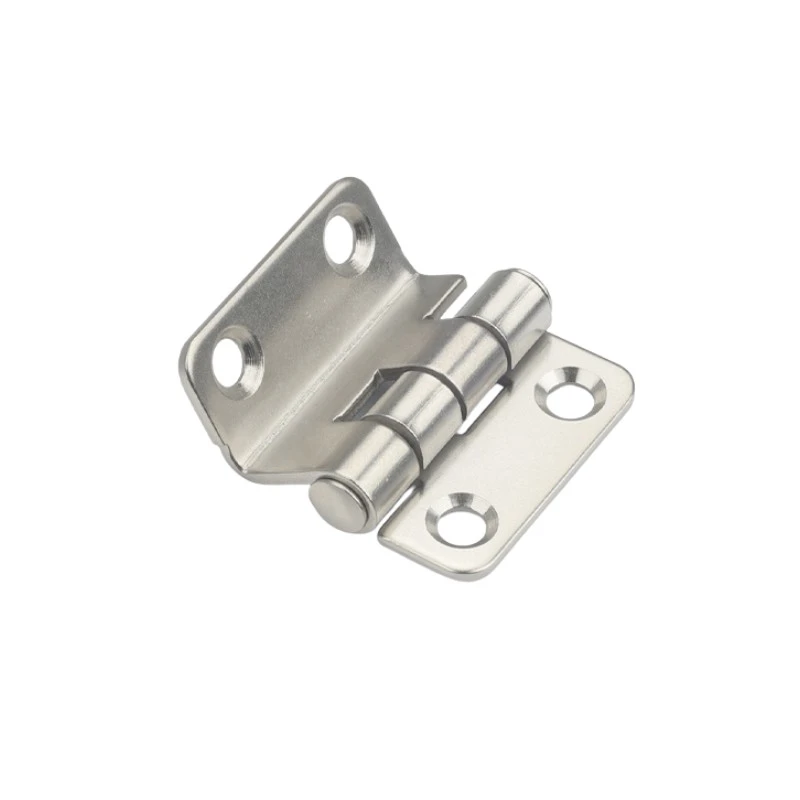

A dobradiça tripla de aço inoxidável 304 para gabinetes industriais passa por polimento vibratório, que proporciona uma superfície fosca consistente ao girar as peças para remover rebarbas e arestas vivas. Este não é um acabamento escovado ou espelhado - o resultado é uma aparência uniforme e de baixo brilho, adequada para uso industrial. A versão inoxidável é a escolha certa para gabinetes em ambientes úmidos, instalações externas ou em qualquer lugar onde o acabamento em aço carbono galvanizado não resistisse ao longo do tempo.

Cenários de aplicação

A dobradiça tripla para gabinetes industriais é um ajuste prático para portas de painéis de distribuição elétrica, gabinetes de quadros de distribuição e portas de gabinetes de equipamentos industriais onde uma dobradiça compacta montada com parafuso com um ângulo de abertura de 90° é o que é necessário. O tamanho reduzido funciona bem em portas de armários mais leves e gabinetes onde uma dobradiça grande seria desproporcional ao tamanho da porta.

A instalação somente parafusada na dobradiça tripla para gabinetes industriais também a torna adequada para fabricantes de gabinetes que não soldam dobradiças durante a fabricação - os quatro pontos de fixação escareados vão diretamente para o painel e moldura da porta sem qualquer preparação adicional. O ângulo de abertura de 90° é suficiente para a maioria dos requisitos de acesso ao painel, e o assentamento nivelado do parafuso mantém a face da porta limpa depois que a dobradiça é instalada.

Perguntas frequentes

Q1: Quais são as dimensões da dobradiça CL252?

O CL252 tem 38 mm de largura e 37 mm de altura total, com envergadura de 23 mm. As duas folhas são assimétricas — 14,5 mm de um lado e 11,5 mm do outro. O diâmetro do cano é Φ5 mm.

P2: Como o CL252 é instalado?

A instalação é feita apenas por montagem com parafuso – sem soldagem. Cada folha possui dois furos escareados de Φ5,2 mm (Φ8×90°), totalizando quatro pontos de fixação. Os parafusos de cabeça chata ficam nivelados com a superfície da folha após a instalação.

Q3: Quais materiais estão disponíveis?

O CL252 vem em aço carbono galvanizado e aço inoxidável 304 com acabamento polido vibratório. O aço carbono é adequado para ambientes internos e secos; o aço inoxidável é a melhor escolha para aplicações de gabinetes úmidos ou externos.

Q4: O que é polimento vibratório?

O polimento vibratório é um processo rotativo que remove rebarbas e arestas vivas da superfície da peça, deixando um acabamento fosco consistente e de baixo brilho. Não é um acabamento escovado ou espelhado. Na versão em aço inoxidável CL252, proporciona uma aparência industrial uniforme, sem marcas superficiais reflexivas ou direcionais.

Q5: As duas folhas são intercambiáveis ​​entre porta e moldura?

Não — as folhas são assimétricas (14,5 mm e 11,5 mm), portanto os lados mais largos e mais estreitos são fixos. Certifique-se de orientar a dobradiça com a folha correta contra o painel da porta e a moldura antes de furar ou fixar.

Q6: Para quais tipos de gabinete o CL252 é adequado?

A dobradiça de gabinete industrial CL252 é usada em portas de painéis de distribuição elétrica, gabinetes de quadros de distribuição, portas de gabinetes de controle e gabinetes de equipamentos industriais em geral - especialmente onde uma dobradiça compacta montada com parafuso é preferida e um ângulo de abertura de 90° é suficiente.
