Dobradiça Offset Assimétrica – O que é e onde faz a diferença

A maioria das dobradiças são simétricas – as duas folhas são do mesmo tamanho e o pivô fica no centro do espaço entre a porta e a moldura. Umdobradiça deslocada assimétricaquebra esse padrão deliberadamente e a compreensão do porquê revela muito sobre os problemas específicos que foi projetado para resolver.Yitailockfornece dobradiças offset assimétricas para gabinetes elétricos e gabinetes industriais onde a geometria padrão da dobradiça simplesmente não funciona.

O que o torna diferente?

Em uma dobradiça padrão, o ponto de articulação fica bem na borda da porta. Isso significa que a porta gira em um arco que carrega a borda de volta para a abertura do gabinete à medida que ela se abre - o que limita a largura que a porta pode girar antes que a borda prenda na moldura ou nos componentes internos.

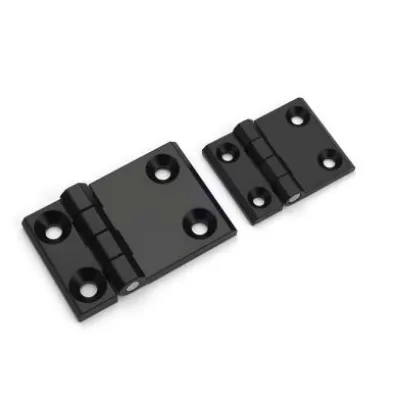

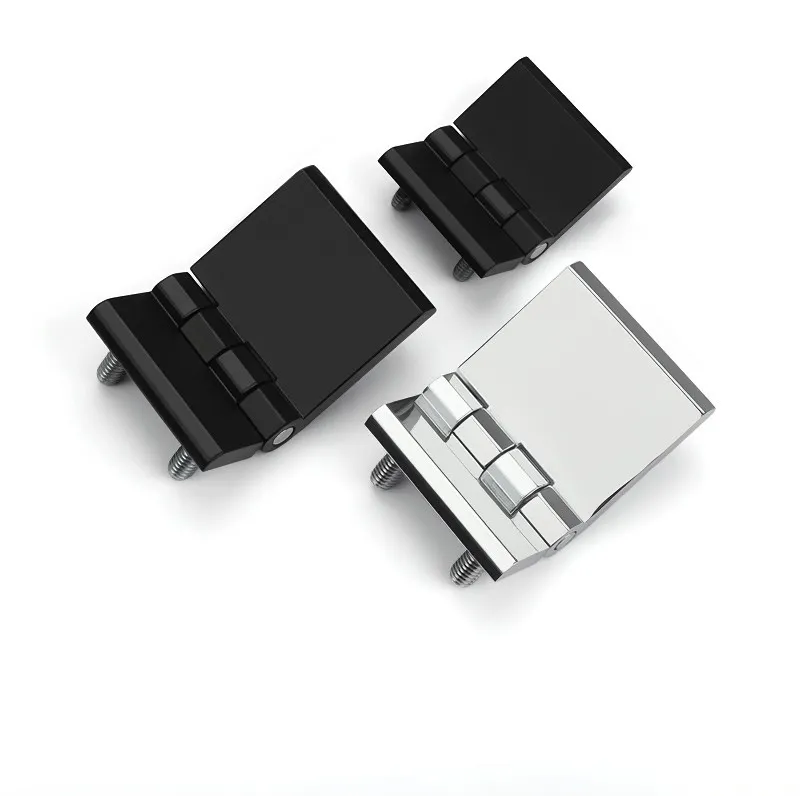

Umdobradiça deslocada assimétricamove o ponto de articulação para longe da borda da porta criando um deslocamento em uma ou ambas as folhas. O resultado é que a porta oscila num arco mais amplo, limpando a moldura de forma mais limpa e permitindo um maior ângulo de abertura sem que a borda fique suja em nada. Para gabinetes com molduras grossas, componentes internos próximos à borda da porta ou espaços de instalação onde a porta precisa abrir mais de 90 graus sem obstrução, essa geometria resolve um problema que uma dobradiça padrão não consegue.

Onde é usado?

Odobradiça deslocada assimétricaaparece com mais frequência em:

· Gabinetes com caixilhos de portas grossos ou reforçados — onde um pivô de dobradiça padrão faria com que a borda da porta ficasse presa no caixilho em ângulos de abertura mais amplos

· Armários de distribuição com componentes internos próximos à porta — onde a porta precisa limpar a fiação interna ou os componentes de forma limpa quando totalmente aberta

· Armários que exigem ângulos de abertura amplos — especialmente onde o acesso para manutenção exige que a porta gire além de 90 graus sem obstrução

· Construções de gabinetes personalizados — onde a geometria da porta e da moldura não se adequa às proporções padrão das dobradiças e uma folha deslocada é necessária para fazer a geometria funcionar

Material e Especificação

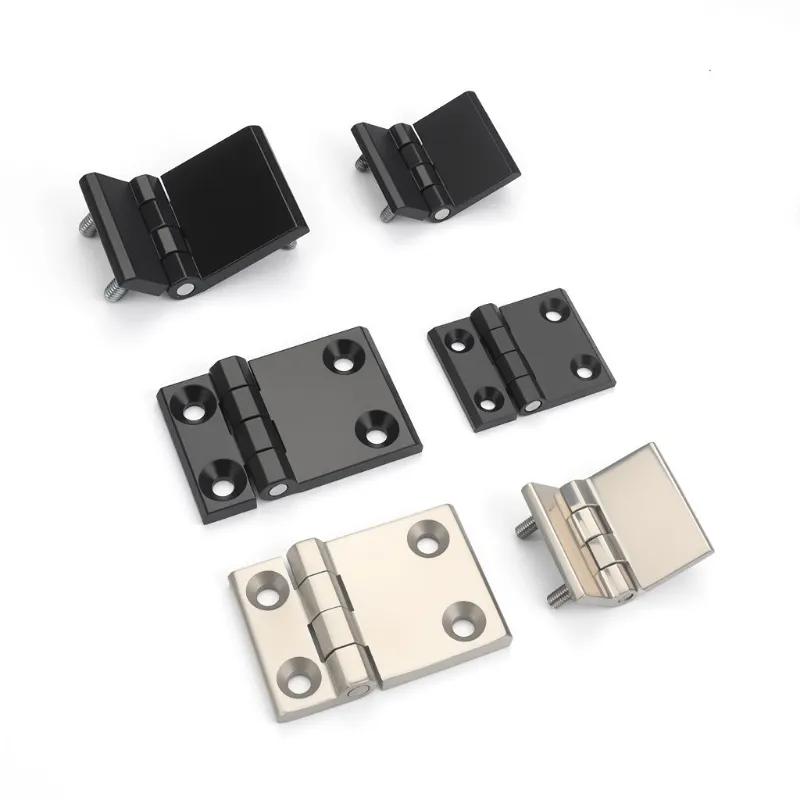

Aço inoxidável e liga de zinco são as opções de material padrão, com a mesma lógica aplicada à maioria das dobradiças de gabinete – aço inoxidável para ambientes externos ou de alta umidade, liga de zinco para gabinetes internos padrão. A dimensão de deslocamento é a especificação chave para confirmar: a distância que o pivô precisa ser movido da borda da porta depende da espessura da moldura e da folga necessária na abertura total. Fazer essa medição corretamente antes do pedido economiza trabalho de ajuste durante a instalação.

Quando o padrão não serve?

A maioria das portas de armário funciona bem com uma dobradiça padrão. A dobradiça deslocada assimétrica existe para situações em que isso não acontece - onde a geometria da porta, moldura ou espaço de instalação cria um problema que apenas um pivô deslocado pode resolver de forma limpa. Para essas aplicações, é a ferramenta certa para o trabalho.
