Dobradiça de aço inoxidável totalmente oculta

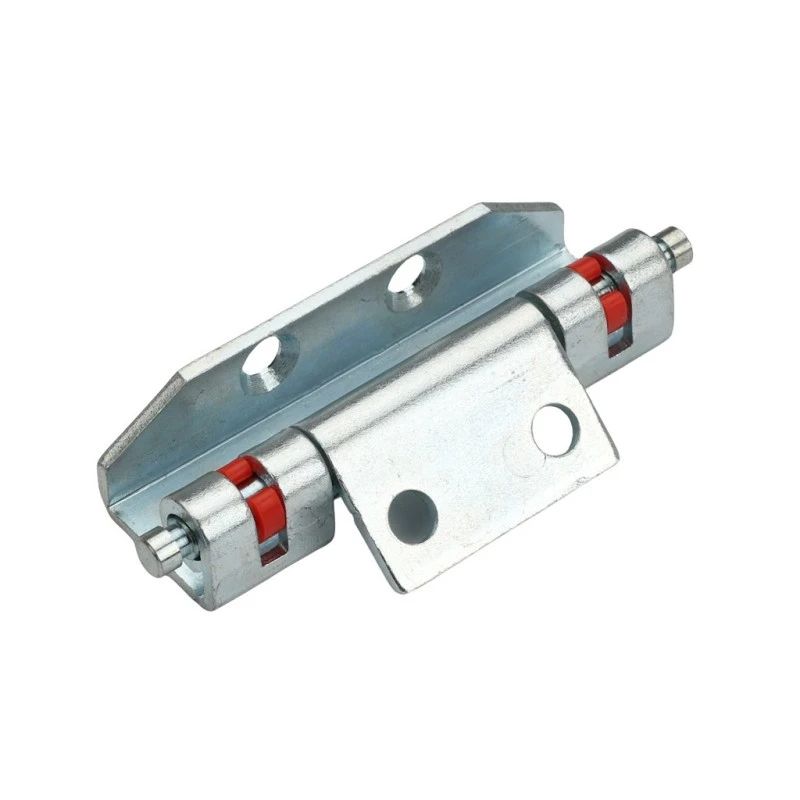

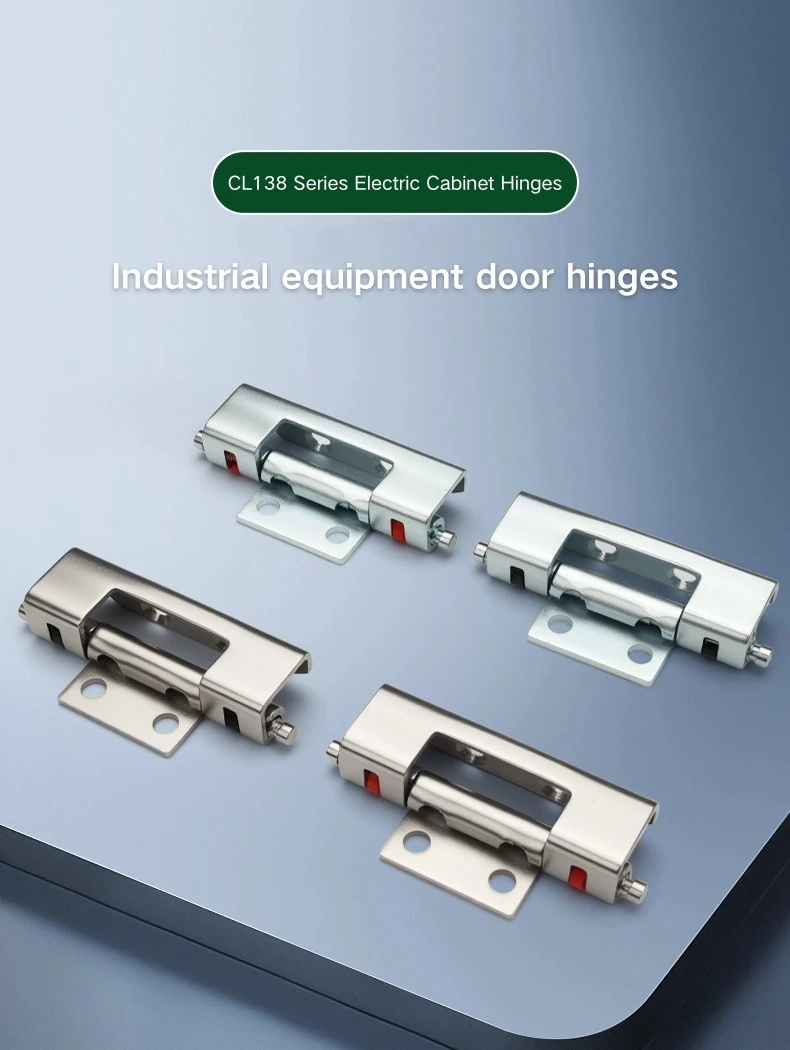

Para aqueles que compram dobradiças de gabinete ocultas no atacado da Yitai Lock, a dobradiça de aço inoxidável totalmente oculta CL138 cobre quatro variantes em dois materiais e duas cores de braçadeira. As versões em aço inoxidável são a escolha natural para gabinetes em ambientes úmidos ou corrosivos, enquanto as opções em aço carbono funcionam bem para construções de gabinetes de distribuição internos padrão. A cor da braçadeira – preta ou vermelha – é uma distinção visual e não funcional, portanto a seleção se resume à preferência ou à combinação do hardware do gabinete existente.

Estrutura e Dimensões

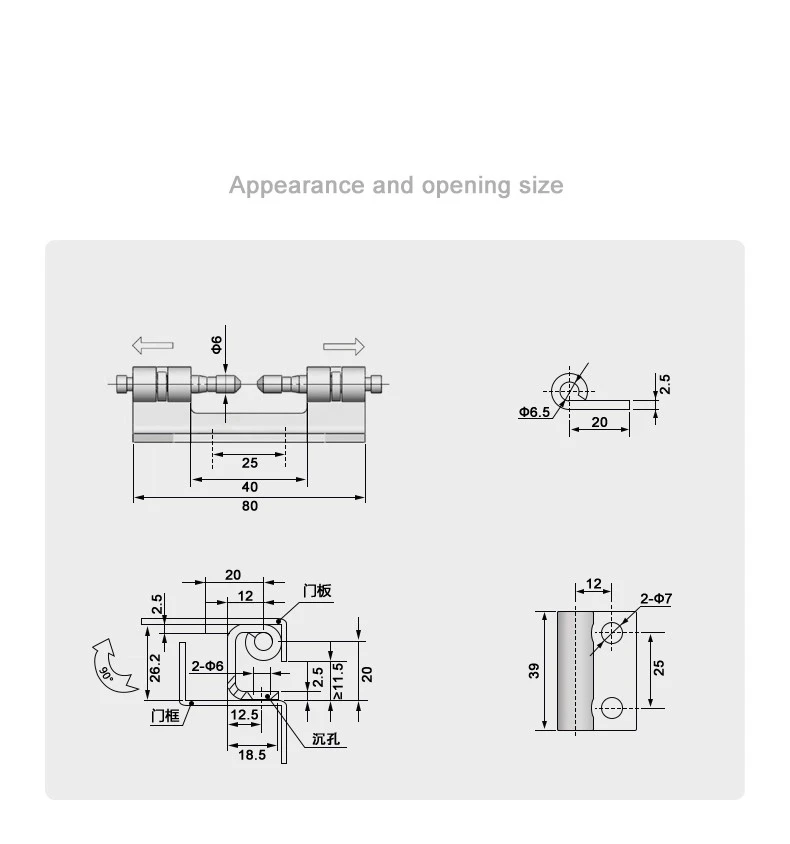

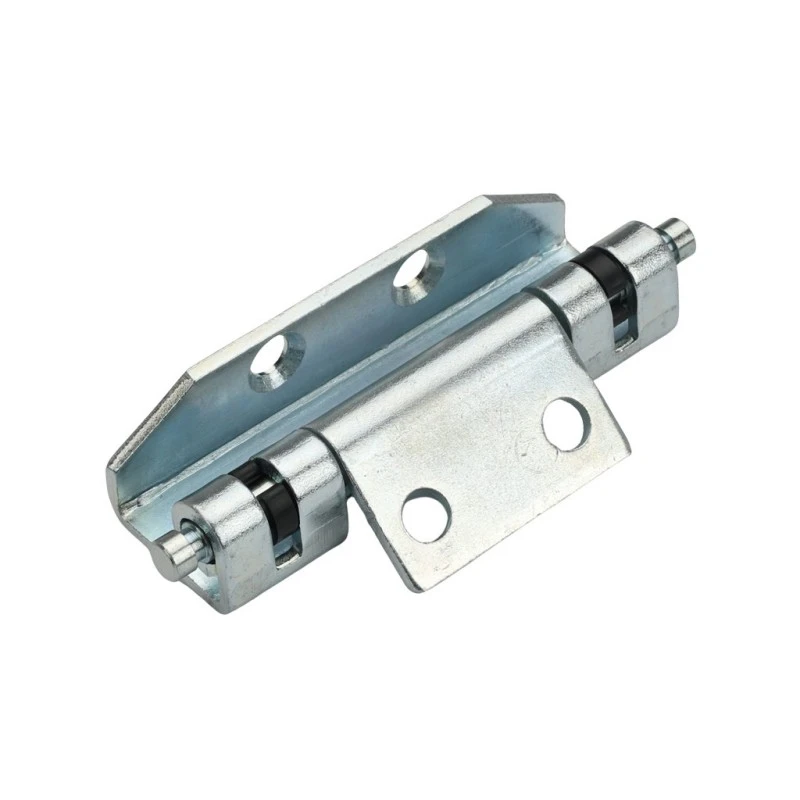

A dobradiça de aço inoxidável totalmente oculta tem um comprimento total de 80 mm, com o corpo da dobradiça percorrendo 40 mm e um vão interno de 25 mm entre as duas extremidades do cilindro. O diâmetro do cano é de Φ6 mm, e as duas seções do cano se estendem cada uma para fora do corpo central, dando à dobradiça seu perfil característico de haltere. O conjunto da braçadeira fica nas extremidades do cilindro e é o que mantém a dobradiça engatada no canal da moldura da porta.

A placa de montagem da dobradiça de aço inoxidável totalmente oculta mede 39 mm de altura e 25 mm de largura, com dois orifícios de montagem de Φ7 mm espaçados de 12 mm da borda. A lateral da estrutura mostra uma profundidade total de 18,5 mm com uma base de 12,5 mm, dois furos de Φ6 mm e um recesso escareado de ≥11,5 mm. O pino de fixação de Φ6,5 mm fica 2,5 mm acima da face da folha com um comprimento de engate de 20 mm.

Instalação e montagem

A dobradiça de aço inoxidável totalmente oculta é instalada por soldagem - a placa de montagem é soldada ao painel da porta e o corpo da dobradiça engata no canal da estrutura durante a montagem. A abertura de 90° significa que a porta gira em um ângulo reto em relação à face do gabinete, o que atende aos requisitos de acesso padrão para a maioria das configurações de gabinete de distribuição e controle.

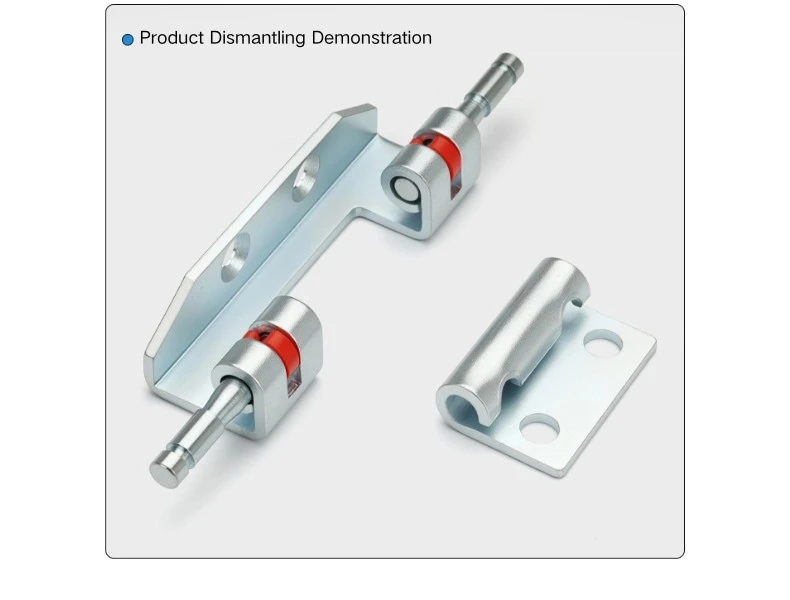

Depois de soldada, a dobradiça de aço inoxidável totalmente oculta fica embutida no perfil da estrutura para que o conjunto do cano e da braçadeira fique oculto do lado de fora. O mecanismo de fixação em cada extremidade do cilindro trava a dobradiça no canal da moldura e pode ser liberado para remoção da porta quando necessário. Este engate oculto também é o que torna a dobradiça compatível com os sistemas de estrutura de gabinete Rittal, onde a geometria do canal se adapta a este tipo de montagem de dobradiça embutida.

Opções de materiais e braçadeiras

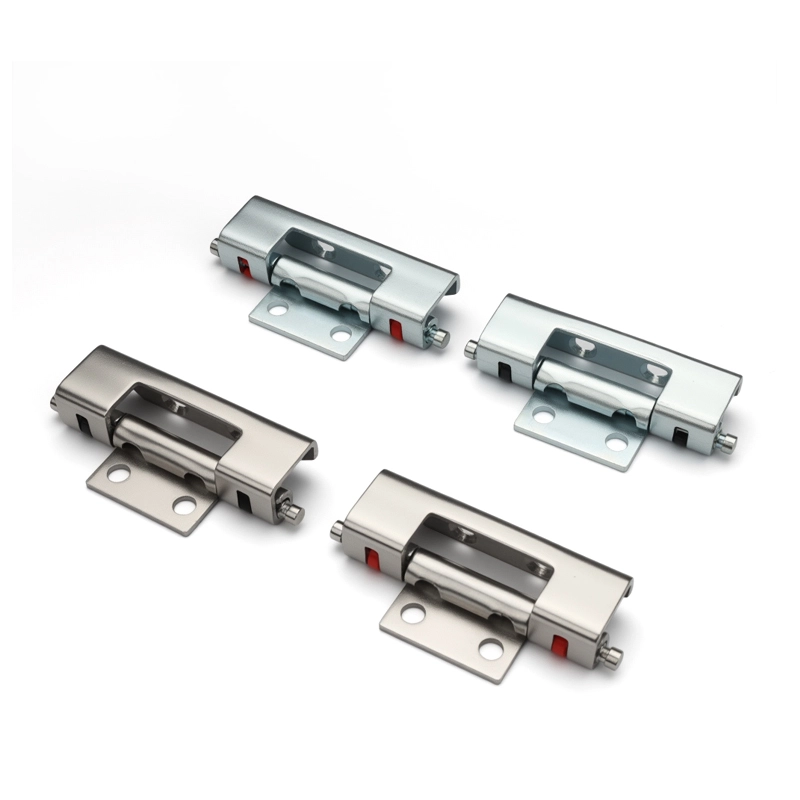

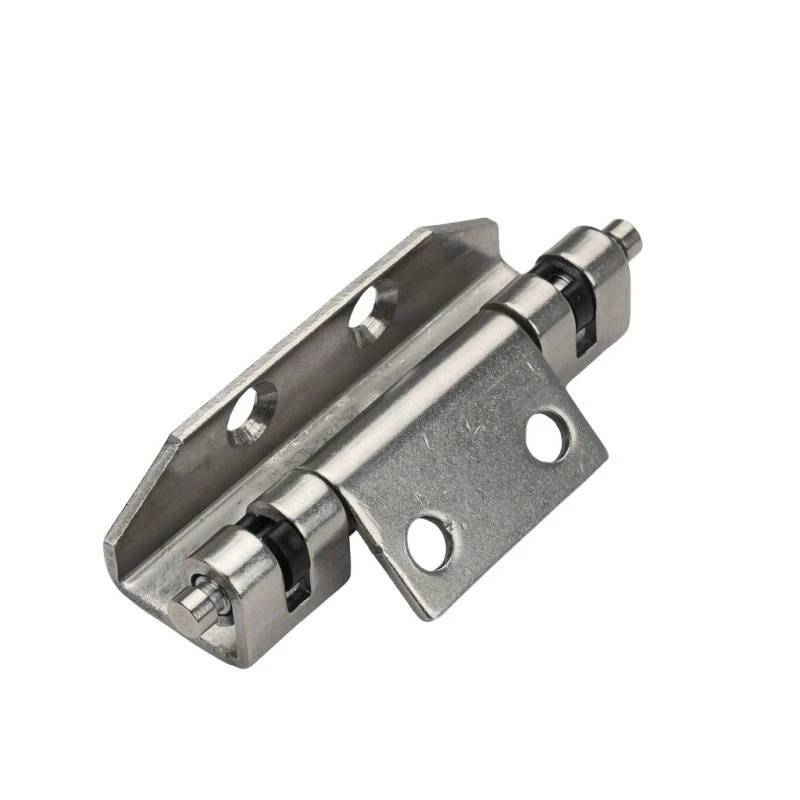

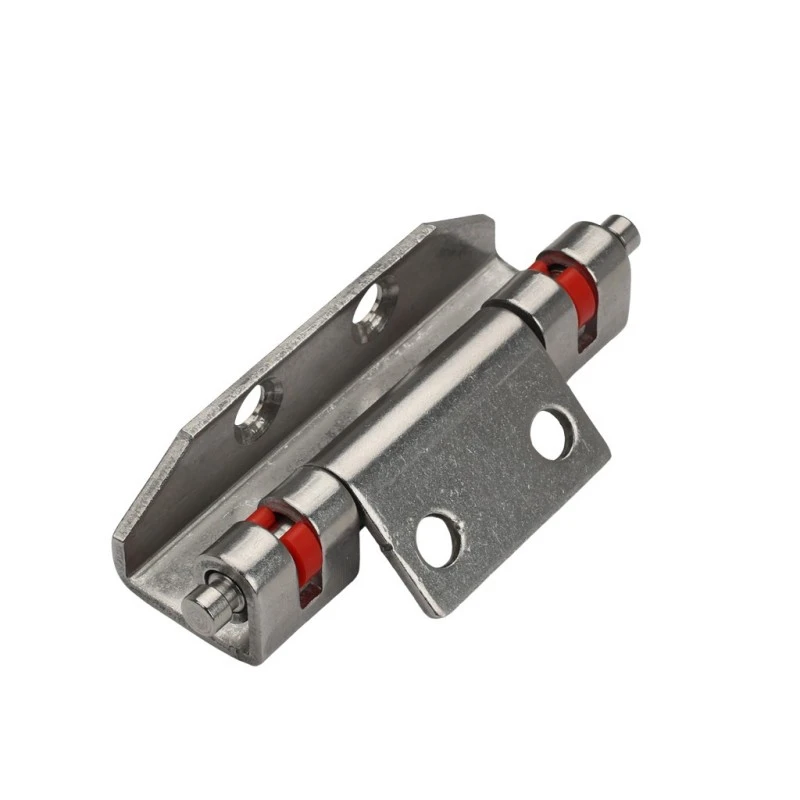

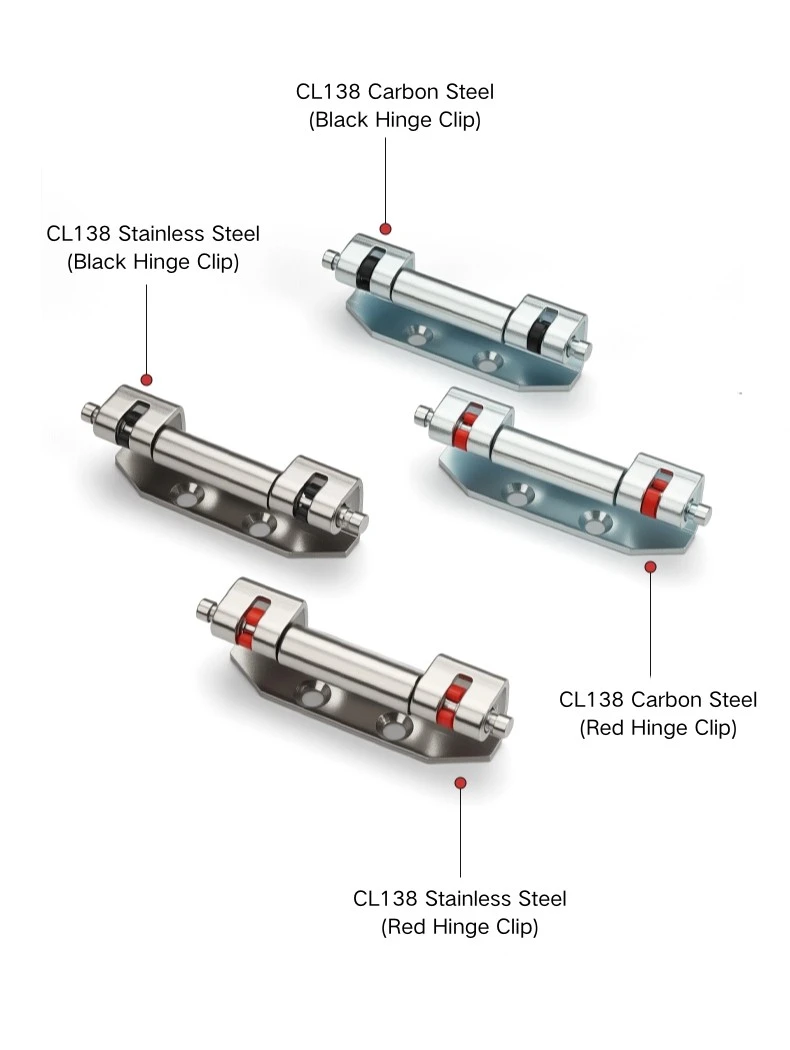

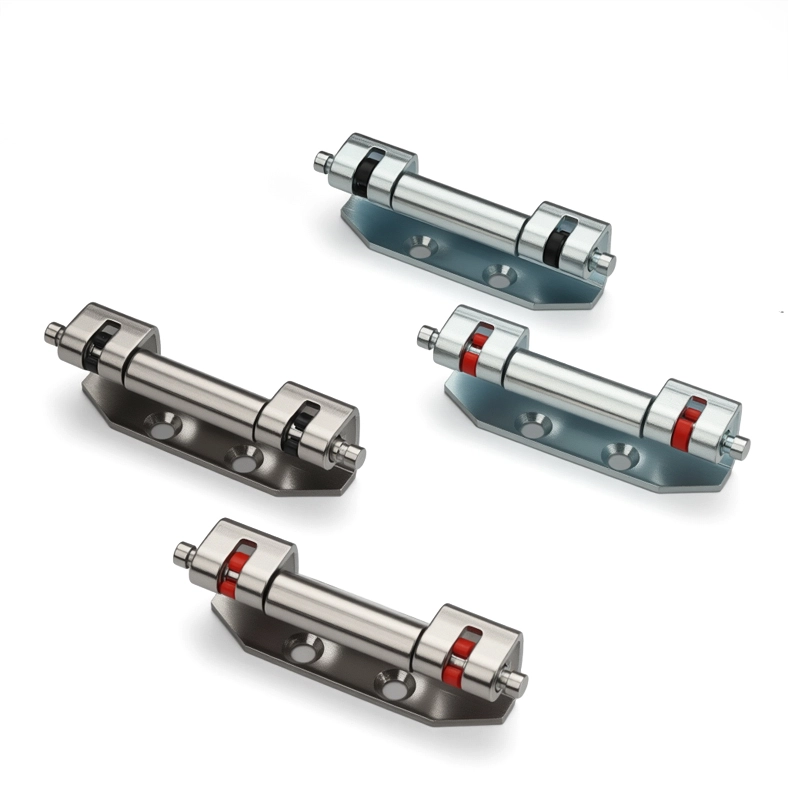

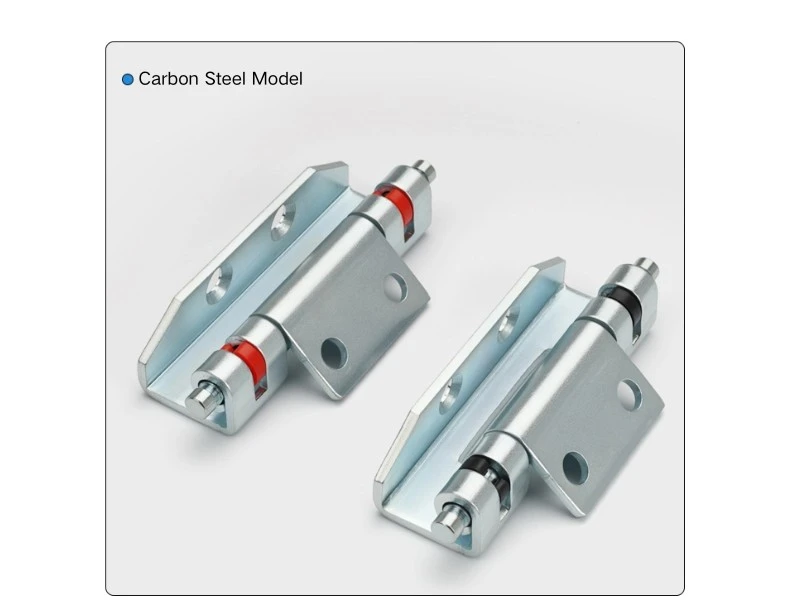

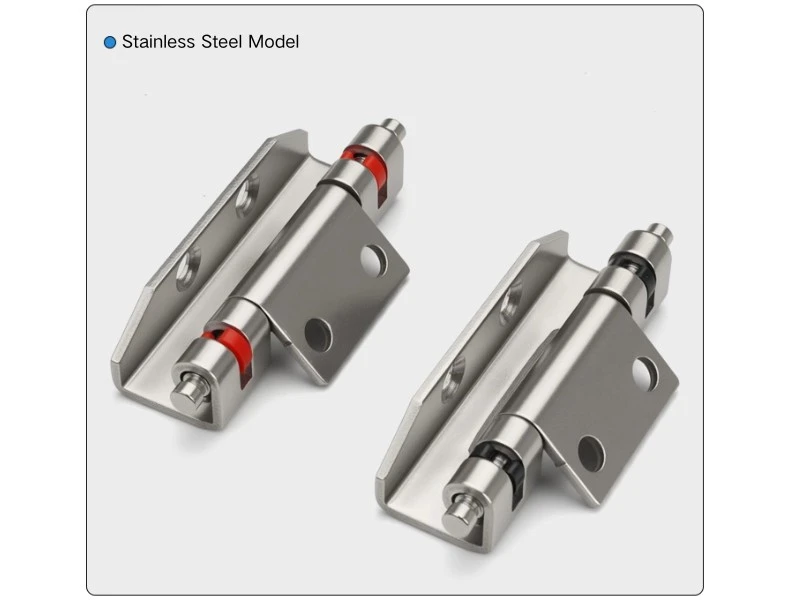

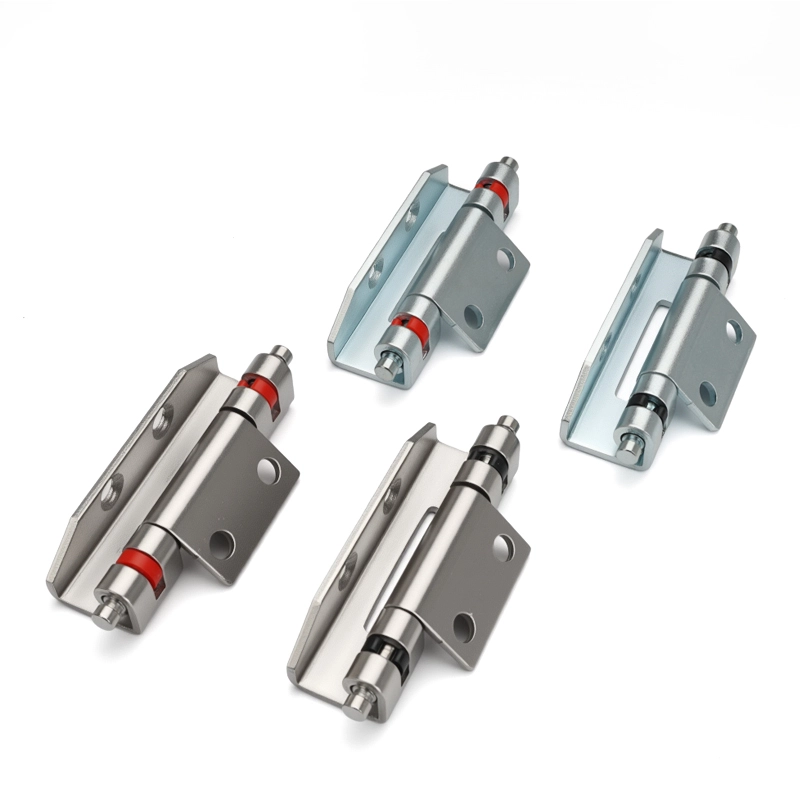

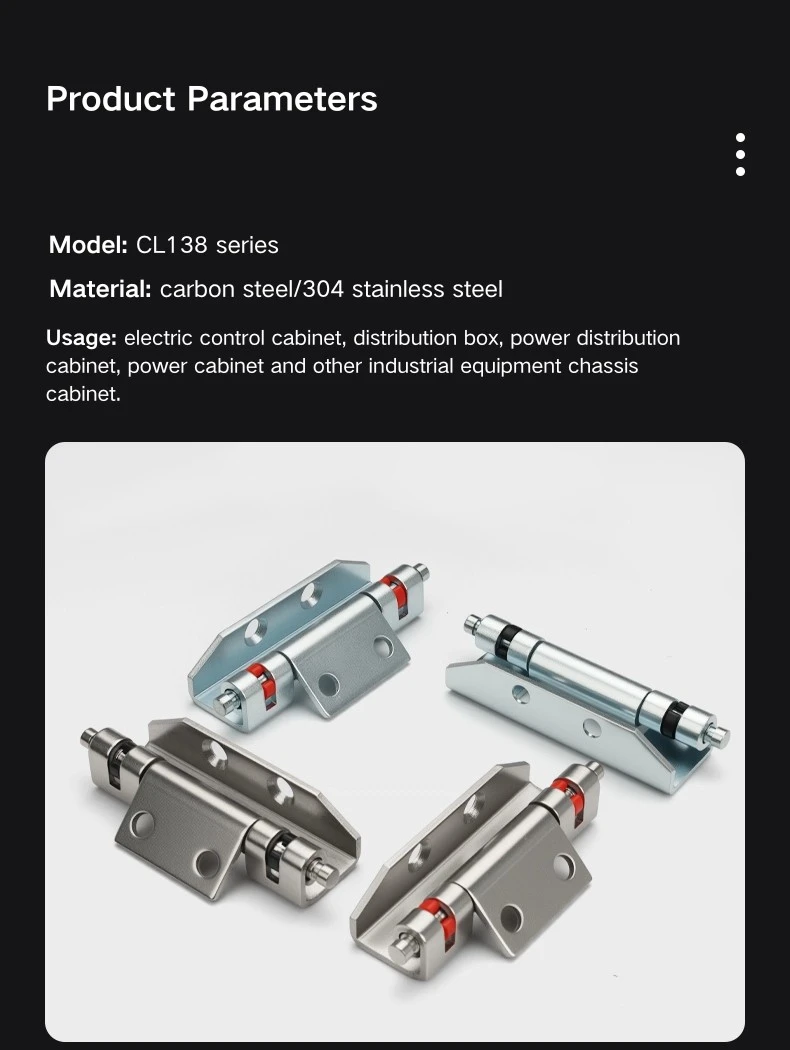

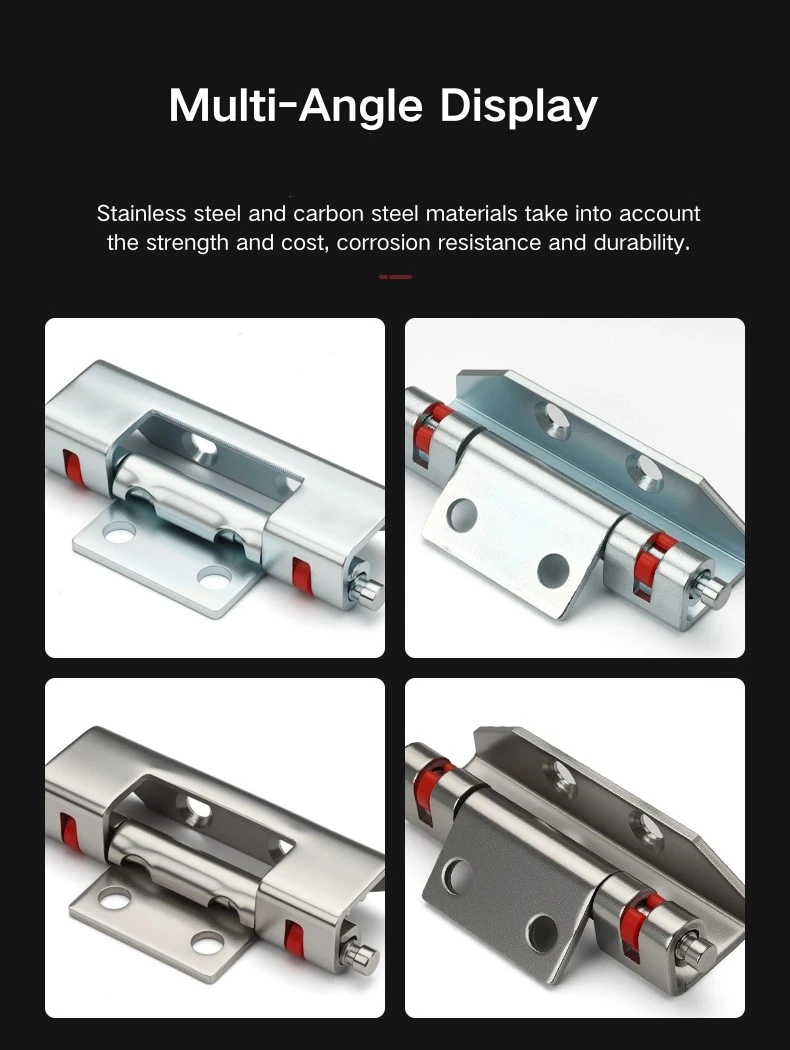

A dobradiça de aço inoxidável totalmente oculta está disponível em aço carbono e aço inoxidável, com braçadeira preta ou vermelha em ambos os materiais – quatro variantes no total. A versão em aço inoxidável é mais adequada para gabinetes em espaços úmidos, instalações externas ou ambientes onde a resistência à corrosão é importante ao longo do tempo. O aço carbono é adequado para aplicações em gabinetes internos secos, onde os requisitos de acabamento são mais padronizados.

A cor da braçadeira na dobradiça de aço inoxidável totalmente oculta - preta ou vermelha - é uma distinção cosmética, sem diferença de material ou capacidade de carga entre as duas. Os grampos vermelhos às vezes são usados ​​como um indicador visual em linhas específicas de gabinetes ou para diferenciar as posições das dobradiças em gabinetes com múltiplas portas; grampos pretos são o padrão mais comum. De qualquer forma, o desempenho é idêntico.

Cenários de aplicação

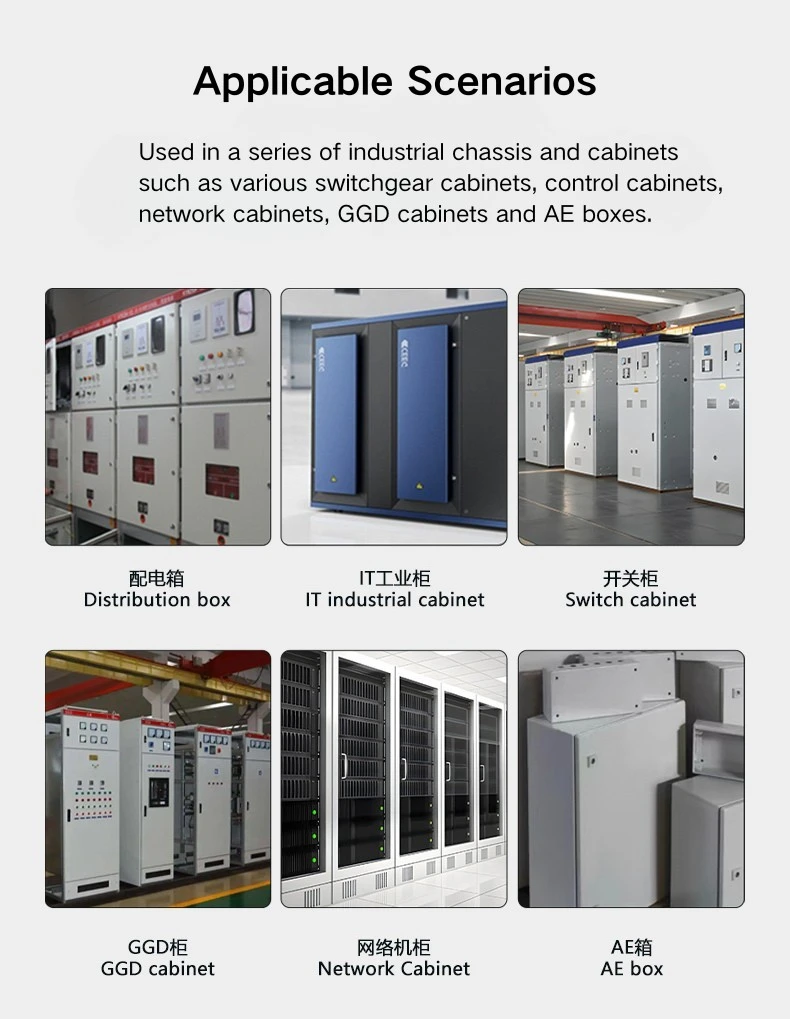

A dobradiça de aço inoxidável totalmente oculta é usada em gabinetes de distribuição, gabinetes de equipamentos de controle e painéis de manobra onde é necessária uma porta externa nivelada e sem hardware. O perfil totalmente oculto mantém a dobradiça fora da vista quando a porta está fechada, o que é adequado para gabinetes instalados em locais visíveis – salas de servidores, salas de controle ou espaços de utilidade pública – onde as dobradiças expostas pareceriam deslocadas.

A compatibilidade com estruturas de gabinete Rittal torna a dobradiça de aço inoxidável totalmente oculta uma opção simples para fabricantes ou integradores que já trabalham com esse sistema de estrutura. A variante de aço inoxidável atende aos requisitos de corrosão de gabinetes externos ou de alta umidade, e a opção de aço carbono cobre a maior parte da construção de gabinetes de distribuição internos padrão, onde o custo e as condições ambientais são moderados.

Perguntas frequentes

Q1: Quais variantes estão disponíveis para o CL138?

O CL138 vem em quatro variantes: aço carbono com braçadeira preta, aço carbono com braçadeira vermelha, aço inoxidável com braçadeira preta e aço inoxidável com braçadeira vermelha. A cor do grampo é apenas cosmética – não há diferença funcional entre preto e vermelho.

Q2: Qual é o ângulo de abertura do CL138?

A dobradiça oculta CL138 abre até 90°, o que atende aos requisitos de acesso padrão para portas de gabinetes de distribuição e gabinetes de controle.

Q3: Como o CL138 é instalado?

O CL138 é soldado – a placa de montagem é soldada ao painel da porta durante a fabricação do gabinete e o corpo da dobradiça engata no canal da estrutura. Não há opção de montagem por parafuso para este modelo.

Q4: O CL138 é compatível com gabinetes Rittal?

Sim, a dobradiça oculta CL138 é compatível com estruturas de gabinete Rittal. A geometria de engate do canal de dobradiça adapta-se ao perfil da estrutura Rittal.

Q5: O que as cores dos grampos indicam?

Os grampos preto e vermelho são apenas variantes de cores – o material e a capacidade de carga são iguais para ambos. O vermelho às vezes é usado como um indicador visual para diferenciar as posições das dobradiças ou linhas do gabinete; preto é a escolha padrão mais comum.

Q6: Que material devo escolher para gabinetes externos?

A versão em aço inoxidável do CL138 é a escolha certa para gabinetes externos, ambientes úmidos ou instalações onde a resistência à corrosão é um requisito de longo prazo. O aço carbono é adequado para aplicações padrão em gabinetes de distribuição internos.
