Dobradiça montada em superfície do gabinete elétrico

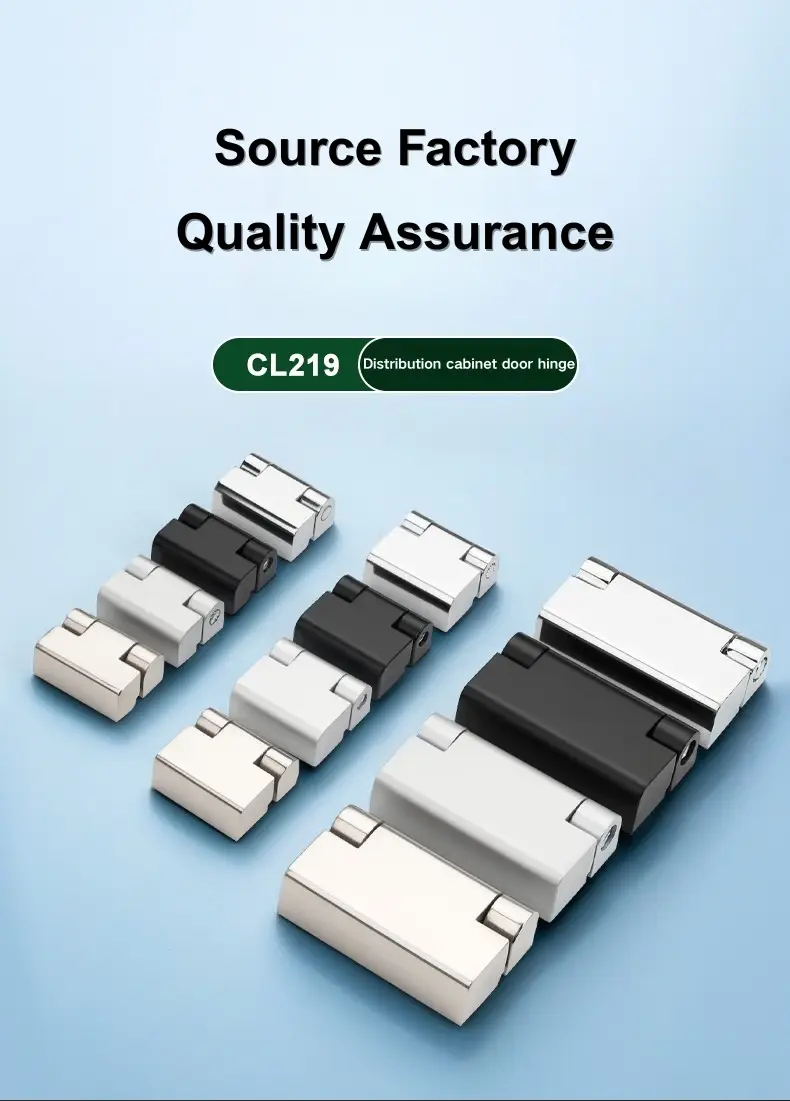

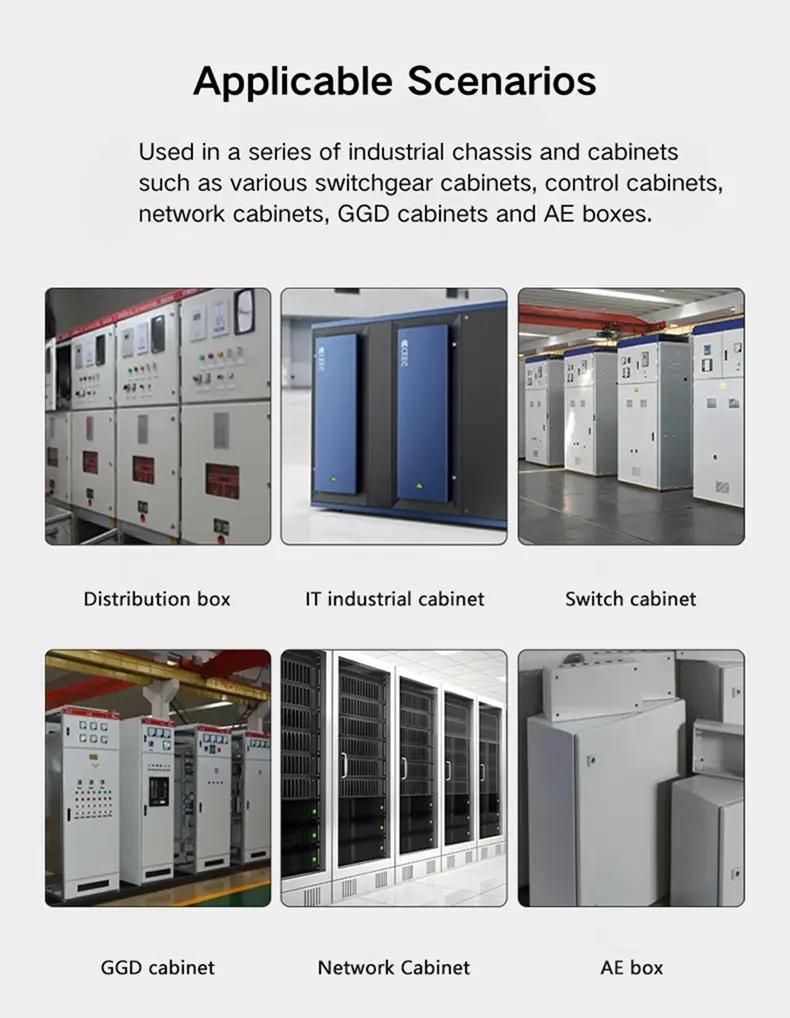

Para compradores que compram dobradiças de gabinete da Yitai Lock para painéis de distribuição ou gabinetes industriais, a série CL219 de dobradiça montada em superfície para gabinete elétrico cobre uma faixa de tamanho útil em um único design consistente. CL219-1 é o maior dos três, CL219-3 fica no meio e CL219-2 é o menor - portanto, há um modelo que se adapta à maioria dos tamanhos de portas sem mudar para uma série de dobradiças diferente. Todos os três são montados com parafusos usando quatro pontos de fixação, e as versões em aço inoxidável possuem acabamento espelhado para aplicações onde a resistência à corrosão e a aparência da superfície são prioridades.

Opções e dimensões do modelo

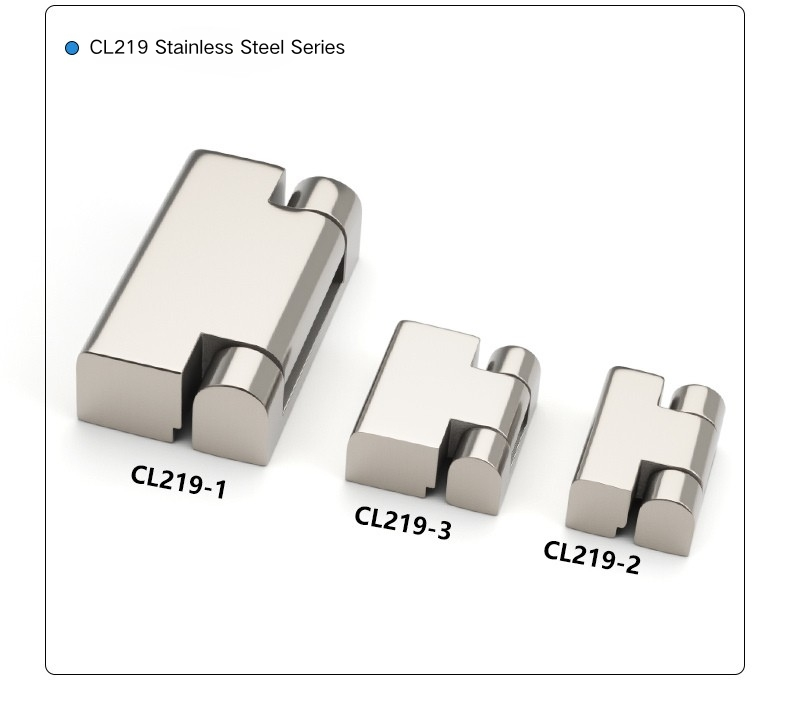

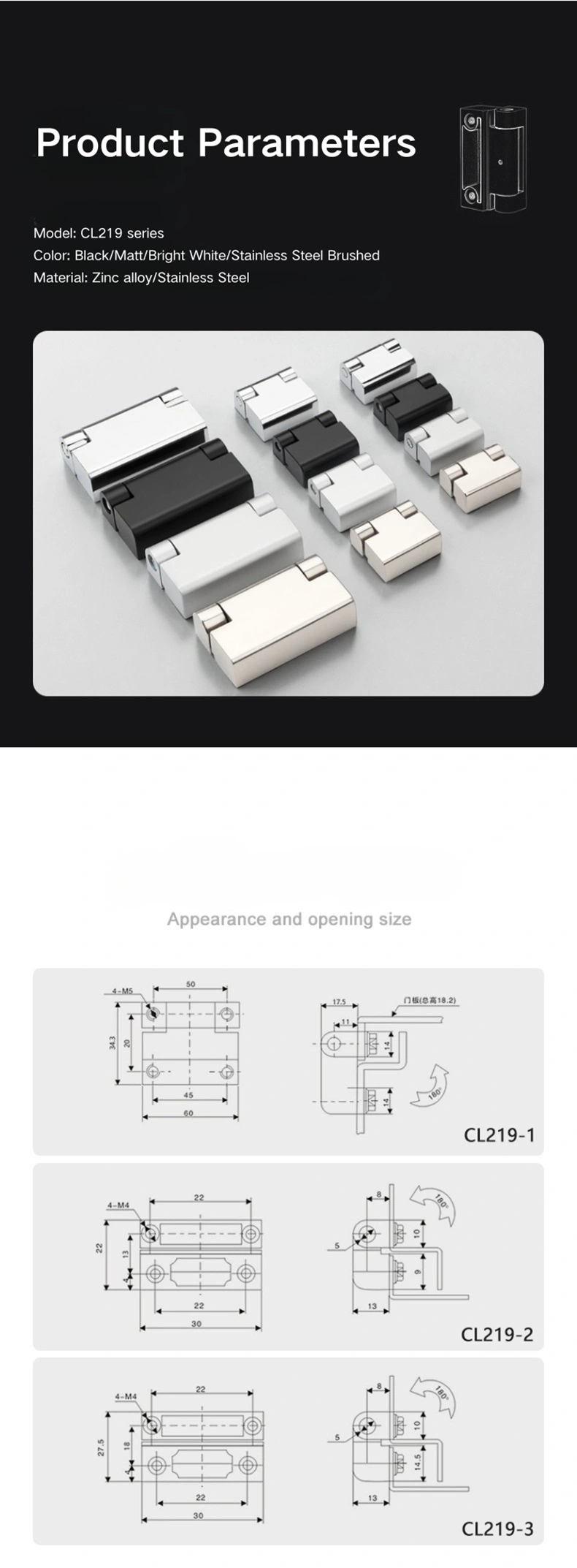

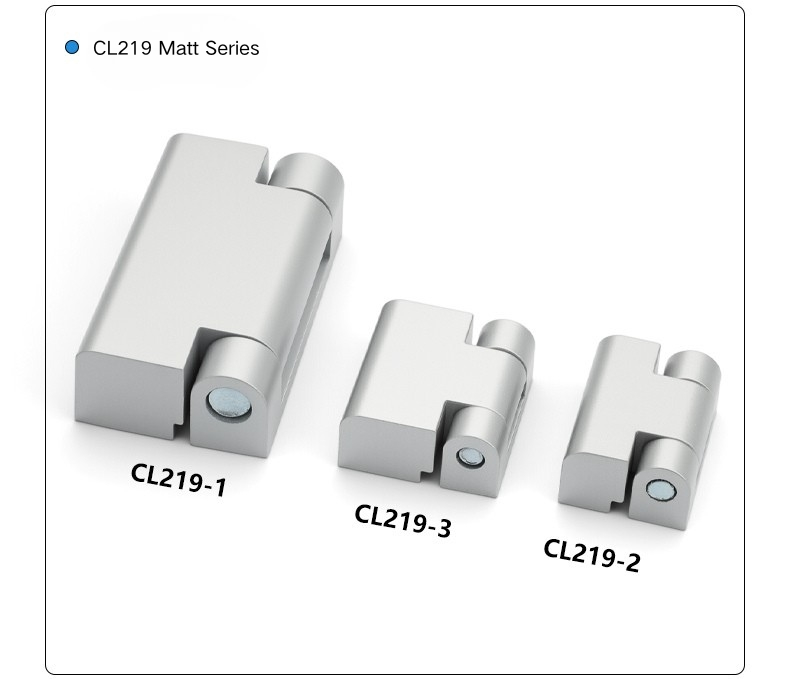

A dobradiça montada na superfície do gabinete elétrico está disponível em três tamanhos. O CL219-1 é o modelo maior, com uma dimensão total de 60 × 34,3 mm, uma extensão interna de 45 mm e quatro parafusos de montagem M5. O CL219-2 é o menor com 30 × 22 mm no total, com vão interno de 22 mm e quatro parafusos M4. O CL219-3 fica entre os dois com 30 × 27,5 mm no geral, também com vão interno de 22 mm e quatro parafusos M4 – um pouco mais alto que o CL219-2, mas compartilhando a mesma largura e tamanho de parafuso.

A escolha entre os modelos de dobradiça montada em superfície para gabinete elétrico depende do tamanho do painel da porta e da carga que a dobradiça precisa suportar. O CL219-1 é a escolha certa para portas de armário maiores ou mais pesadas; o CL219-2 é adequado para gabinetes mais leves e compactos; e o CL219-3 fica no meio, oferecendo um pouco mais de altura do que o CL219-2, mantendo a mesma largura de área ocupada. Todos os três abrem a 180°.

Opções de acabamento e materiais

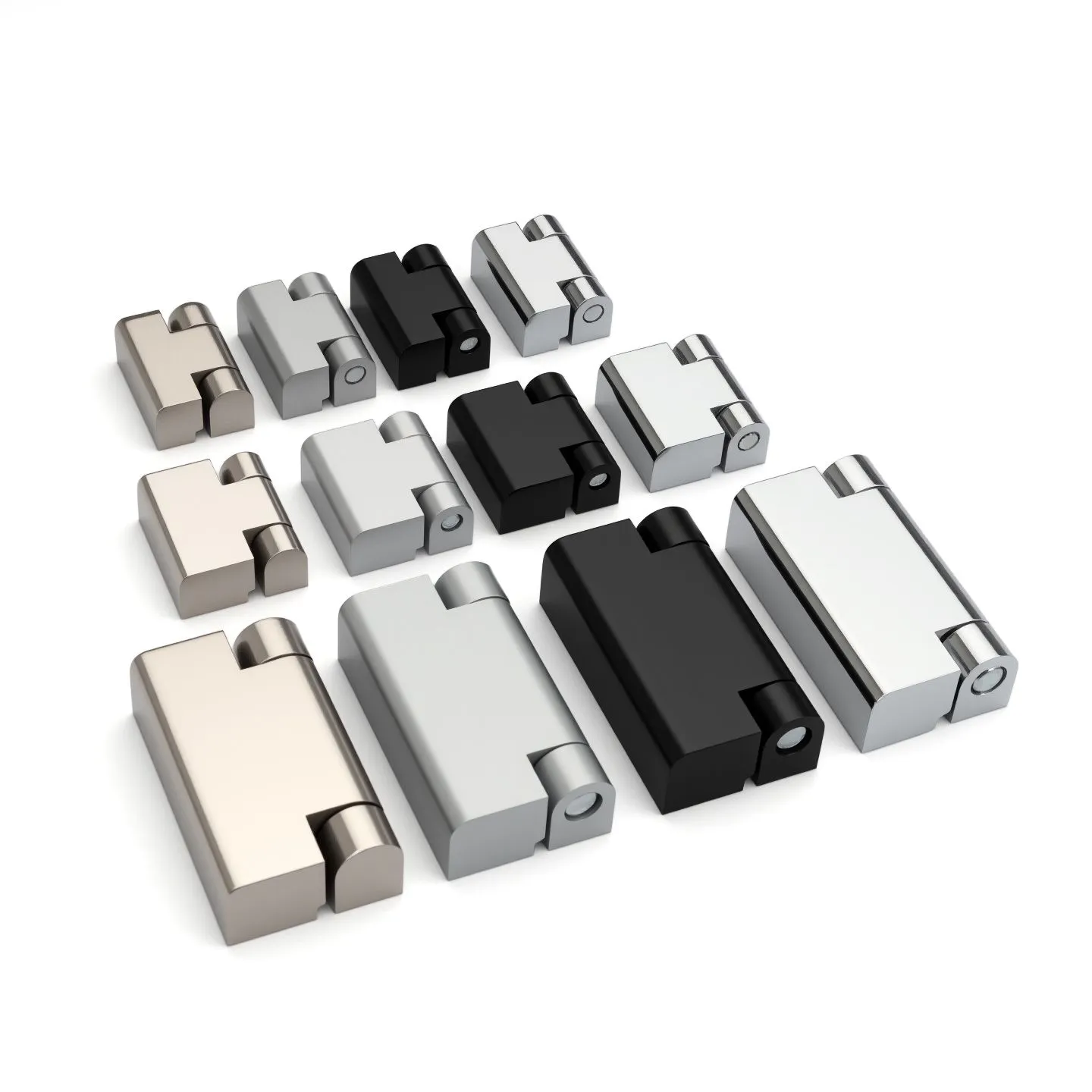

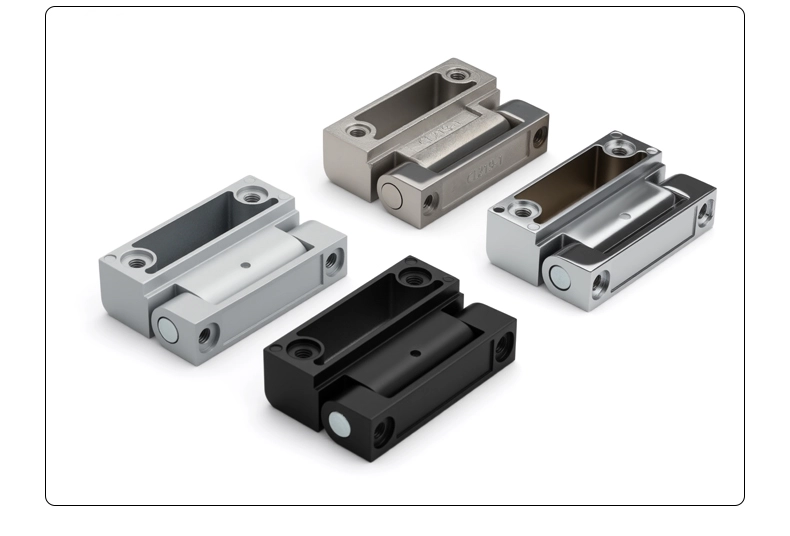

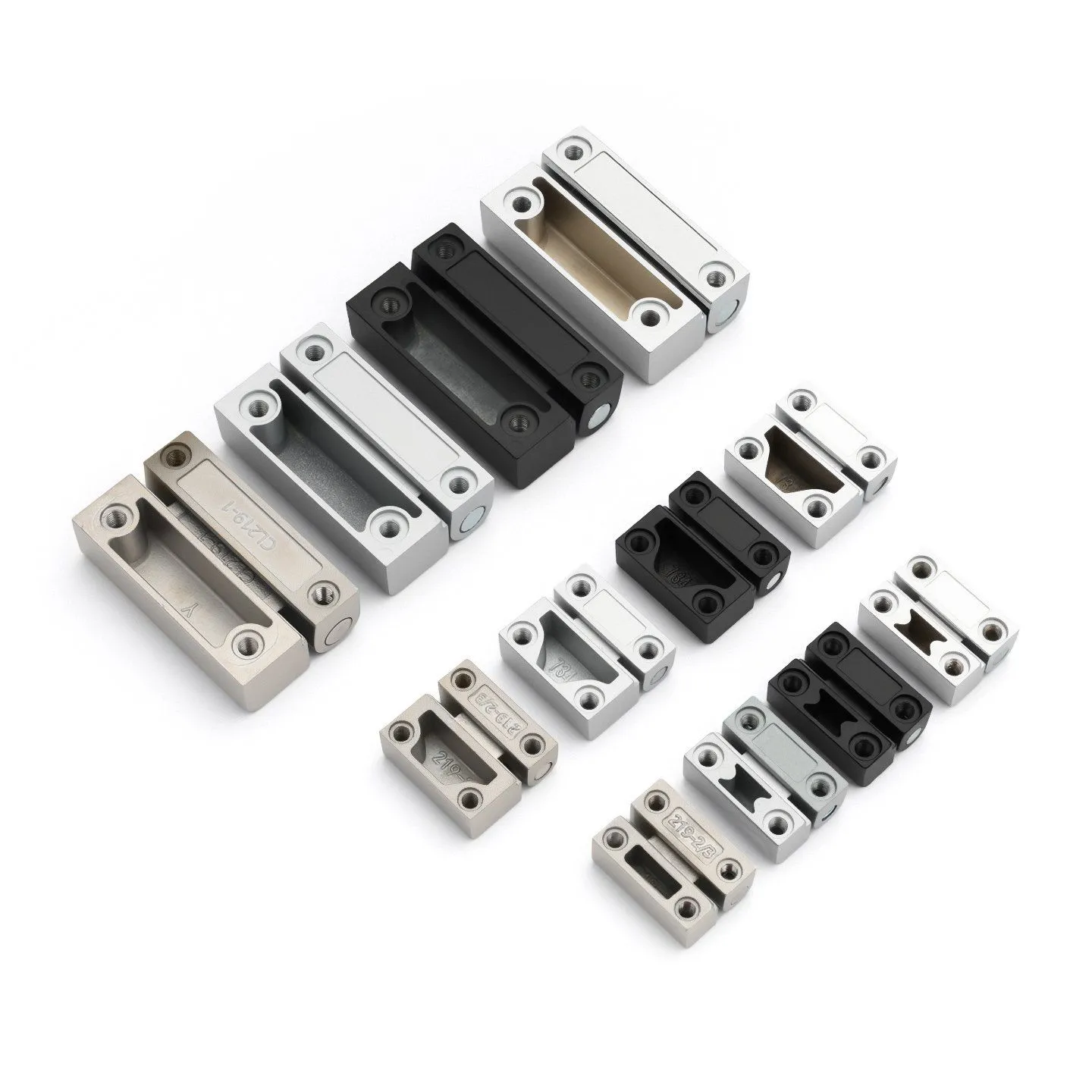

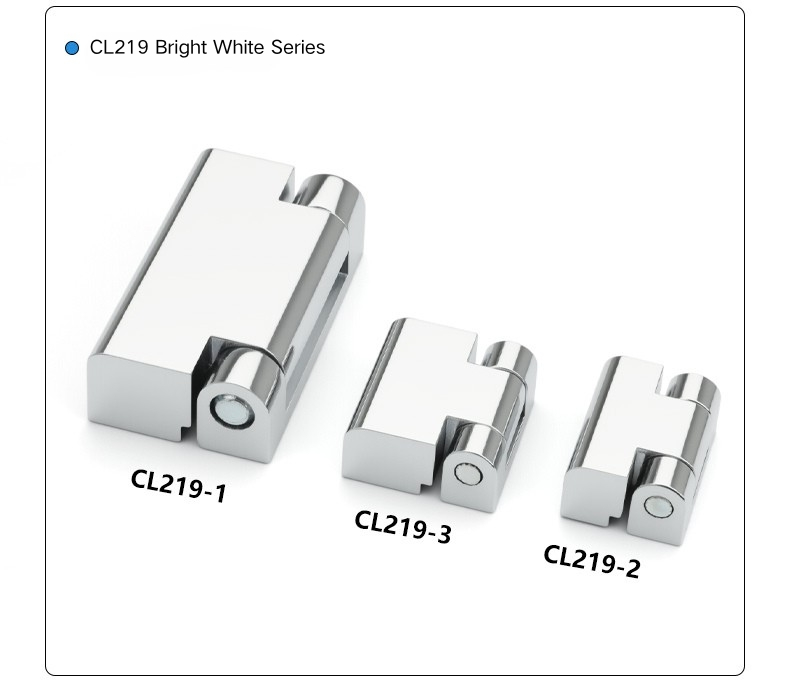

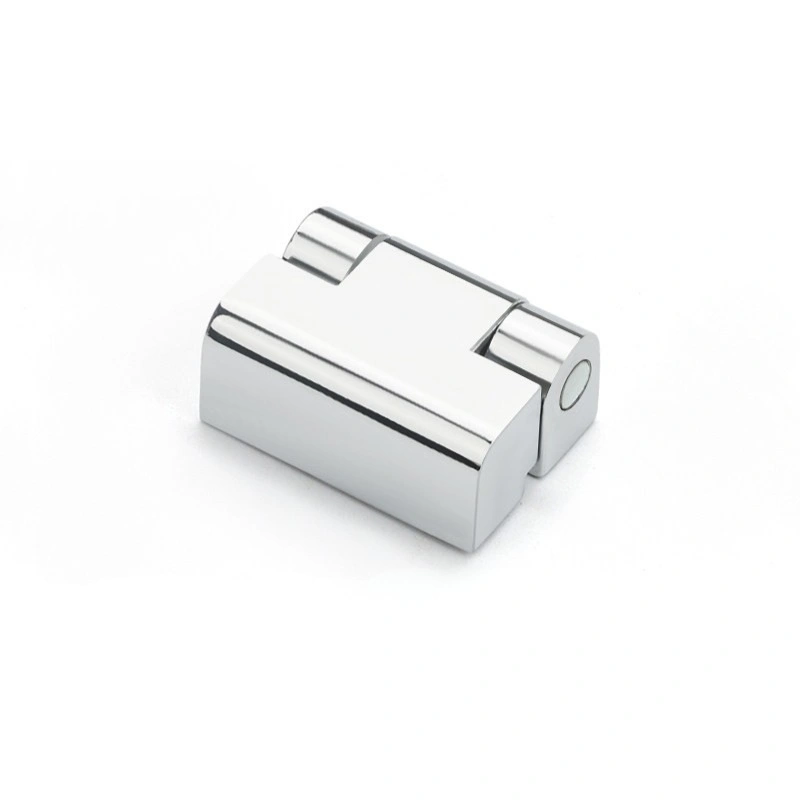

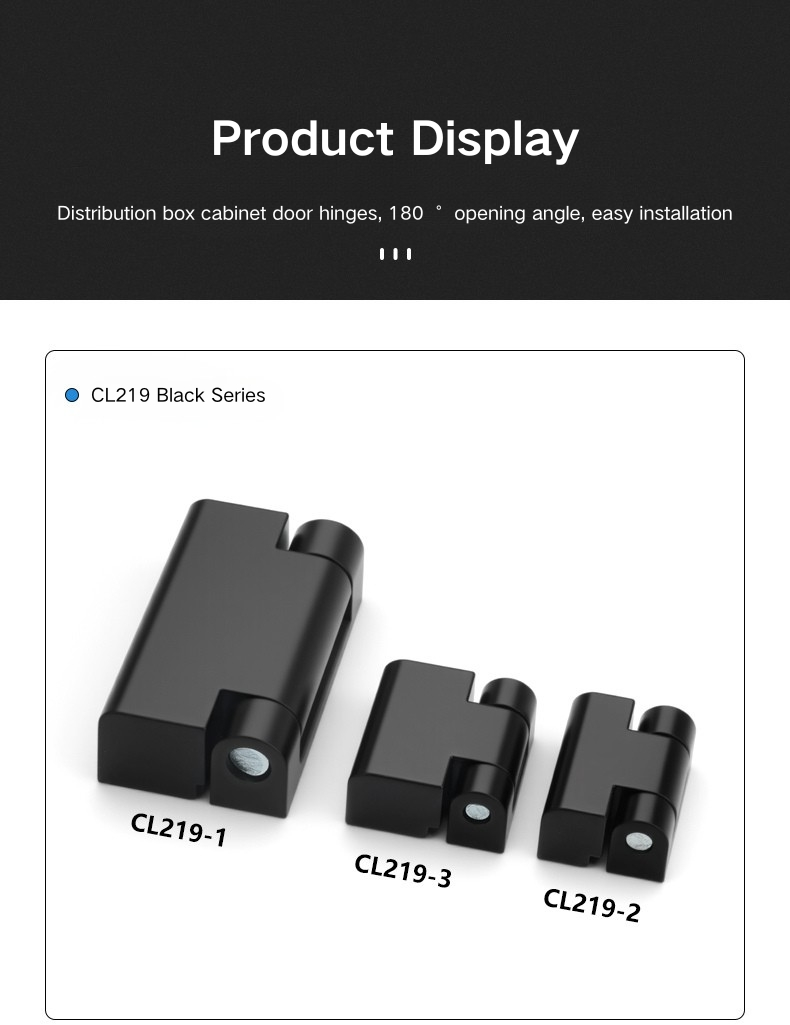

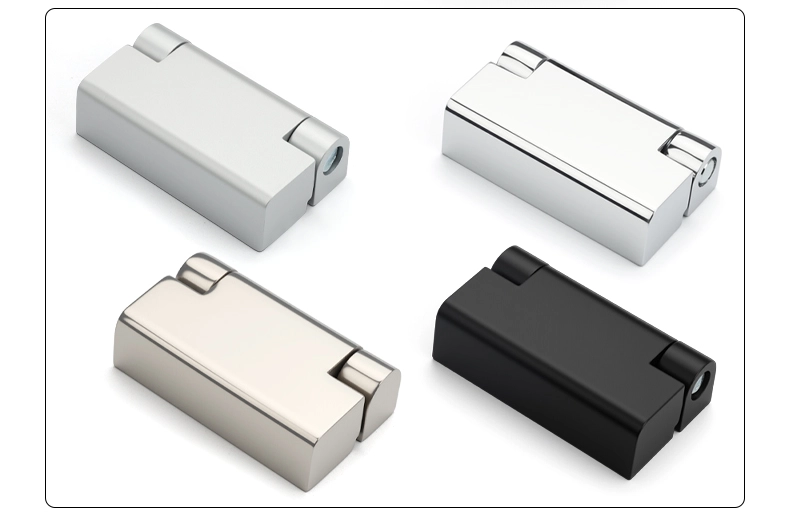

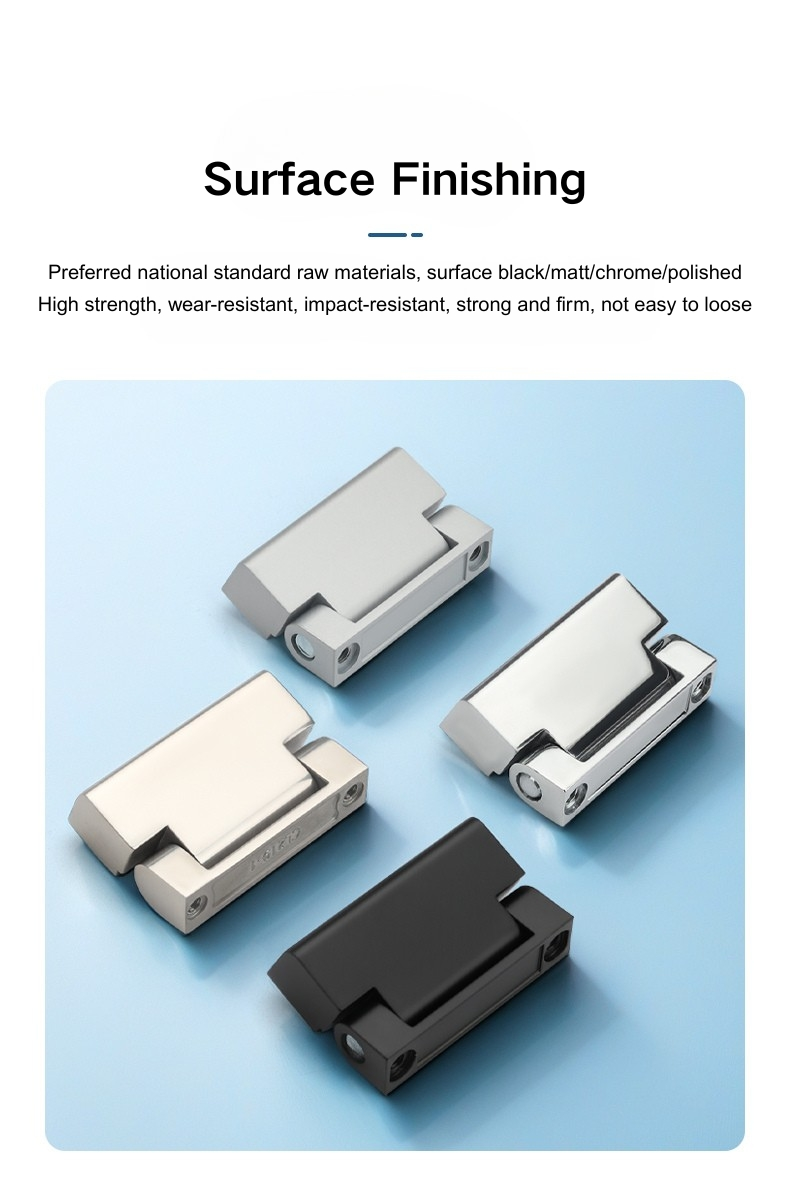

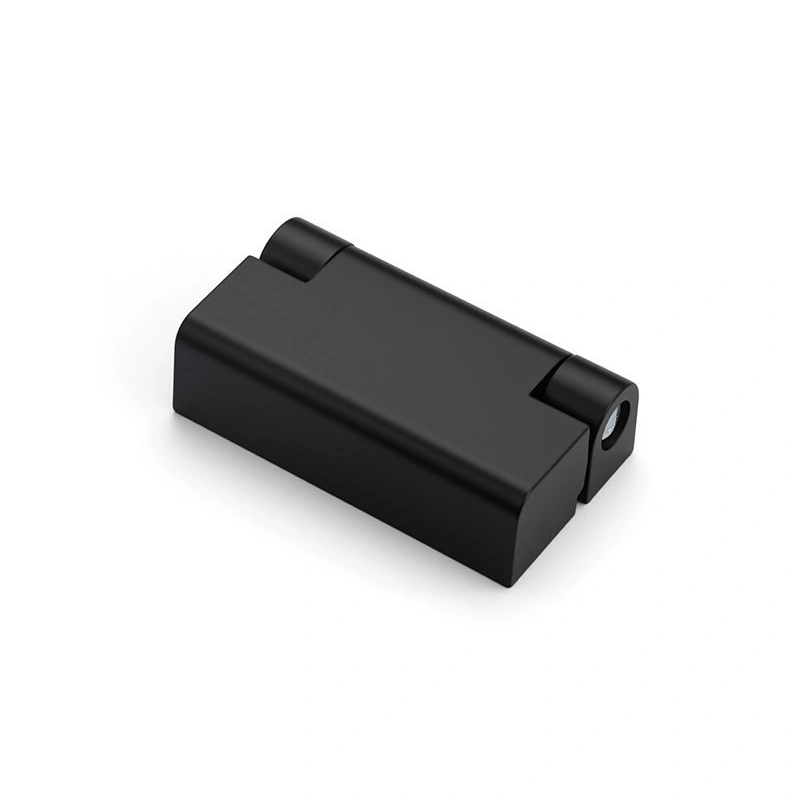

Cada modelo de dobradiça montada em superfície para gabinete elétrico é oferecido em quatro variantes: liga de zinco preta, liga de zinco com acabamento fosco, liga de zinco com cromo brilhante e aço inoxidável com acabamento espelhado. As três opções de liga de zinco oferecem uma variedade de aparências de superfície para combinar com diferentes estéticas de gabinete – preto para gabinetes escuros ou com revestimento em pó, fosco para uma aparência industrial de baixo brilho e cromo brilhante para uma aparência polida em painéis de especificações mais altas.

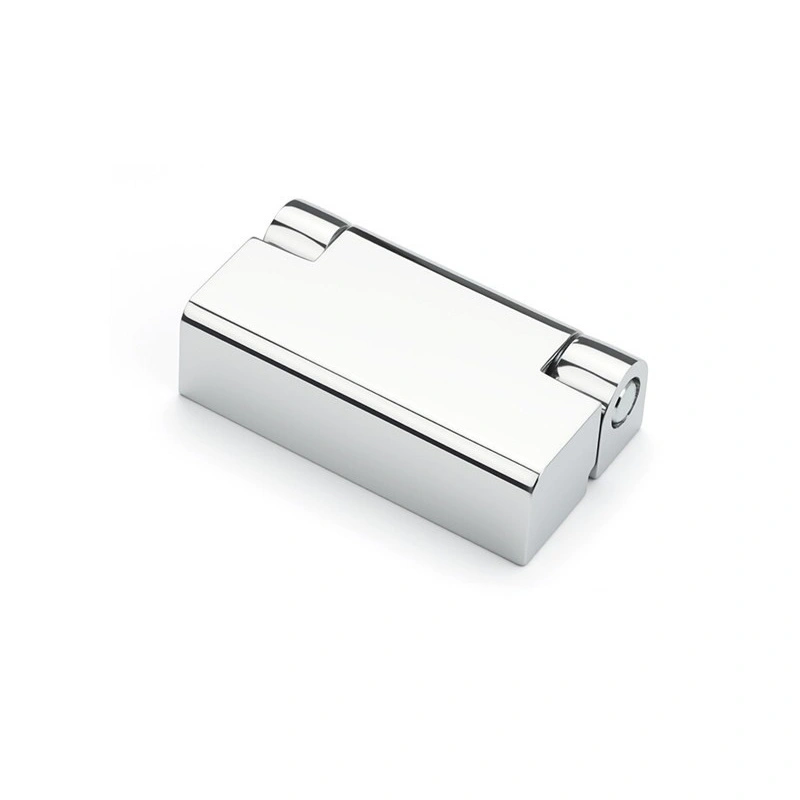

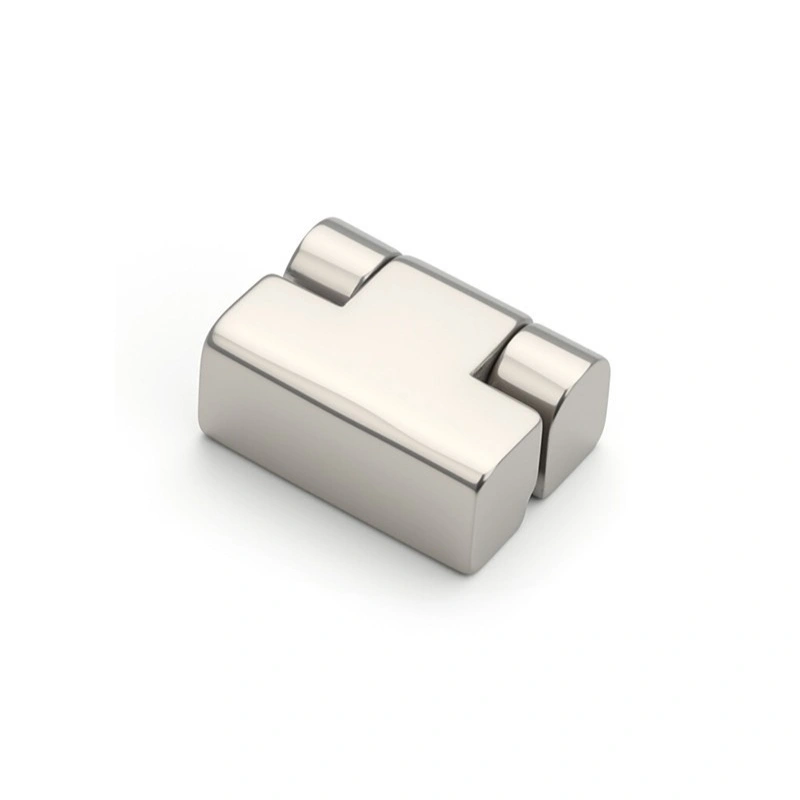

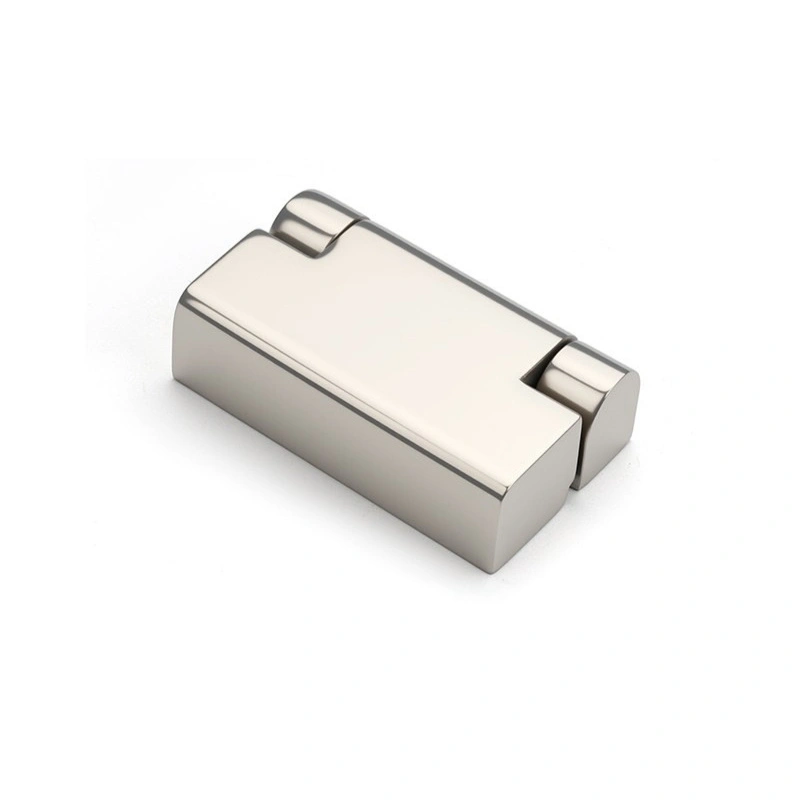

A versão em aço inoxidável da dobradiça montada em superfície do gabinete elétrico usa polimento espelhado, que fornece uma superfície lisa e refletiva em vez de um acabamento escovado ou acetinado. Se o gabinete estiver ao ar livre, perto da costa ou em qualquer lugar onde a umidade seja um fator regular, a versão com acabamento espelhado em aço inoxidável é a escolha mais sensata - as opções de liga de zinco são boas em ambientes internos, mas não resistem tão bem em condições úmidas ou salgadas ao longo do tempo. Para aplicações de gabinete interno padrão, qualquer um dos acabamentos de liga de zinco terá um bom desempenho em condições normais.

Ângulo de abertura e controle de porta

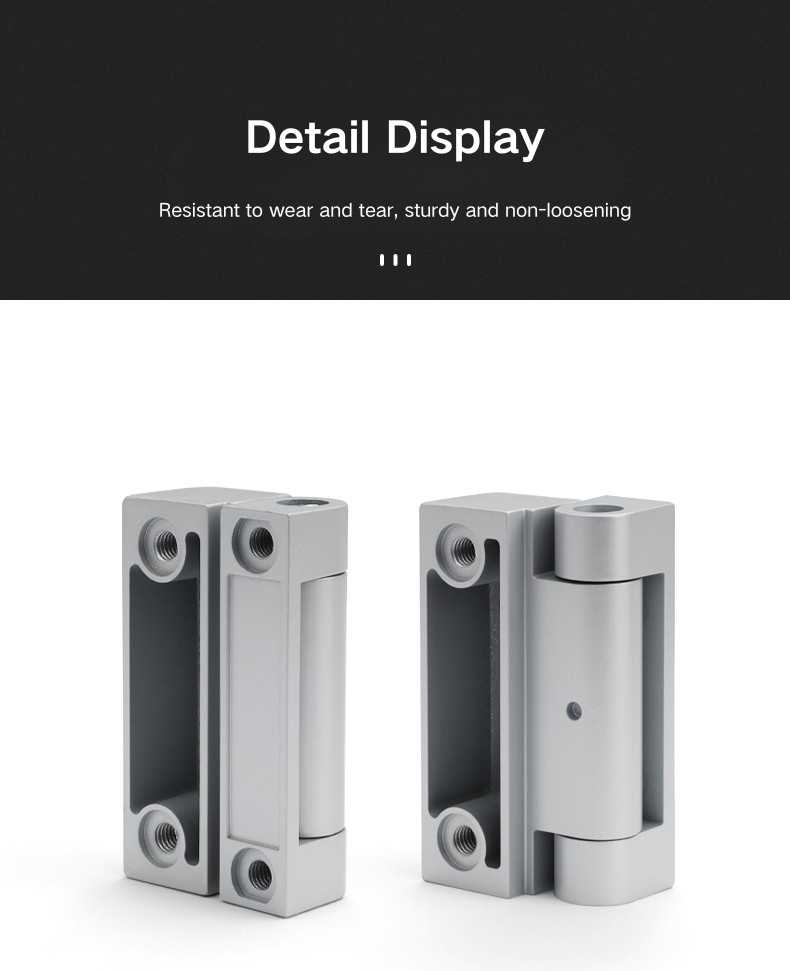

Todos os três modelos de dobradiça montada em superfície do gabinete elétrico abrem em 180°, o que permite que a porta do gabinete gire totalmente contra o painel ou parede adjacente. A rotação de 180° é útil em locais mais apertados, onde uma porta que abre apenas parcialmente atrapalharia o acesso ao interior ou o trabalho próximo a equipamentos próximos. Quanto ao design de montagem em superfície, a dobradiça fica na face externa da porta e da moldura - é visível quando a porta está fechada, mas isso também significa que a instalação é simples e a dobradiça é fácil de verificar ou trocar posteriormente sem desmontar a porta. Isso torna a instalação simples - não é necessária nenhuma preparação de roteamento ou recorte - e também facilita a inspeção ou substituição da dobradiça sem desmontar o painel da porta.

Perguntas frequentes

Q1: Quais tamanhos estão disponíveis na série CL219?

A série CL219 inclui três modelos. CL219-1 é o maior com 60 × 34,3 mm no geral; CL219-3 tem tamanho médio com 30 × 27,5 mm; e CL219-2 é o menor com 30 × 22 mm. Todos os três compartilham o mesmo design básico e ângulo de abertura de 180°.

Q2: Quais tamanhos de parafusos são usados ​​para montagem?

O CL219-1 utiliza quatro parafusos M5 para montagem. O CL219-2 e o CL219-3 usam quatro parafusos M4. O comprimento do parafuso deve ser selecionado com base no painel da porta e na espessura da moldura.

Q3: Quais opções de acabamento estão disponíveis?

Cada modelo CL219 vem em liga de zinco preto, liga de zinco fosco, liga de zinco cromado brilhante e aço inoxidável com acabamento espelhado. As opções de liga de zinco são adequadas para aplicações em gabinetes internos; o acabamento espelhado em aço inoxidável é melhor para ambientes externos ou com alta umidade.

Q4: Qual é o ângulo de abertura da dobradiça do gabinete CL219?

Todos os três modelos CL219 abrem a 180°, permitindo que a porta abra totalmente. Isto é útil em instalações onde é necessária uma folga total da porta ou onde o espaço ao redor do gabinete é limitado.

Q5: Esta é uma dobradiça oculta ou montada na superfície?

O CL219 é uma dobradiça montada em superfície. Ele fica na face externa da porta e da moldura, em vez de ser embutido ou oculto. Isto torna a instalação mais simples, uma vez que não é necessário nenhum corte ou encaminhamento e a dobradiça permanece acessível para inspeção ou substituição após a instalação.

Q6: A versão em aço inoxidável é adequada para gabinetes externos?

Sim. O CL219 de aço inoxidável com acabamento espelhado usa material de grau 304 resistente à corrosão e é adequado para painéis externos, ambientes costeiros ou qualquer instalação onde o gabinete fique exposto à umidade ao longo do tempo.

P7: Como escolho entre CL219-1, CL219-2 e CL219-3?

Selecione com base no tamanho e peso do painel da porta. CL219-1 é o maior e é adequado para portas maiores ou mais pesadas. CL219-2 é o menor e funciona bem em gabinetes compactos ou leves. CL219-3 é de tamanho médio e fica entre os dois em dimensões e capacidade de carga.
