Dobradiça oculta com tachas

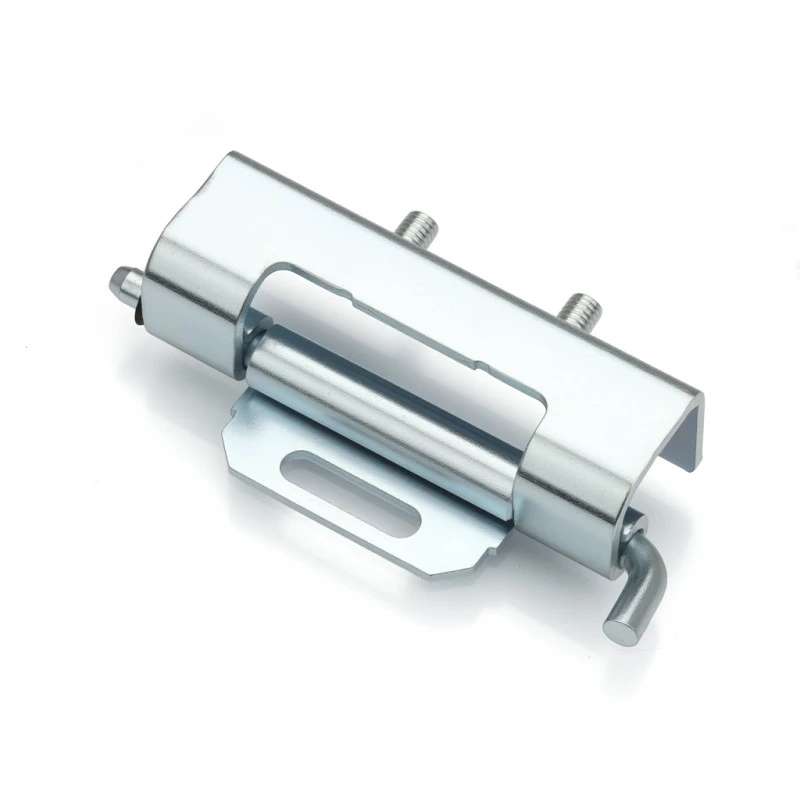

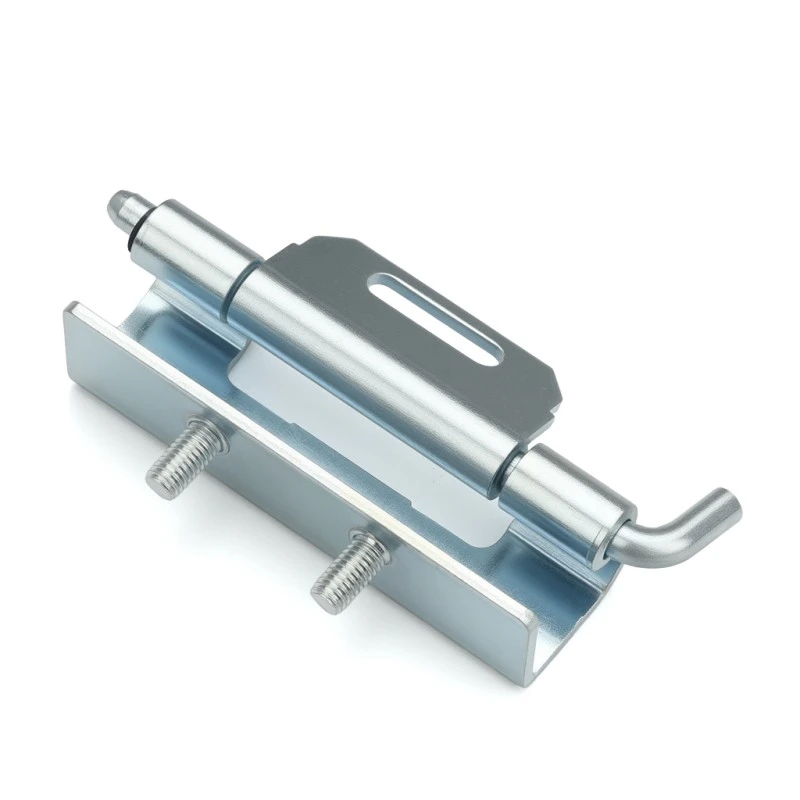

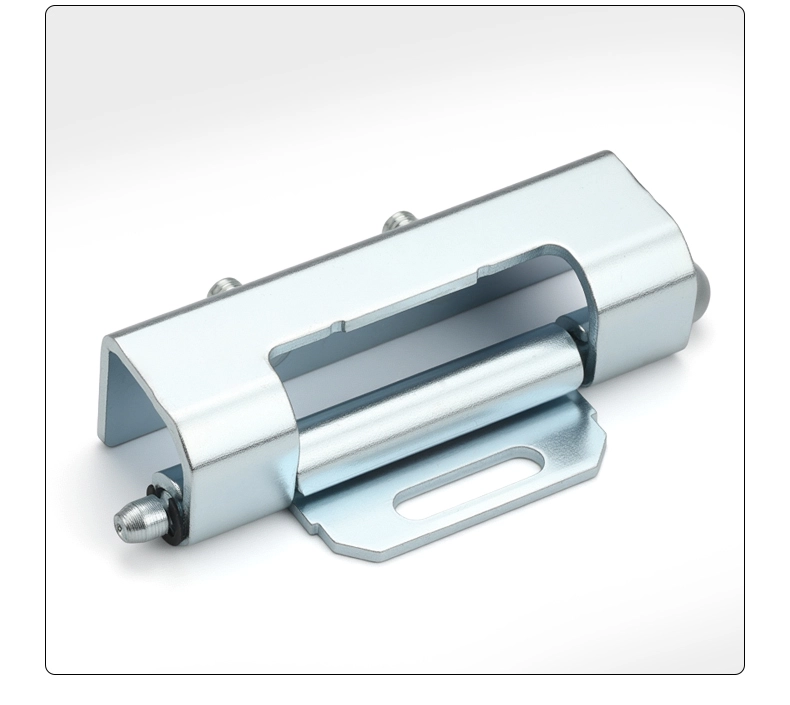

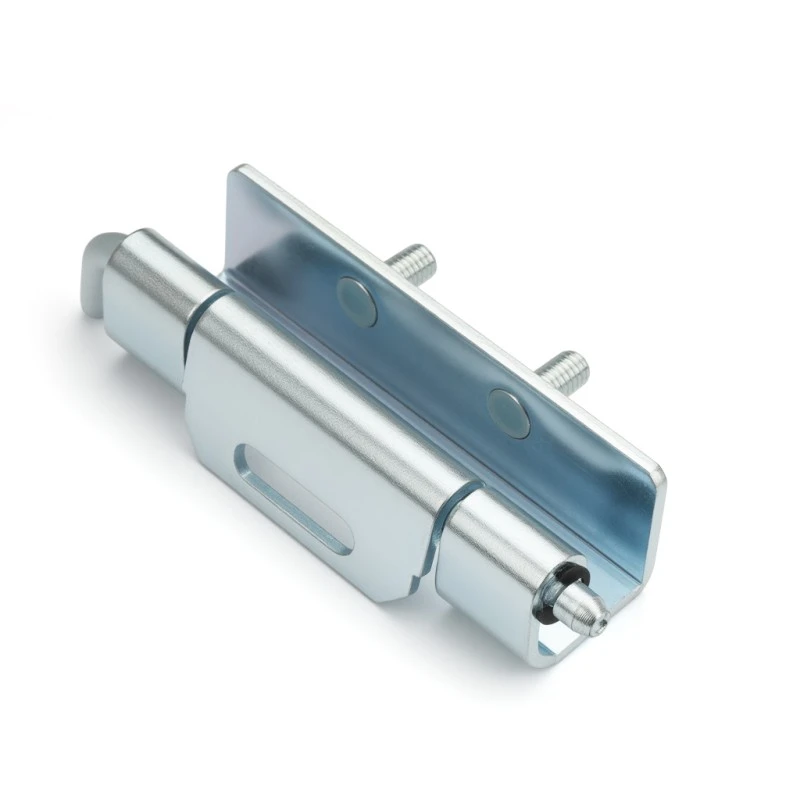

Para qualquer pessoa que compre dobradiças de gabinete removíveis da Yitai Lock, a dobradiça oculta com pinos CL060 lida com soldagem e montagem de porcas, e os parafusos já estão incluídos. Há uma ranhura de 19,8 mm na asa de montagem para que você possa ajustar a posição antes de travá-la – útil quando você precisa que a porta fique pendurada em linha reta. O comprimento total é de 86 mm com corpo articulado de 70 mm e cano de Φ5 mm.

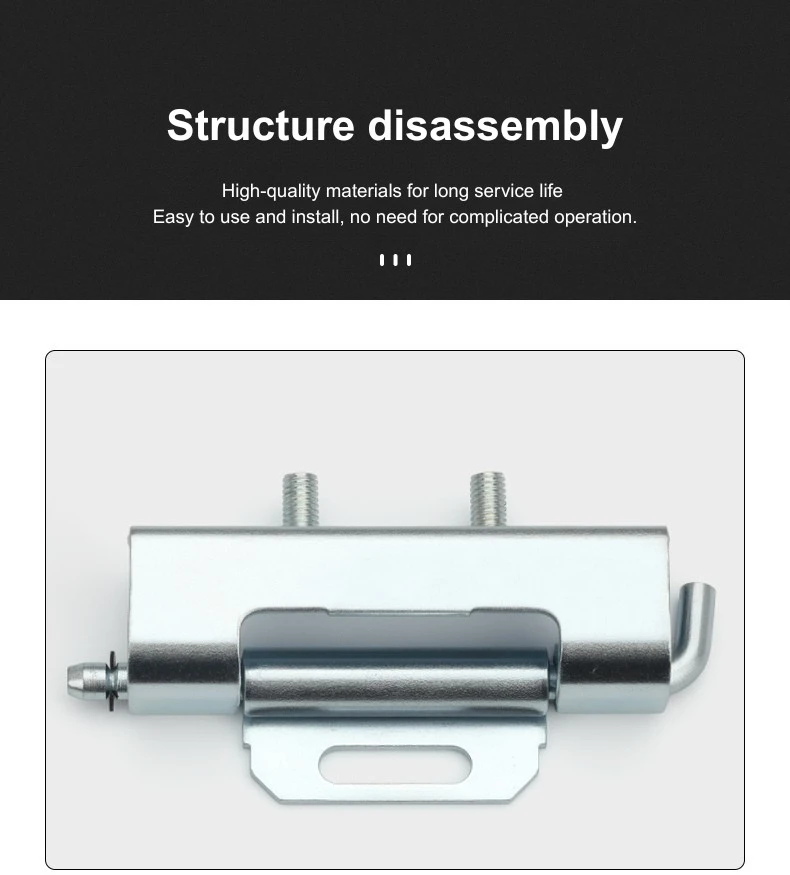

Estrutura e Dimensões

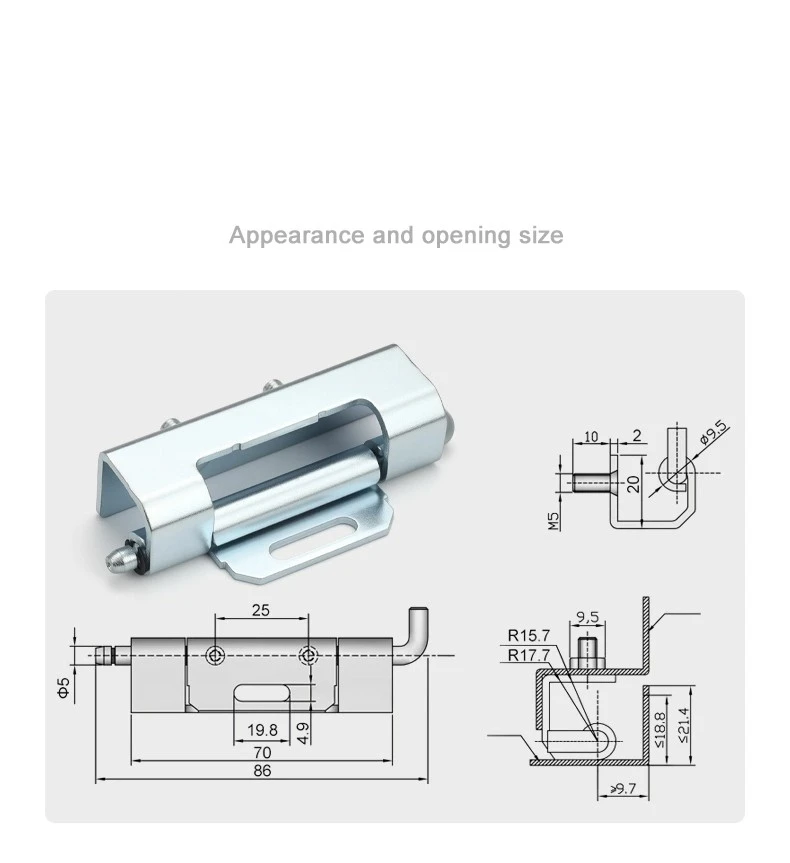

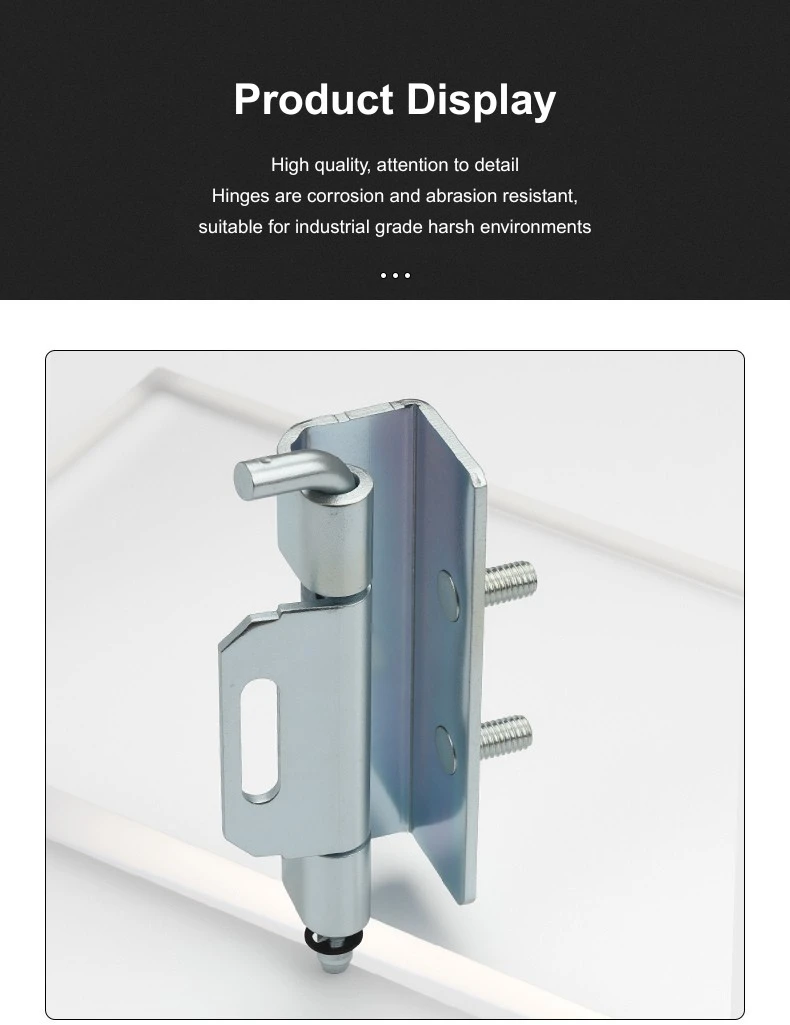

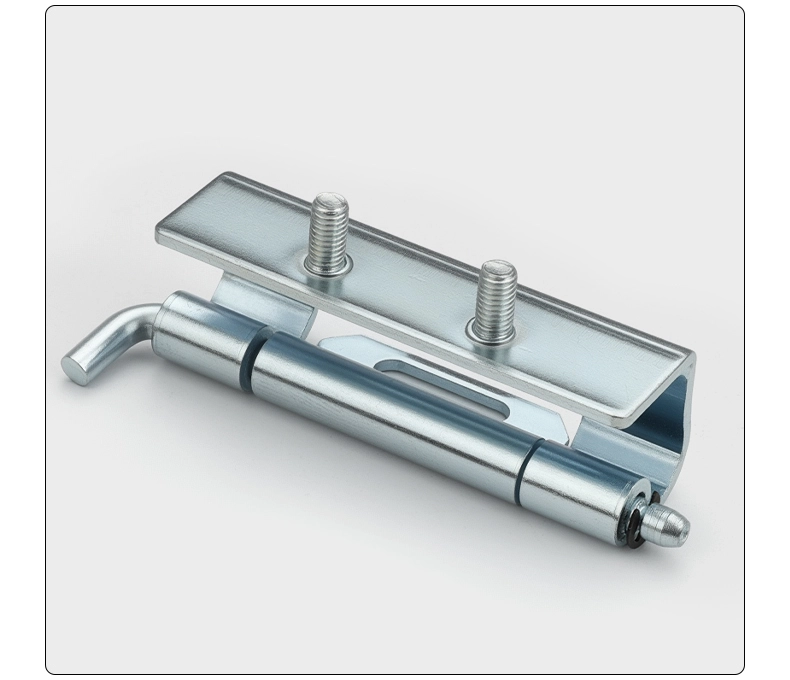

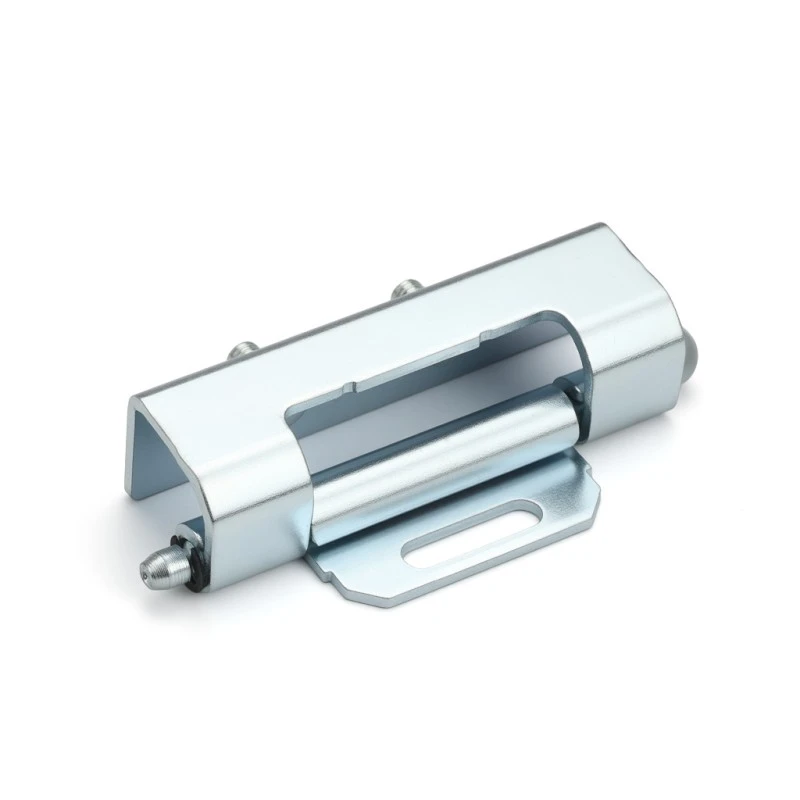

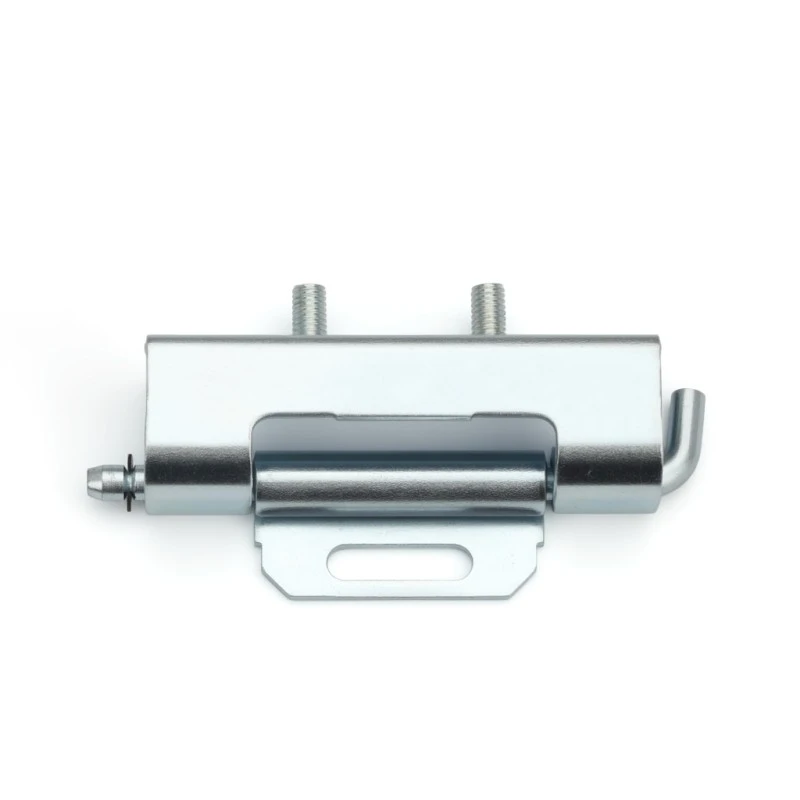

A dobradiça oculta com pinos tem 86 mm no total, com o corpo principal ocupando 70 mm e a asa de montagem cobrindo o resto. O cano tem Φ5 mm e o pino em si tem uma cabeça de Φ9,5 mm, uma haste de 10 mm, um ressalto de 2 mm e rosca M5 – fácil de encaixar na porca de canal da estrutura.

Para compatibilidade da moldura, a dobradiça oculta com pinos foi projetada para canais com raio interno de R15,7 a R17,7 mm, profundidade de folga do painel da porta de ≤18,8 mm, alcance lateral de ≤21,4 mm e abertura da moldura de >9,7 mm. O corpo da dobradiça tem 22,6 mm de largura e a asa de montagem tem 25 mm de largura – suficientemente compacta para se encaixar perfeitamente na moldura sem sobressair da face da porta.

Instalação e montagem

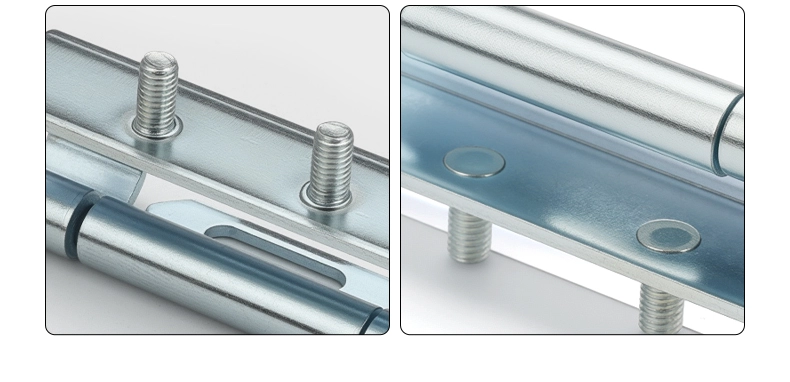

A dobradiça oculta com pinos vem com uma combinação de soldagem e montagem por porca. A asa de montagem é soldada ao painel da porta durante a fabricação e a extremidade do pino engata no canal da estrutura usando os parafusos M5 incluídos. A ranhura de 19,8 mm na asa oferece espaço para mudar a posição da dobradiça antes de apertar tudo, o que torna o alinhamento da porta muito menos complicado durante a montagem.

Depois de tudo fixado no lugar, a dobradiça oculta com pinos ainda permite que a porta se solte quando necessário - basta desengatar o pino do canal da moldura e a porta se levanta livremente. A asa soldada permanece permanentemente no painel da porta, portanto, retirar a porta não afeta em nada a montagem da dobradiça. É um recurso útil para gabinetes que precisam da porta removida para passar a fiação ou acesso interno.

Cenários de aplicação

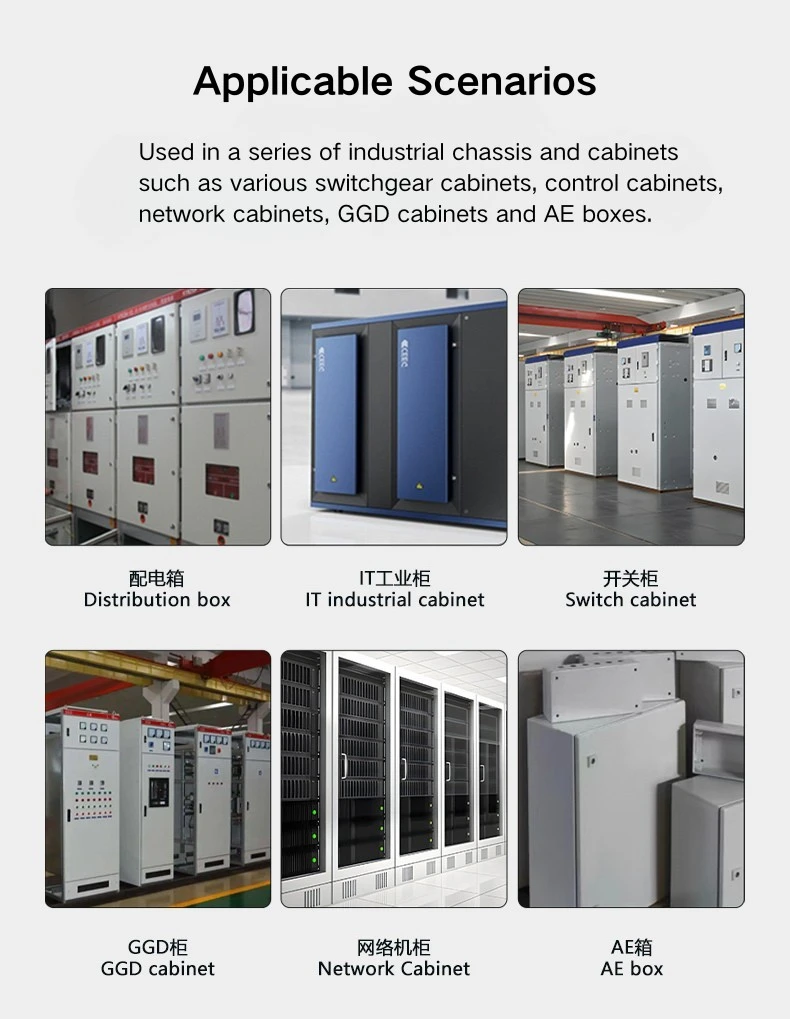

A dobradiça oculta com pinos aparece com mais frequência em portas de painéis de distribuição, gabinetes de quadros de distribuição, portas de gabinetes de rede e gabinetes de equipamentos industriais onde manter o exterior limpo é importante. Como a dobradiça fica dentro da moldura, não há nada visível do lado de fora quando a porta está fechada – nenhum cano saliente, nenhuma asa exposta.

O lado destacável da dobradiça oculta com pinos também é útil para gabinetes que são montados na oficina e enviados para o local - a porta pode sair para transporte e voltar a funcionar assim que o gabinete estiver na posição. O acabamento em aço carbono galvanizado é ideal para ambientes industriais internos padrão e, com 86 mm, a dobradiça se ajusta às dimensões do canal da estrutura que você normalmente encontraria em gabinetes de distribuição e painéis de distribuição.

Perguntas frequentes

Q1: Qual é o tamanho geral da dobradiça CL060?

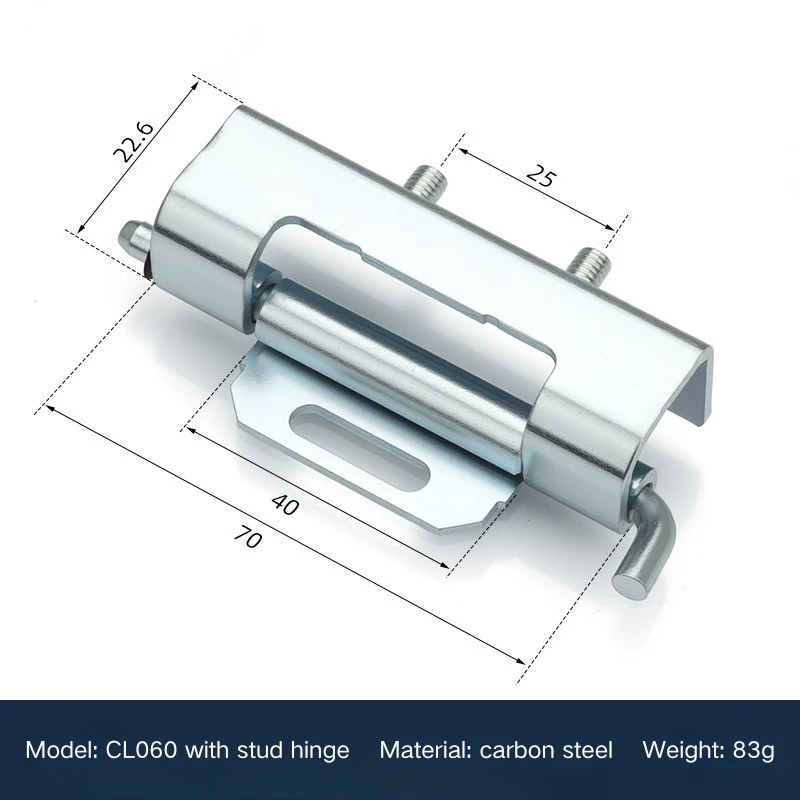

A dobradiça oculta CL060 tem um comprimento total de 86 mm, um comprimento de corpo de dobradiça de 70 mm e um diâmetro de cilindro de Φ5 mm. A asa de montagem tem 25 mm de largura e o corpo da dobradiça tem 22,6 mm de largura. O peso total é 83g.

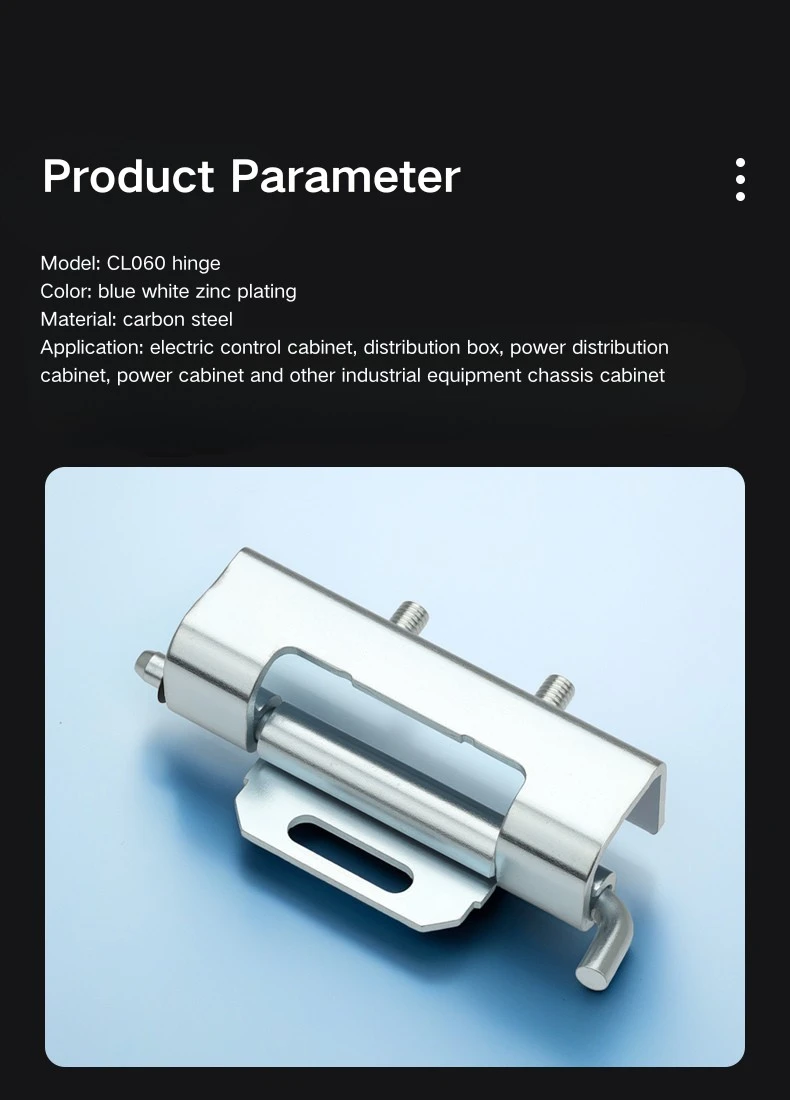

Q2: De que material é feito o CL060?

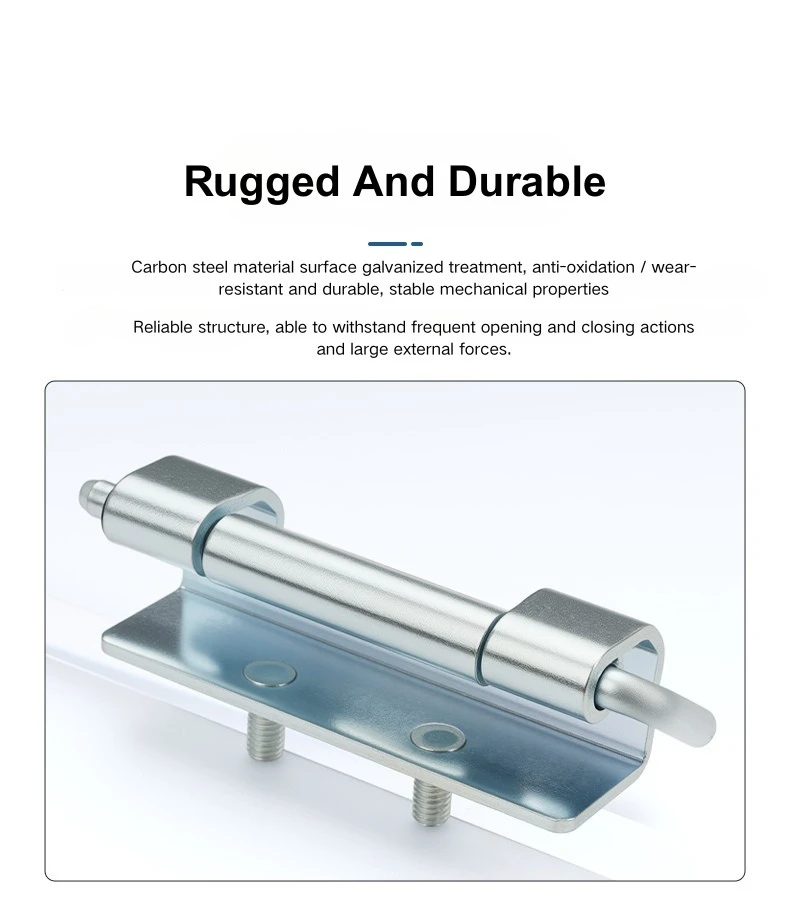

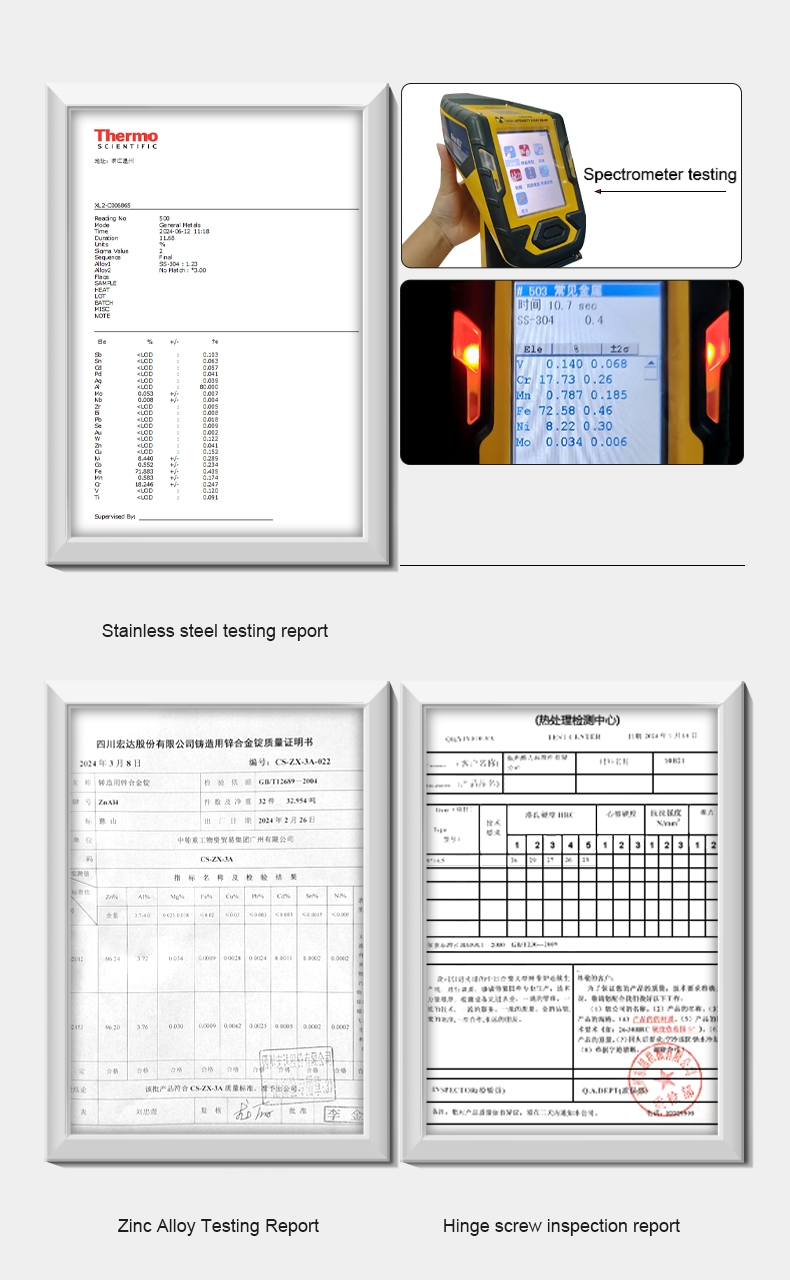

O CL060 é fabricado em aço carbono com acabamento galvanizado. Atualmente está disponível em apenas uma especificação.

Q3: Como o CL060 é instalado?

O CL060 utiliza uma combinação de soldagem e montagem de porca. A asa de montagem é soldada ao painel da porta e o pino engata no canal da estrutura usando os parafusos M5 incluídos. O orifício de montagem com fenda permite o ajuste de posição antes da fixação final.

Q4: Quais são as dimensões do pino?

O pino tem um diâmetro de cabeça de Φ9,5 mm, um comprimento de eixo de 10 mm, um ressalto de 2 mm e é rosqueado M5. Engata num canal da estrutura com uma abertura >9,7 mm.

Q5: Em quais dimensões do canal do quadro o CL060 se ajusta?

A dobradiça oculta CL060 cabe dentro de um canal de estrutura com raio interno de R15,7 a R17,7 mm. A folga em profundidade do painel da porta é ≤18,8 mm e o alcance lateral total é ≤21,4 mm.

P6: Para quais tipos de gabinete o CL060 é adequado?

O CL060 é usado em portas de painéis de distribuição, gabinetes de quadros de distribuição, gabinetes de redes industriais e portas de gabinetes de equipamentos mecânicos — em qualquer lugar, uma dobradiça oculta e removível é preferível a uma opção de montagem em superfície.
