Dobradiça de gabinete com curvatura de 90 graus

Para compradores que compram dobradiças de gabinete ocultas da Yitai Lock, a série CL275 de dobradiça de gabinete com curvatura de 90 graus cobre dois ângulos de abertura em seus três modelos - 120° no CL275-1 e 90° no CL275-2 e CL275-3. O CL275-2 e o CL275-3 partilham a mesma área horizontal, mas diferem nas suas dimensões laterais, pelo que a escolha entre eles depende do painel da porta específico e da geometria da moldura do seu armário. Todos os três usam um cilindro de Φ5 mm com um anel de retenção aberto de Φ4 para retenção do pino.

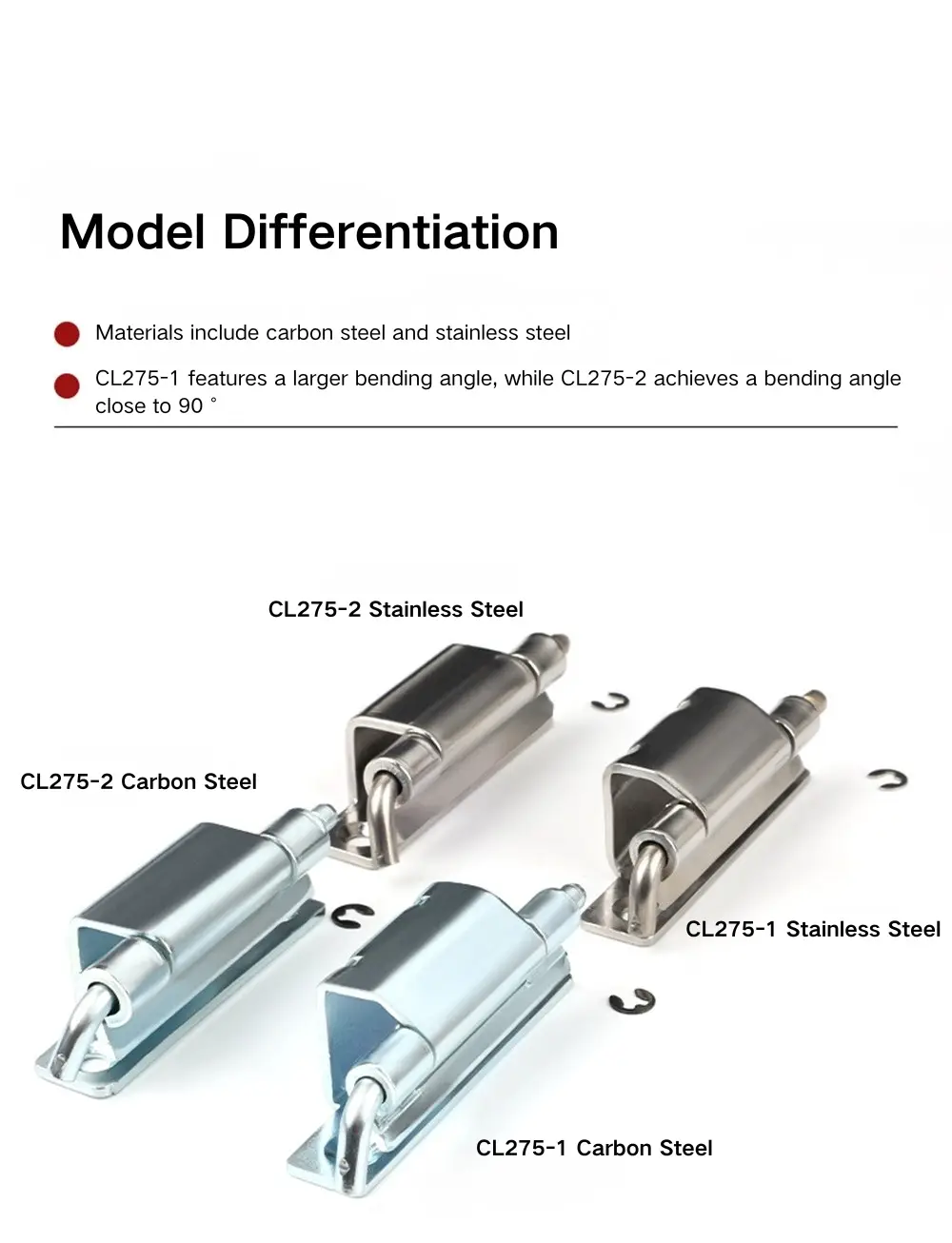

Opções e dimensões do modelo

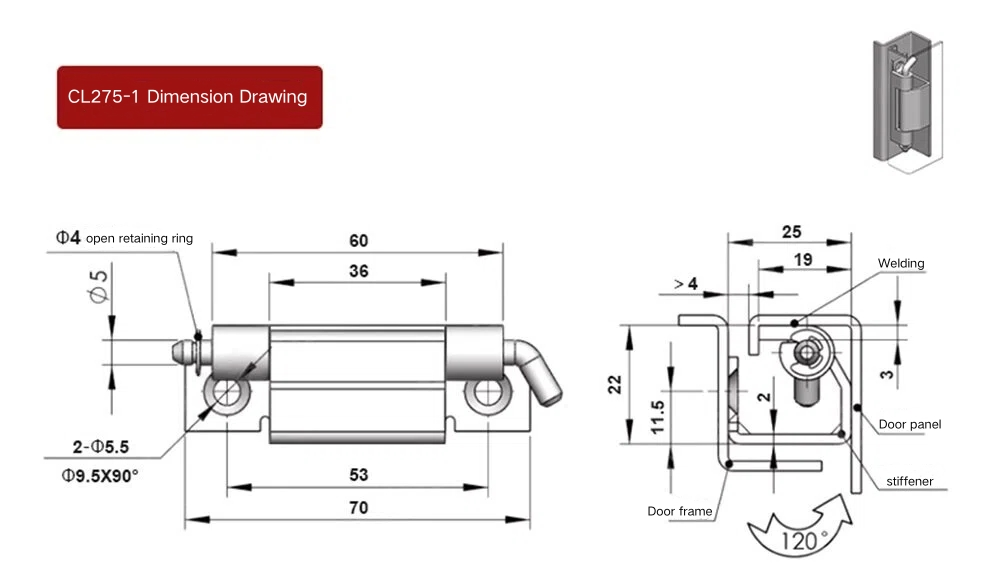

A dobradiça de gabinete com curvatura de 90 graus CL275-1 é o modelo maior, com comprimento total de 70 mm e corpo de dobradiça de 60 mm. O vão interno entre as asas de montagem é de 53 mm, o diâmetro do cano é de Φ5 mm e os dois orifícios de montagem são de Φ5,5 mm com escareador de Φ9,5×90°. O CL275-1 abre até 120°, tornando-o a escolha certa onde é necessária uma abertura de porta mais ampla.

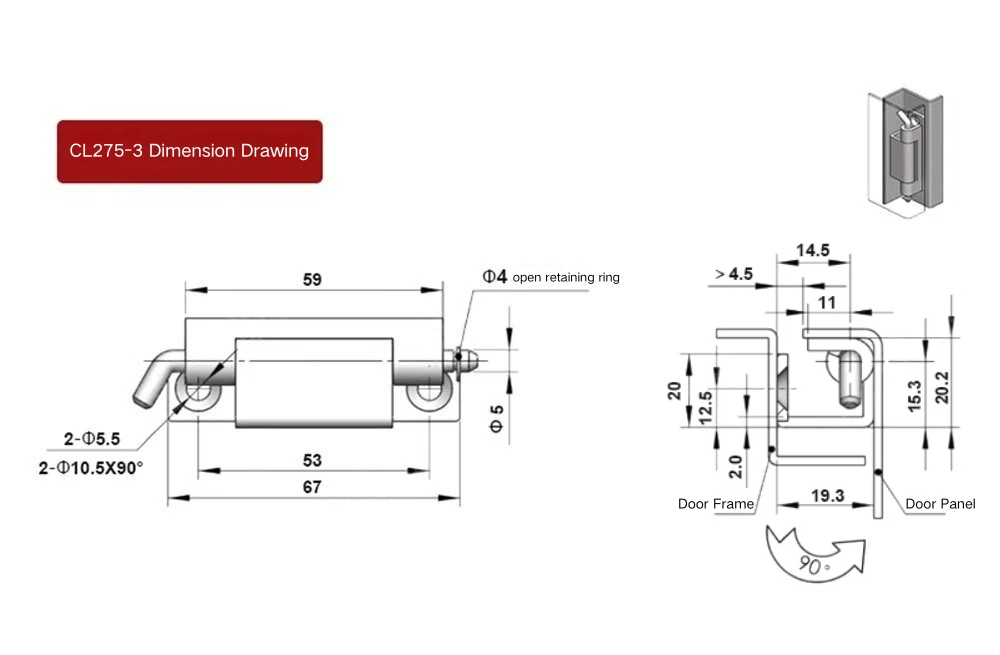

O CL275-2 e o CL275-3 abrem a 90° e compartilham uma extensão interna de 53 mm e um cano de Φ5 mm, mas diferem em suas dimensões gerais e configurações de furo. O CL275-2 tem um comprimento total de 67 mm com um corpo de 59 mm e usa dois furos de Φ5,5 mm ao lado de dois furos escareados de Φ10,5×90°. O CL275-3 possui corpo de 60 mm e comprimento total de 67 mm com dois furos de montagem de Φ5,2 mm. O perfil lateral do CL275-3 também difere do CL275-2, com uma profundidade de engate na moldura da porta de 19,3 mm e uma altura lateral total de 20,2 mm – detalhes que importam ao encaixar a dobradiça de gabinete com curvatura de 90 graus em um canal específico da moldura.

Estrutura e Instalação

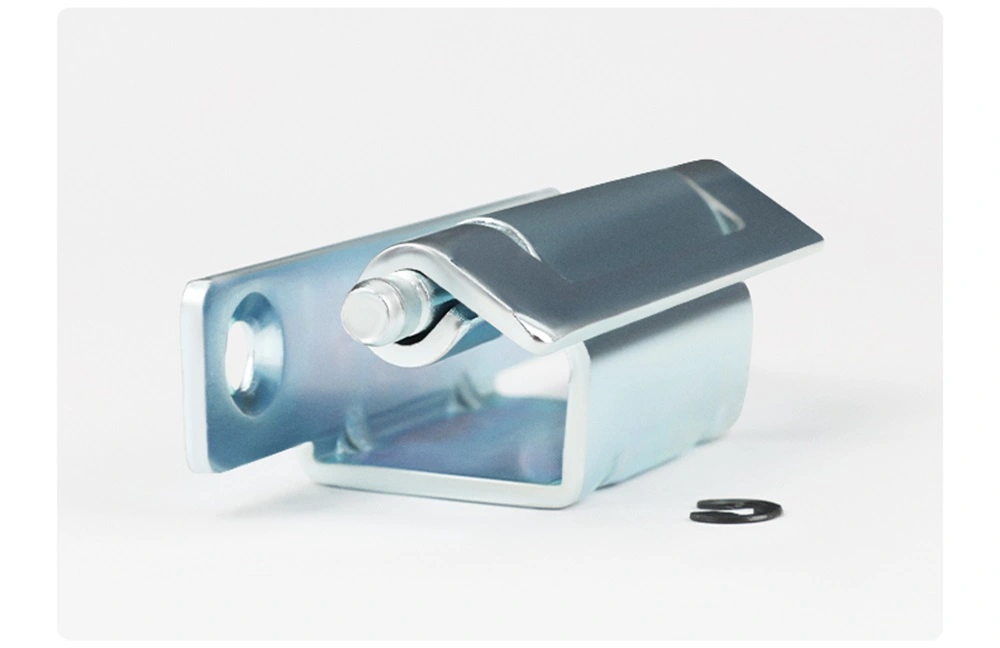

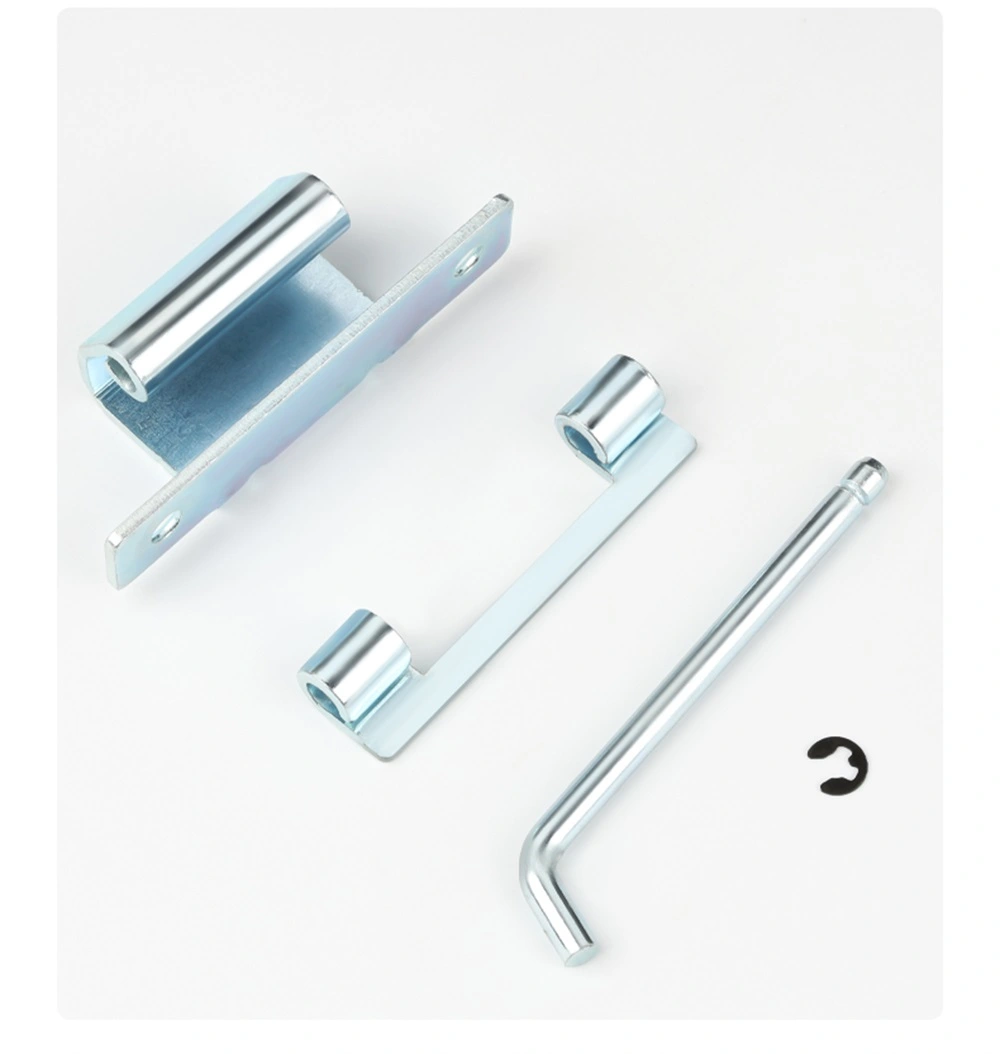

Todos os três modelos de dobradiça de gabinete com curvatura de 90 graus são instalados por soldagem. O design da asa dobrada significa que um lado da dobradiça assenta contra o interior do canal da moldura da porta e o outro contra o painel da porta, com o cilindro da dobradiça encaixado dentro do perfil da moldura e não na face do gabinete. Este posicionamento oculto é o que separa o CL275 de uma dobradiça padrão montada em superfície.

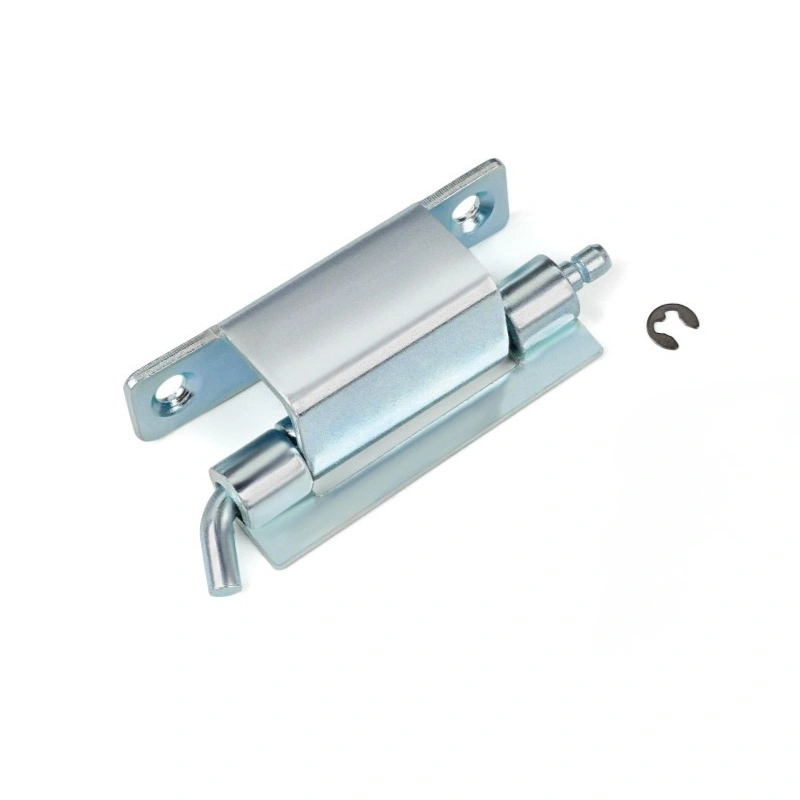

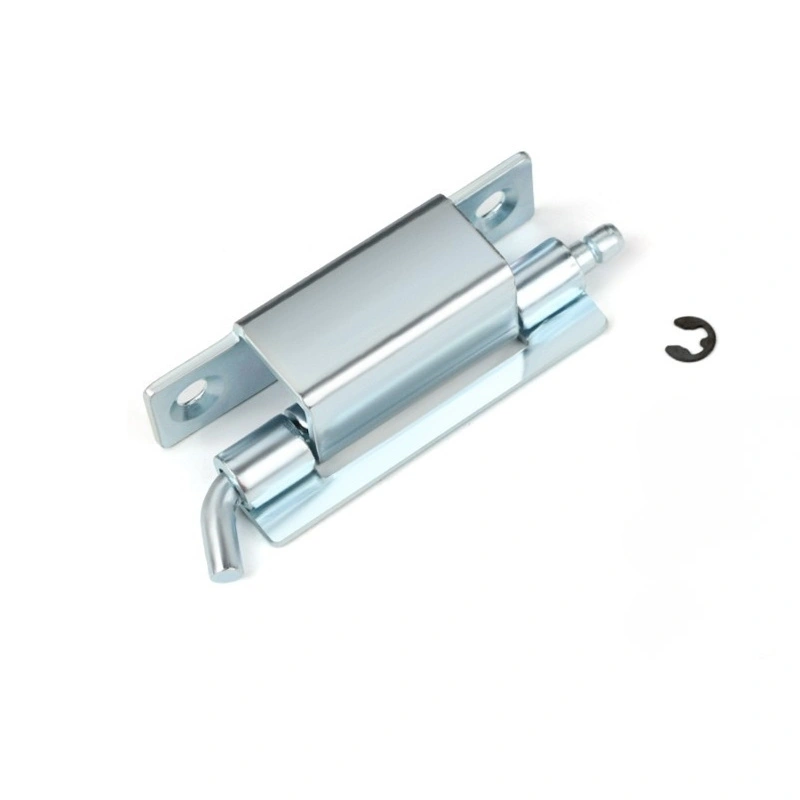

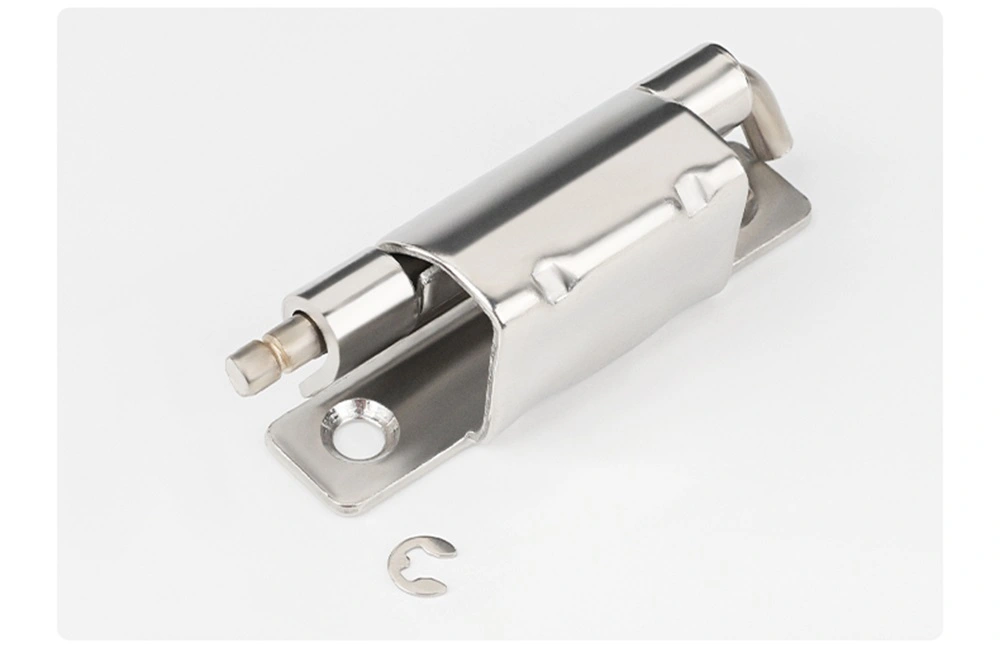

A dobradiça de gabinete com curvatura de 90 graus usa um anel de retenção aberto de Φ4 em todos os três modelos para manter o pino no lugar durante a operação. A folha da porta pode ser removida desengatando o anel de retenção e puxando o pino - sem necessidade de ferramentas - o que é útil para gabinetes que necessitam de remoção ocasional da porta para acesso interno ou manutenção. A instalação soldada mantém a asa fixa permanentemente ancorada à moldura, de forma que a remoção repetida da porta não afeta a montagem.

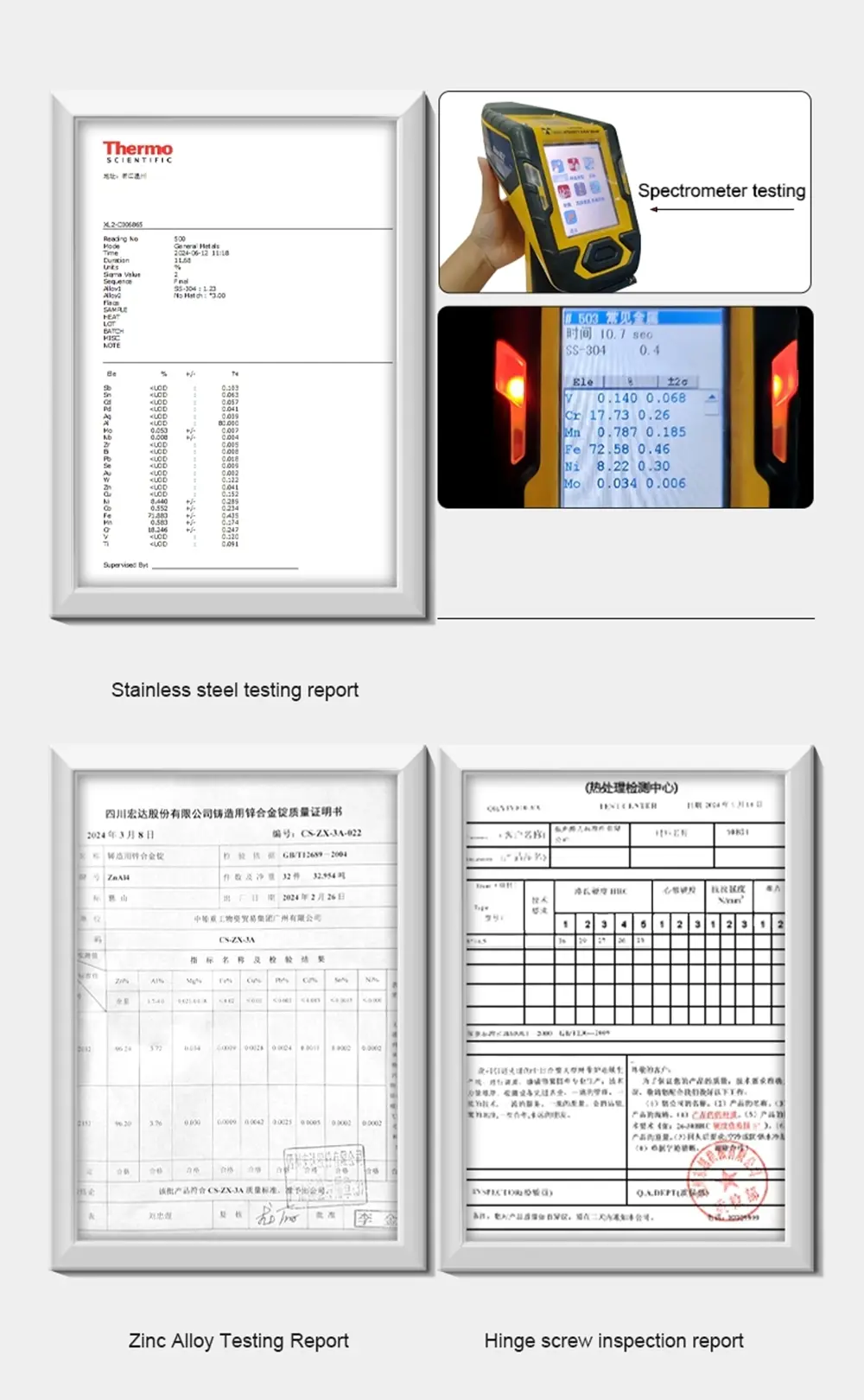

Tratamento de materiais e superfícies

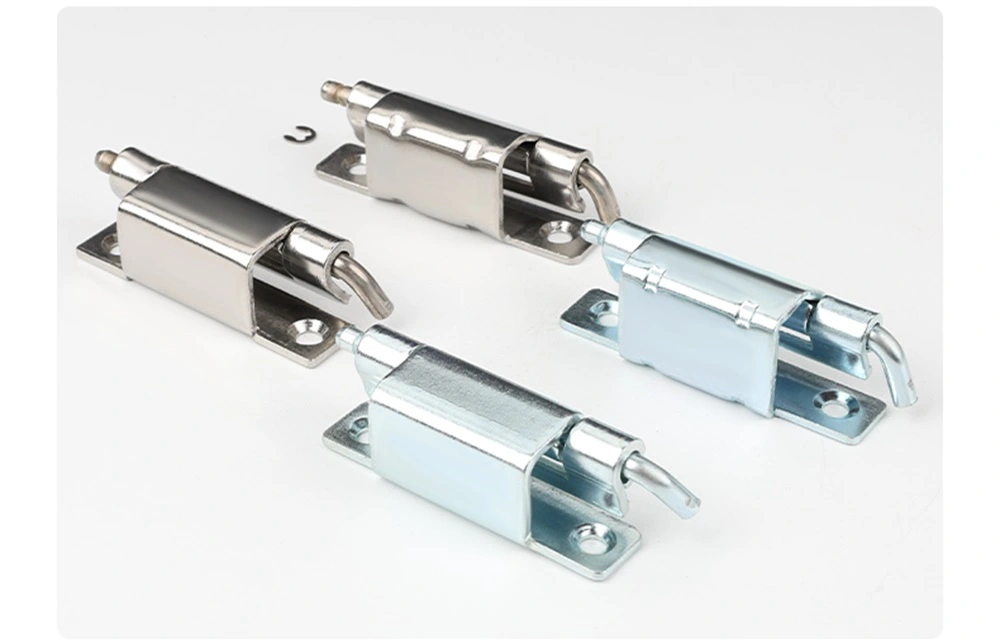

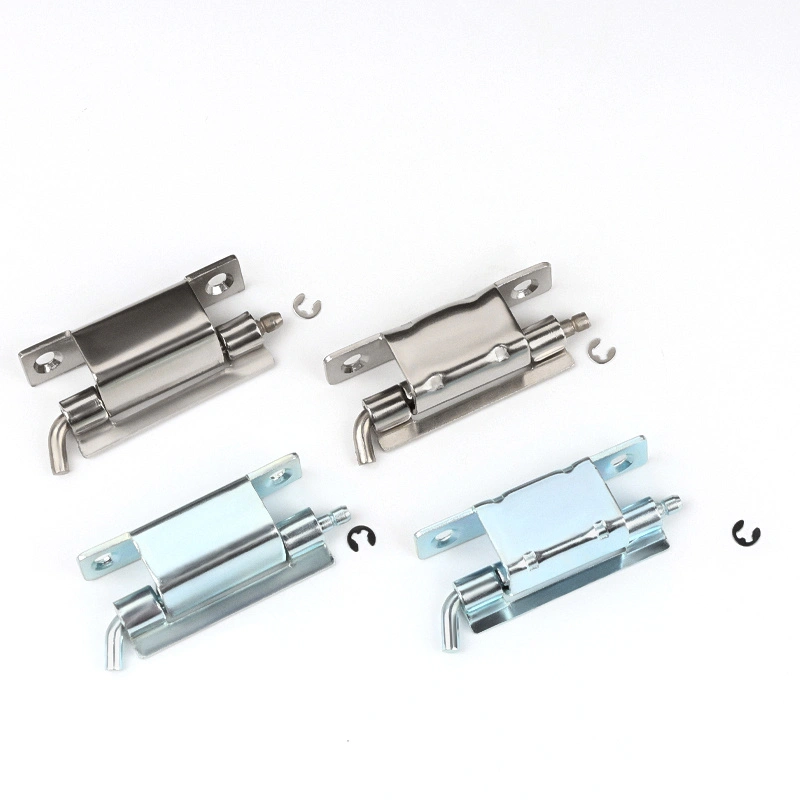

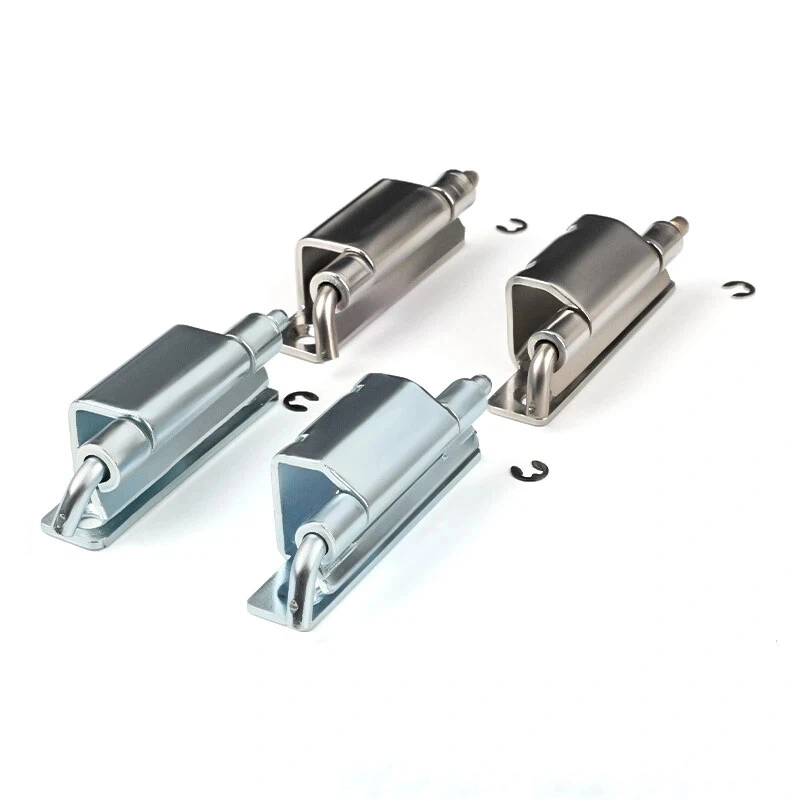

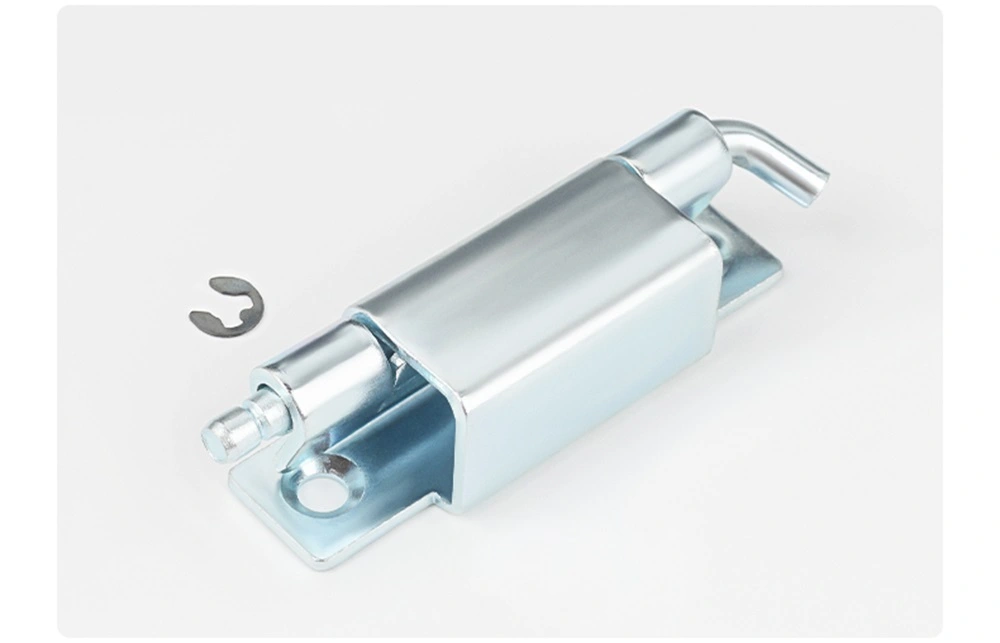

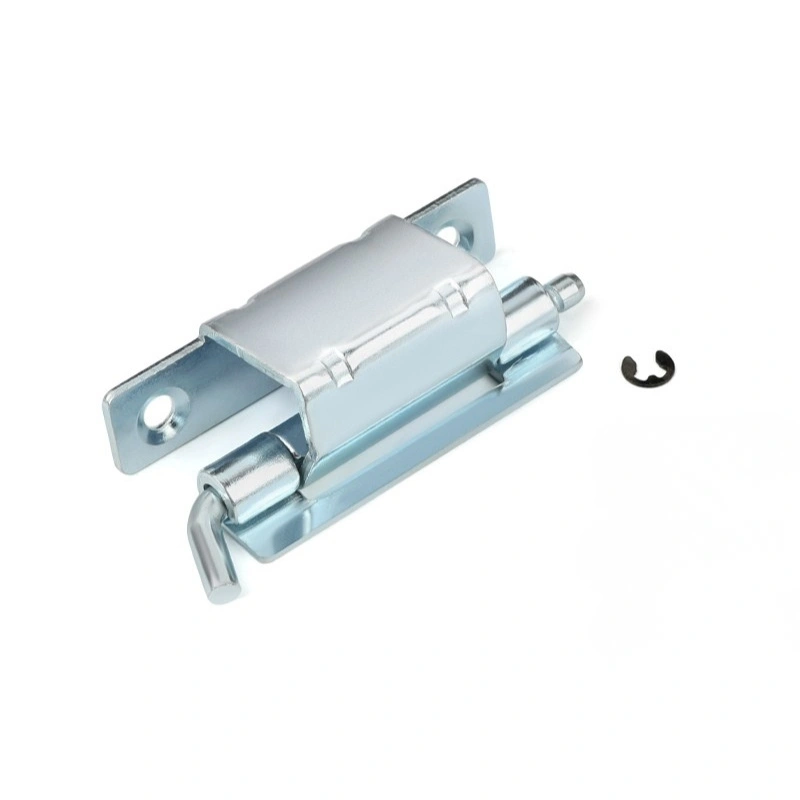

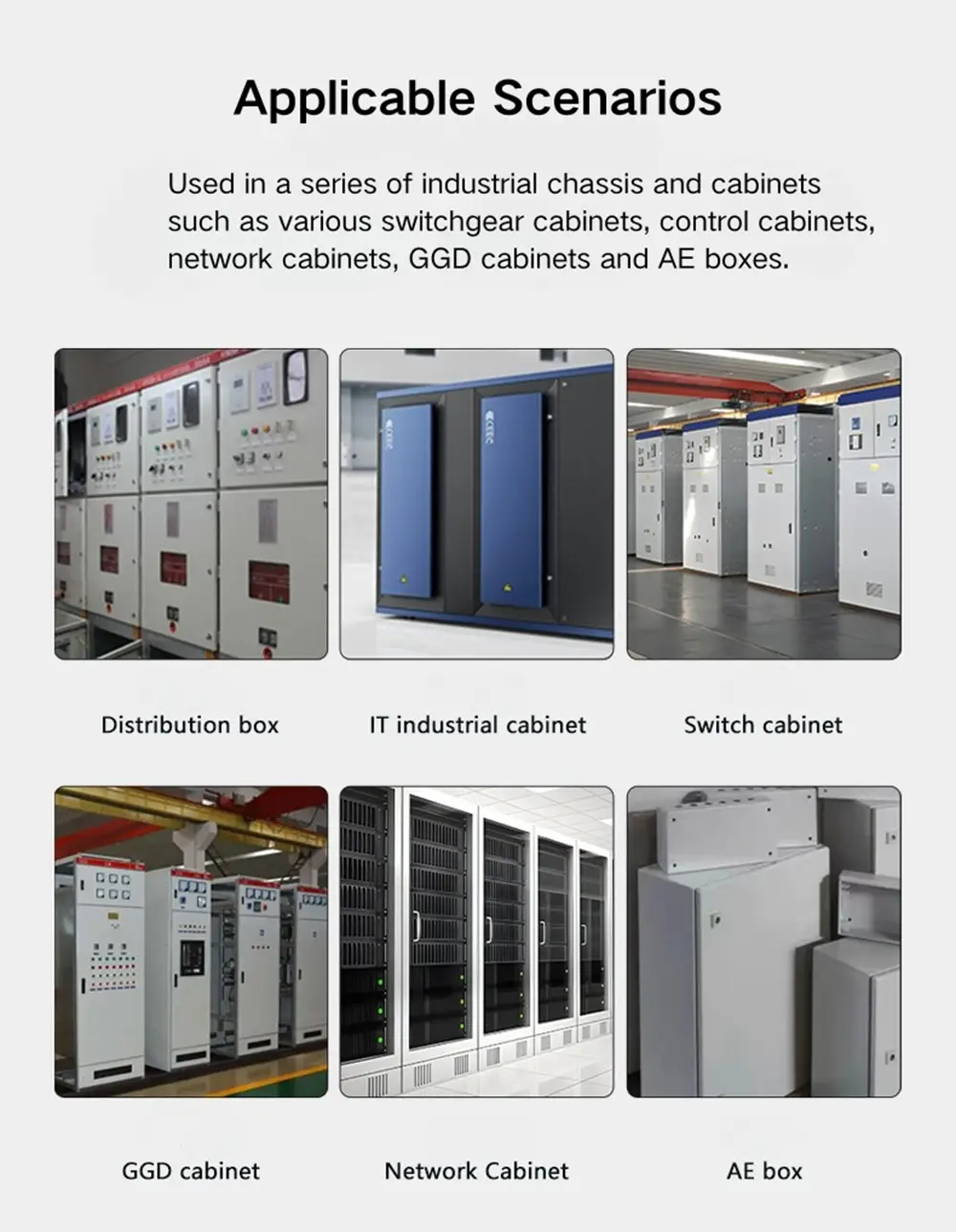

A dobradiça de gabinete com curvatura de 90 graus está disponível em aço carbono galvanizado e aço inoxidável 304. A versão em aço carbono possui um revestimento de zinco que fornece proteção adequada contra corrosão para gabinetes internos em ambientes secos ou climatizados. É a escolha padrão para a maioria das aplicações de gabinetes elétricos e caixas de distribuição onde a instalação é interna e a umidade não é um fator importante.

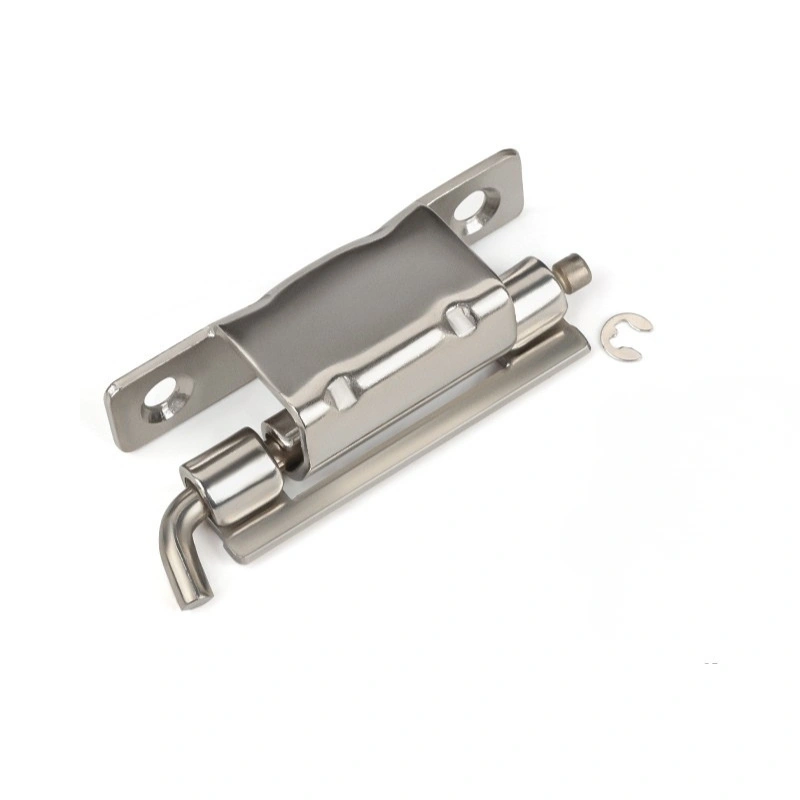

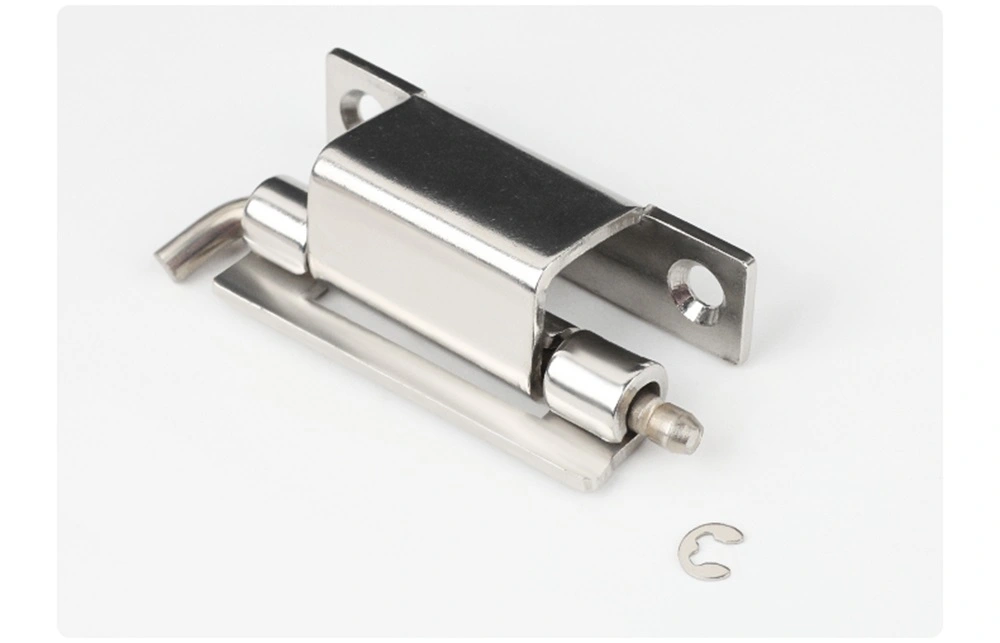

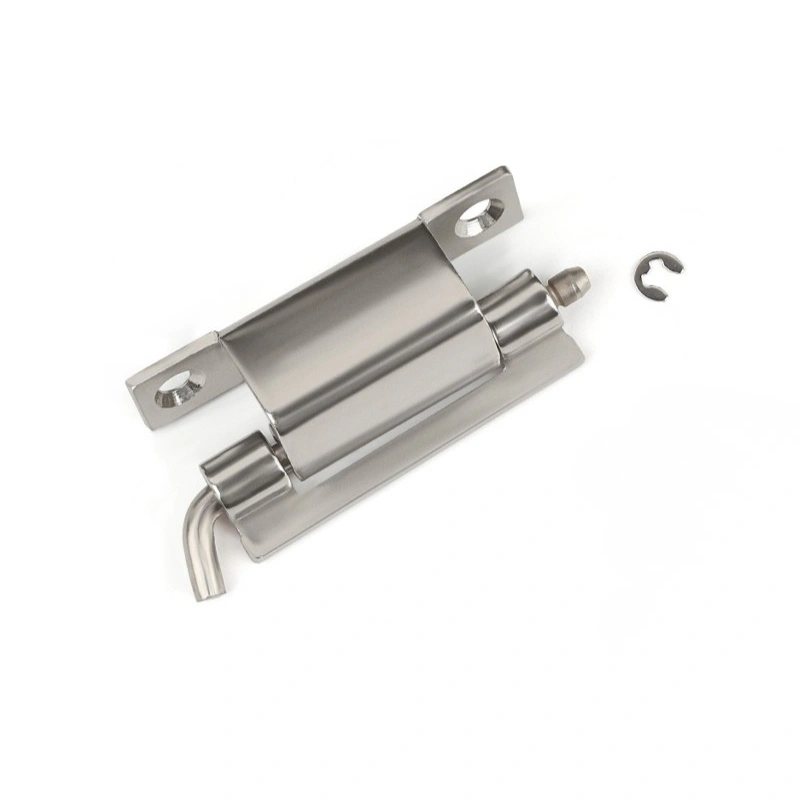

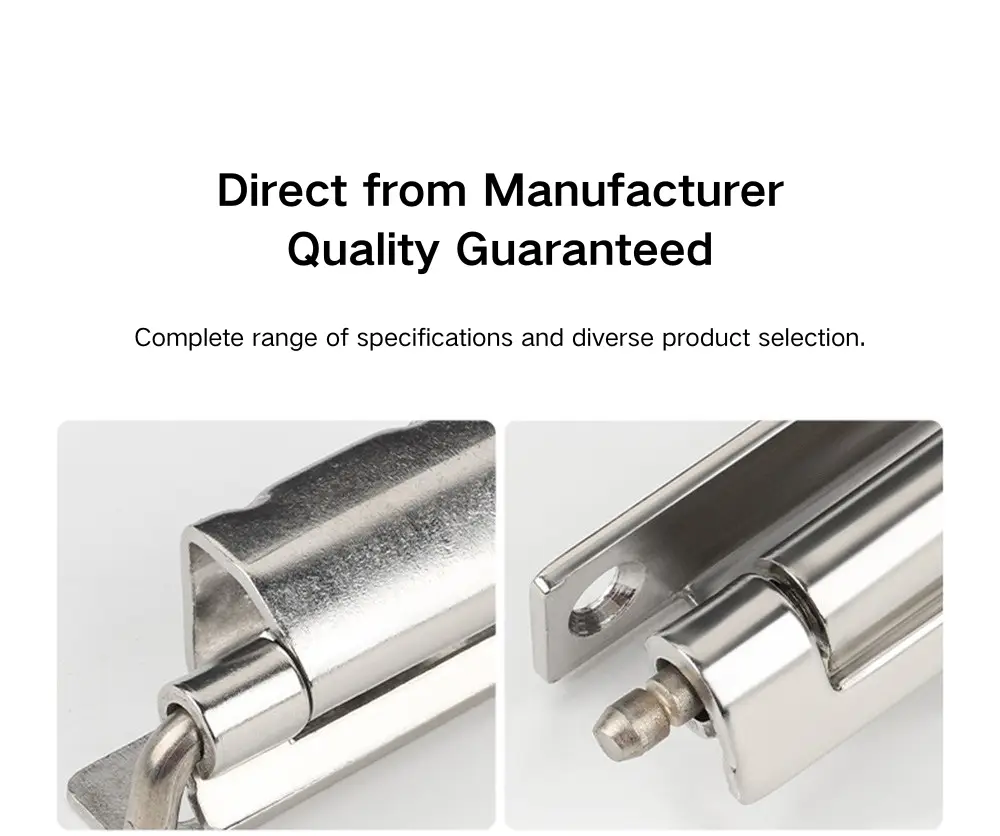

A dobradiça de gabinete curva de 90 graus em aço inoxidável 304 é a melhor opção quando o gabinete é exposto à umidade, condições externas ou ambientes com umidade elevada. O aço inoxidável também tende a ser especificado quando o acabamento externo do gabinete é levado em consideração, uma vez que mantém sua aparência melhor ao longo do tempo do que o aço carbono galvanizado em condições desafiadoras. Ambos os materiais estão disponíveis em todos os três modelos CL275.

Perguntas frequentes

Q1: Quais são os três modelos da série CL275 e como eles diferem?

A série CL275 inclui CL275-1, CL275-2 e CL275-3. O CL275-1 abre até 120° e é o maior modelo com 70 mm de comprimento total. O CL275-2 e o CL275-3 abrem até 90° e compartilham as mesmas dimensões horizontais, mas diferem no perfil lateral e na configuração do furo de montagem. Todas as três são dobradiças soldadas com um cano de Φ5 mm.

Q2: Qual é o ângulo de abertura de cada modelo?

O CL275-1 abre até 120°. O CL275-2 e o CL275-3 abrem a 90°. O ângulo de abertura é fixado pela geometria de curvatura das asas da dobradiça e não pode ser ajustado após a instalação.

Q3: Como a dobradiça CL275 é instalada?

Todos os três modelos CL275 são instalados por soldagem. A asa dobrada é soldada à estrutura do gabinete ou painel da porta durante a fabricação. Não há opção de montagem por parafuso nesta série.

Q4: Como o pino da dobradiça é retido e a porta pode ser removida?

Todos os modelos CL275 usam um anel de retenção aberto de Φ4 para manter o pino no lugar. Para remover a porta, desengate o anel de retenção e puxe o pino – não são necessárias ferramentas. A base soldada permanece fixa à moldura, para que a porta possa ser removida e recolocada sem afetar a montagem da dobradiça.

Q5: Quais materiais estão disponíveis?

A dobradiça curva do gabinete CL275 vem em aço carbono galvanizado e aço inoxidável 304. O aço carbono é adequado para gabinetes internos e secos; o aço inoxidável é a melhor escolha para instalações externas ou ambientes com exposição regular à umidade.

Q6: Qual é a diferença entre CL275-2 e CL275-3?

Ambos os modelos partilham as mesmas dimensões horizontais e ângulo de abertura de 90°, mas os seus perfis laterais são diferentes. O CL275-3 tem uma profundidade de engate no caixilho da porta de 19,3 mm e uma altura lateral de 20,2 mm, enquanto o CL275-2 tem diferentes folgas laterais adequadas a uma geometria diferente do canal do caixilho. Selecione com base nas dimensões específicas da moldura da porta e do painel.
